1К1-1,0-1,0-П

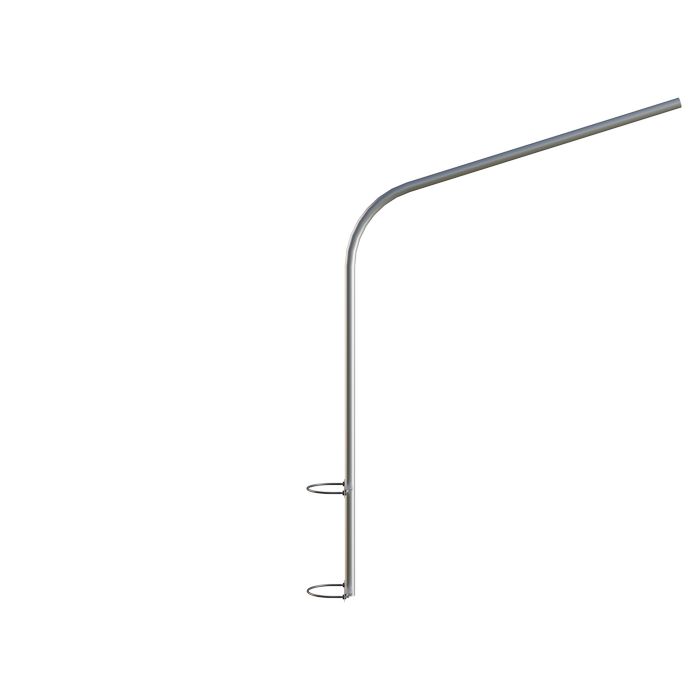

Кронштейн однорожковый радиусный приставной 1К1-1,0-1,0-П предназначен для крепления консольных светильников на трубчатых опорах посредством хомута. Идеален для временных или стационарных монтажей на уже установленные опоры без необходимости сварки или болтового фланцевого соединения; используется на фасадах зданий, колоннах, стойках и иных цилиндрических конструкциях. Трубная часть: высота 1,0 м, вылет 1,0 м, диаметр 48 мм; стенка рассчитана на ветровые и динамические нагрузки по ГОСТ.
Хомутное посадочное место: складывающийся стальной хомут с внутренней резиновой прокладкой, охватывающий опору диаметром от 60 до 120 мм; быстрозажимной механизм с винтом М10 для оперативной установки.
Антикоррозионное покрытие: горячее цинкование; при желании — порошковая окраска по RAL-палитре заказчика.
Вес изделия: около 12 кг.
Технологическое отверстие для ввода кабеля с уплотнением резиновым сальником и последующей герметизацией силиконовым составом. Подготовка поверхности опоры. Очистка от пыли и коррозии, проверка диаметра.
Монтаж хомута. Обхватить опору, вложить резиновую прокладку, затянуть винт М10 до плотного прилегания хомута.
Контроль геометрии. Проверить вертикальность и вылет уровнем; отклонение не более 2 мм на 1 м длины.
Электромонтаж. Ввести кабель через технологическое отверстие, уплотнить сальником и герметизировать силиконом.

В таблице представлен список рекомендуемых комплектующих для кронштейна 1К1-1,0-1,0-П:

Опора

ОТф(108/76)-3,0, ОТф(108/76)-3,5, ОТф(108/76)-3,2, ОТф(159/76)-6,0, ОТп(108/76)-3,0-0,8, ОТп(108/76)-3,2-0,8, ОТп(108/76)-3,5-1,0, ОТп(108/76)-4,0-1,0, ОТф(159/76)-5,0, ОТф(159/76)-4,0, ОТф(159/76)-3,5, ОТф(159/76)-3,0, ОТп(159/76)-3,0-0,8, ОТп(159/76)-3,0-1,0, ОТп(159/76)-3,5-1,0, ОТп(159/76)-4,0-1,5, ОТп(159/76)-5,0-1,5, ОТф(133/108)-5,0, ОТф(133/108)-6,0, ОТф(133/108)-7,0, ОТф(133/108)-8,0, ОТф(133/108)-9,0, ОТп(133/108)-5,0-1,5, ОТп(133/108)-6,0-1,5, ОТп(133/108)-7,0-1,5, ОТп(133/108)-8,0-2,0, ОТп(133/108)-9,0-2,0, ОТф(159/133)-5,0, ОТф(159/133)-6,0, ОТф(159/133)-7,0, ОТф(159/133)-8,0, ОТф(159/133)-9,0, ОТф(159/133)-10,0, ОТф(159/133)-12,0, ОТп(159/133)-5,0-1,5, ОТп(159/133)-6,0-2,0, ОТп(159/133)-7,0-2,0, ОТп(159/133)-8,0-2,0, ОТп(108/76)-3,5-0,8, ОТп(108/76)-4,5-1,0, ОТп(108/76)-6,0-1,5, ОТф(108/76)-4,0, ОТф(108/76)-4,5, ОТф(108/76)-5,0, ОТф(108/76)-5,5, ОТф(108/76)-6,0, ОТп(133/108)-5,0-2,0, ОТп(133/108)-6,0-2,0, ОТп(133/108)-7,0-2,0, ОТп(133/108)-8,0-1,5, ОТп(133/108)-9,0-1,5, ОТп(159/76)-3,5-0,8, ОТп(159/76)-4,5-1,5, ОТп(159/76)-6,0-1,5, ОТф(159/76)-4,5, ОТф(159/76)-5,5, ОТп(159/133)-5,0-2,0, ОТп(159/133)-6,0-1,5, ОТп(159/133)-7,0-1,5, ОТп(159/133)-8,0-1,5, ОТф(159/133)-11,0 показать ещё 51 позиция

Фундаментный блок

ФБ-0,108-1,0, ФБ-0,159-1,5, , ФБ-0,159-1,0, ФБ-0,133-1,25, ФБ-0,133-1,5, ФБ-0,133-2,0, ФБ-0,133-2,5, ФБ-0,159-2,0, ФБ-0,159-2,5, ФБ-0,108-1,25, ФБ-0,108-1,5 показать ещё 2 позиции
