1К1-2,0-2,0-Ф2

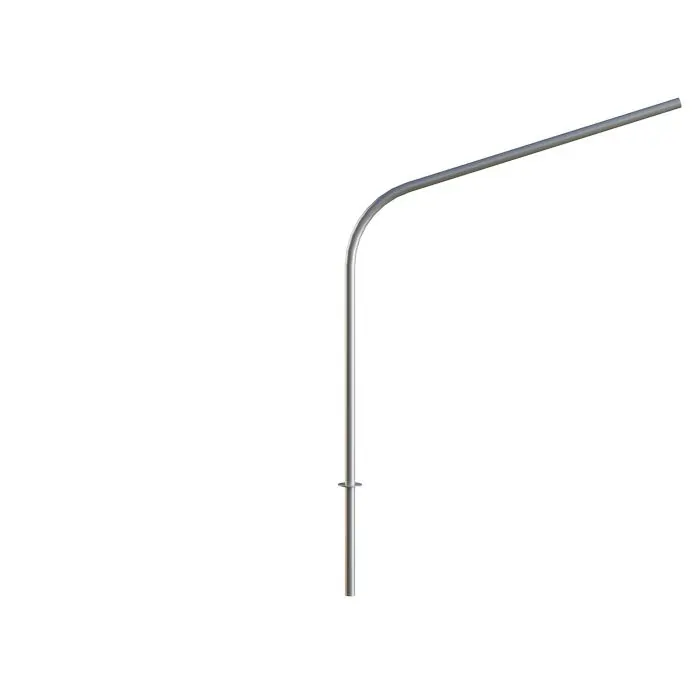

Однорожковый радиусный кронштейн 1К1-2,0-2,0-Ф2 предназначен для консольного крепления светильников на трубчатых опорах с фланцем Ф2 (Ø 159 мм). Идеален для освещения широких улиц, площадей, фасадов зданий и пешеходных переходов, где требуется высота крепления 2 м и вылет 2 м для равномерного распределения светового потока. Трубная часть: высота 2,0 м, вылет 2,0 м, диаметр 48 мм; толщина стенки рассчитана на ветровые и динамические нагрузки по ГОСТ 23858-79.
Фланец Ф2: наружный Ø 159 мм, четыре отверстия под болты М16 класса ≥ 8.8 для жёсткого крепления к опорной плите.
Антикоррозионное покрытие: горячее цинкование; опционально — порошковая окраска по RAL-палитре заказчика.
Вес изделия: около 25 кг.
Технологическое отверстие для ввода кабеля с уплотнением резиновым сальником и герметизацией силиконовым составом. Подготовка монтажной плиты. Очистка и выверка поверхности уровнем.
Стыковка фланца. Крепление болтами М16 класса ≥ 8.8 с шайбами; затяжка моментом согласно паспорту.
Контроль геометрии. Вертикальность и вылет проверяются нивелиром; отклонение не более 2 мм на 1 м длины.
Электромонтаж. Ввод кабеля через фланцевое отверстие, уплотнение сальником и герметизация силиконом.

В таблице представлен список рекомендуемых комплектующих для кронштейна 1К1-2,0-2,0-Ф2:

Опора	ОТф(133/108)-8,0, ОТф(133/108)-9,0, ОТп(133/108)-8,0-2,0, ОТп(133/108)-9,0-2,0, ОТф(159/133)-8,0, ОТф(159/133)-9,0, ОТф(159/133)-10,0, ОТф(159/133)-12,0, ОТп(159/133)-8,0-2,0, ОТп(159/133)-9,0-2,0, ОСф-300-9,0-бл, ОСф-400-8,5-бл, ОСф-400-9,0-бл, ОСф-700-8,5-бл, ОСф-700-9,0-бл, ОТп(133/108)-8,0-1,5, ОТп(133/108)-9,0-1,5, ОТп(159/133)-8,0-1,5, ОТп(159/133)-9,0-1,5, ОТп(159/133)-10,0-2,0, ОТф(159/133)-11,0, ОСф-300-8,5-л, ОСф-300-9,0-л, ОСф-400-8,5-л, ОСф-400-9,0-л, ОСф-700-8,5-л, ОСф-700-9,0-л показать ещё 17 позиций
Фундаментный блок	ФБ-0,133-2,0, ФБ-0,133-2,5, , ФБ-0,159-2,0, ФБ-0,159-2,5, ФБ-0,219-2,0, ФБ-0,219-2,5, ФБ-0,219-3,0, ФБ-0,273-2,0, ФБ-0,273-2,5, ФБ-0,273-3,0
Консоль	К-0,219-1,4, К-0,219-1,7, К-0,219-2,0, К-0,273-1,4, К-0,273-1,7, К-0,273-2,0
Фундамент выносной	ФВ-0,219-2,0-1,4, ФВ-0,219-2,0-1,7, ФВ-0,219-2,0-2,0, ФВ-0,219-2,5-1,4, ФВ-0,219-2,5-1,7, ФВ-0,219-2,5-2,0, ФВ-0,219-3,0-1,4, ФВ-0,219-3,0-1,7, ФВ-0,219-3,0-2,0, ФВ-0,273-2,0-1,4, ФВ-0,273-2,0-1,7, ФВ-0,273-2,0-2,0, ФВ-0,273-2,5-1,4, ФВ-0,273-2,5-1,7, ФВ-0,273-2,5-2,0, ФВ-0,273-3,0-1,4, ФВ-0,273-3,0-1,7, ФВ-0,273-3,0-2,0 показать ещё 8 позиций
