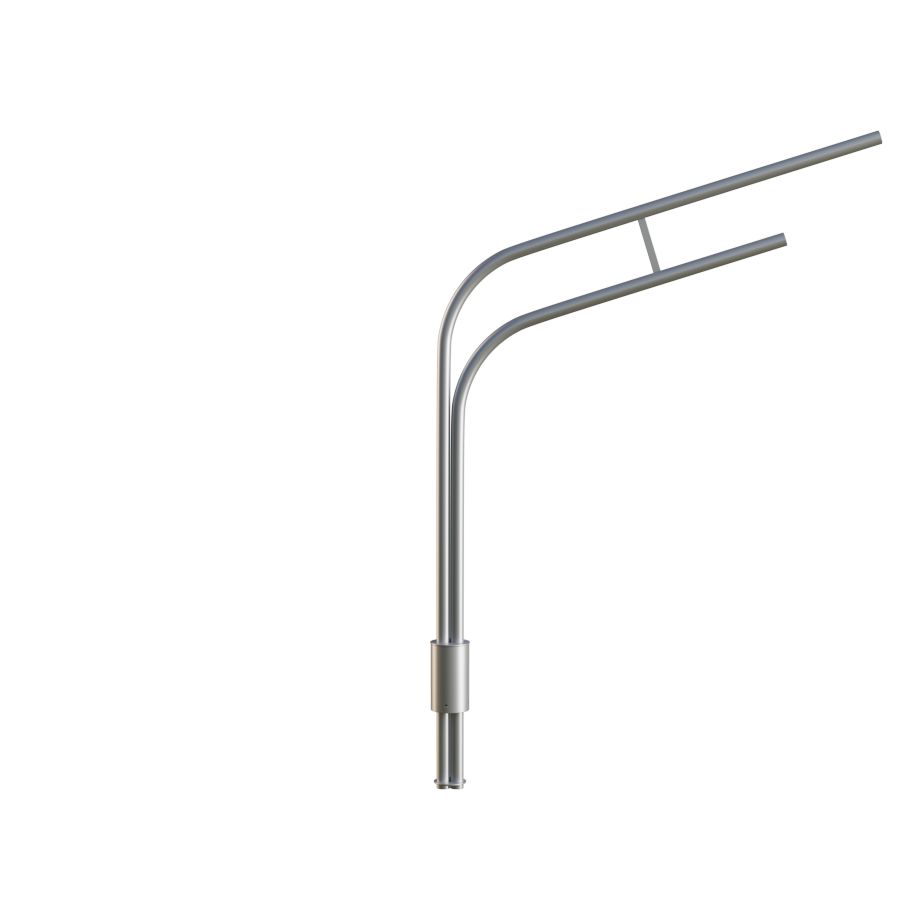

Кронштейн 1К2-2,0-2,0-О1-β предназначен для монтажа двух консольных светильников на трубчатых опорах наружного освещения. Радиусный изгиб и противоположная ориентация рожков (β = 180 °) обеспечивают равномерное двустороннее светораспределение, что актуально для магистральных улиц, автостоянок, больших площадей и промышленных территорий. Вылет 2 м и высота 2 м расширяют зону освещения, уменьшая число опор на длинных участках.
Каркас кронштейна изготовлен из бесшовной стальной трубы Ø 48 × 2,5 мм с радиусом гиба 400 мм. Рожки приварены сплошным швом к обечайке из листовой стали толщиной 4 мм. Посадочное место О1: внутр. Ø 133 мм — подходит для опор данного типоразмера без адаптеров. Внутри трубы организован кабель-канал Ø 16 мм для скрытой прокладки питающего провода. Концы рожков оснащены патрубками Ø 48 мм для хомутового крепления светильников 42–48 мм. Поверхность защищена слоем горячего цинкового покрытия 70–90 µм с опцией порошковой окраски по RAL. Расчётная нагрузка — до 20 кг на каждый рожок при ветровой нагрузке III района.
Обечайка насаживается на опору не менее чем на 180 мм и фиксируется двумя нержавеющими болтами М12 × 70 с моментом затяжки 60 Н·м. После предварительной выверки по уровню болты окончательно протягиваются. Питающий кабель вводится через гермоввод М20 и герметизируется термоусадочной муфтой внутри кабель-канала. Наклон светильников регулируется в пределах 5–15 °; после установки угол фиксируется стопорной гайкой динамометрическим ключом. Монтаж проводится на высоте ≥ 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
В таблице представлен список рекомендуемых комплектующих
для кронштейна 1К2-2,0-2,0-О1-β:
|
Опора |
ОТф(133/108)-8,0,
ОТф(133/108)-9,0,
ОТп(133/108)-8,0-2,0,
ОТп(133/108)-9,0-2,0,
ОТф(159/133)-8,0,
ОТф(159/133)-9,0,
ОТф(159/133)-10,0,
ОТф(159/133)-12,0,
ОТп(159/133)-8,0-2,0,
ОТп(159/133)-9,0-2,0,
ОСф-300-9,0-бл,
ОСф-400-8,5-бл,
ОСф-400-9,0-бл,
ОСф-700-8,5-бл,
ОСф-700-9,0-бл,
ОТп(133/108)-8,0-1,5,
ОТп(133/108)-9,0-1,5,
ОТп(159/133)-8,0-1,5,
ОТп(159/133)-9,0-1,5,
ОТп(159/133)-10,0-2,0,
ОТф(159/133)-11,0,
ОСф-300-8,5-л,
ОСф-300-9,0-л,
ОСф-400-8,5-л,
ОСф-400-9,0-л,
ОСф-700-8,5-л,
ОСф-700-9,0-л
показать
ещё 17 позиций
|
|
Фундаментный блок |
ФБ-0,133-2,0,
ФБ-0,133-2,5,
,
ФБ-0,159-2,0,
ФБ-0,159-2,5,
ФБ-0,219-2,0,
ФБ-0,219-2,5,
ФБ-0,219-3,0,
ФБ-0,273-2,0,
ФБ-0,273-2,5,
ФБ-0,273-3,0
|
|
Консоль |
К-0,219-1,4,
К-0,219-1,7,
К-0,219-2,0,
К-0,273-1,4,
К-0,273-1,7,
К-0,273-2,0
|
|
Фундамент выносной |
ФВ-0,219-2,0-1,4,
ФВ-0,219-2,0-1,7,
ФВ-0,219-2,0-2,0,
ФВ-0,219-2,5-1,4,
ФВ-0,219-2,5-1,7,
ФВ-0,219-2,5-2,0,
ФВ-0,219-3,0-1,4,
ФВ-0,219-3,0-1,7,
ФВ-0,219-3,0-2,0,
ФВ-0,273-2,0-1,4,
ФВ-0,273-2,0-1,7,
ФВ-0,273-2,0-2,0,
ФВ-0,273-2,5-1,4,
ФВ-0,273-2,5-1,7,
ФВ-0,273-2,5-2,0,
ФВ-0,273-3,0-1,4,
ФВ-0,273-3,0-1,7,
ФВ-0,273-3,0-2,0
показать
ещё 8 позиций
|
