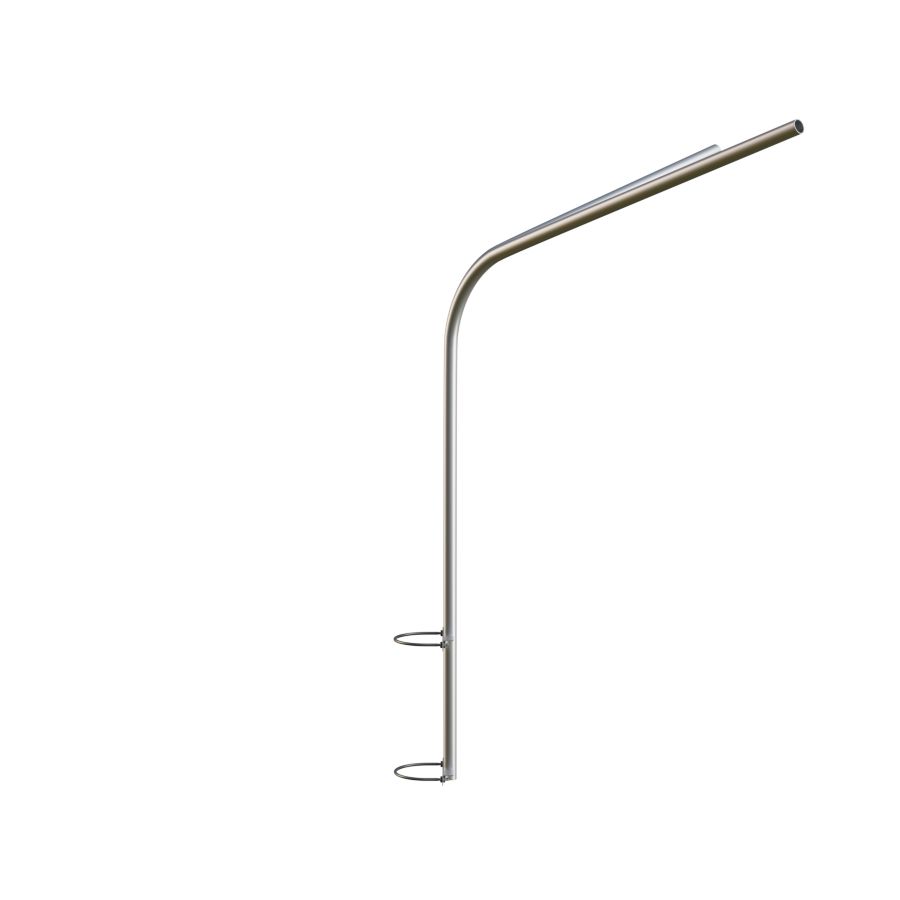

1К2-2,0-2,0-П-β

Кронштейн 1К2-2,0-2,0-П-β предназначен для крепления двух консольных светильников на вертикальных плоских поверхностях зданий и сооружений. Радиусный изгиб и противоположное расположение рожков (β = 180 °) формируют широкую двустороннюю световую зону с вылетом и высотой 2 м, что идеально подходит для освещения фасадов крупных зданий, подъездных проездов, ворот и навесов без образования теневых участков у основания стены. Корпус кронштейна изготовлен из бесшовной стальной трубы Ø 48 × 2,5 мм с радиусом гиба 400 мм; рожки сплошным швом приварены к монтажной плите толщиной 5 мм с четырьмя отверстиями под анкеры. Внутри конструкции организован кабель-канал Ø 16 мм для скрытой прокладки питающего провода, который вводится через гермоввод М16 в нижней части плиты и герметизируется термоусадочной муфтой. Концы рожков имеют патрубки Ø 48 мм для хомутового крепления светильников 42–48 мм. Антикоррозионная защита — горячее цинкование слой 70–90 µм с возможностью порошковой покраски по RAL; расчётная нагрузка — до 15 кг на каждый рожок при ветровом районе III. Монтажная плита прижимается к ровной поверхности и фиксируется четырьмя анкерными болтами М12 (тип крепежа подбирается в зависимости от материала стены) с моментом затяжки 50 Н·м. После выверки по уровню болты окончательно протягиваются. Питающий кабель прокладывается внутри кабель-канала и вводится через гермоввод, после чего муфта герметизируется. Наклон светильников регулируется в диапазоне 5–15 °; по завершении юстировки стопорная гайка затягивается. Монтаж выполняется с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
