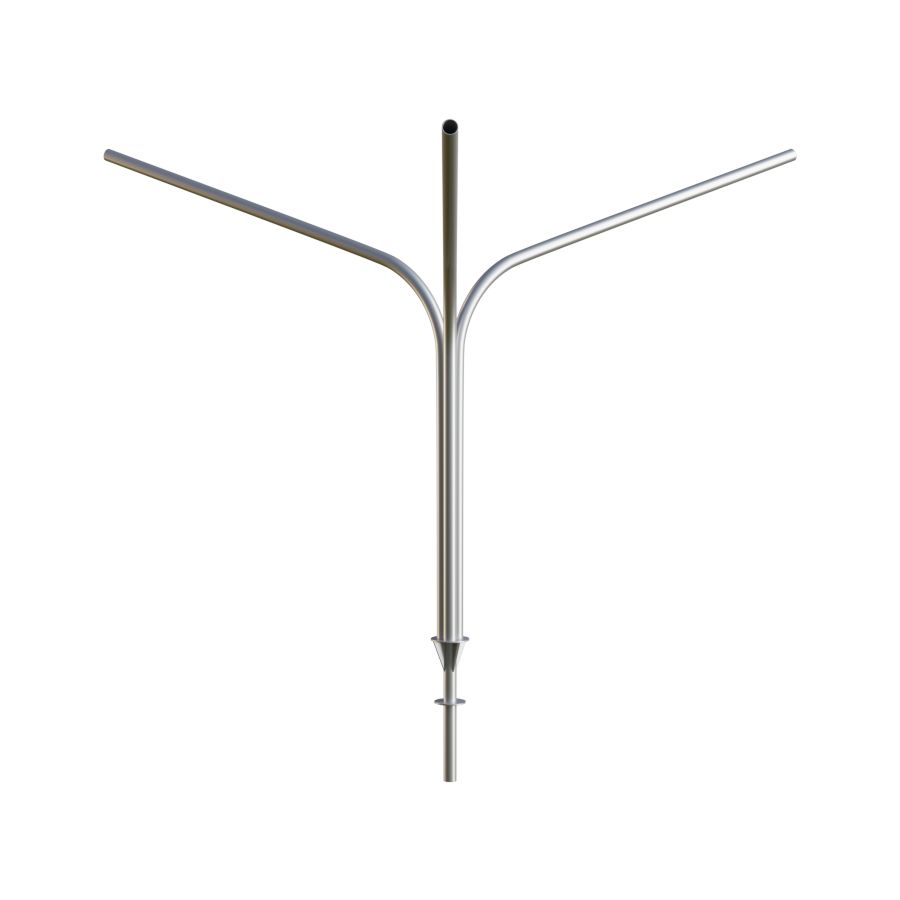

Кронштейн 1К3-2,0-2,0-Ф2-β предназначен для установки трёх консольных светильников на фланцевых опорах наружного освещения под углом β (0–180 °) между ветвями. Радиусный изгиб и равномерное расположение рожков формируют мощную трёхлучевую световую зону без тёмных пятен, что особенно эффективно для освещения магистральных улиц, перекрёстков, площадей и фасадов крупных зданий. Высота 2,0 м и вылет 2,0 м обеспечивают расширенный охват территории при минимуме опор.
Рожки выполнены из бесшовной стальной трубы Ø 48×2,5 мм с радиусом гиба 400 мм и приварены сплошным швом к фланцу толщиной 6 мм. Фланец Ф2 (Ø 200 мм) оснащён четырьмя отверстиями Ø 18 мм для анкерного крепления к монтажной площадке. Внутри корпуса расположен сквозной кабель-канал Ø 16 мм для скрытой прокладки питающего кабеля, выводимого через гермоввод М20. На концах рожков установлены патрубки Ø 48 мм для хомутового крепления светильников Ø 42–48 мм. Антикоррозийная защита — горячее цинкование слоем 70–90 мкм с возможностью порошковой покраски по RAL; расчётная нагрузка — до 20 кг на каждую ветвь при ветровом районе III.
Фланец монтируется на подготовленную монтажную плиту опоры и фиксируется четырьмя анкерными болтами М16 с моментом затяжки 120 Н·м. После выверки по уровню болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и герметизируется термоусадочной муфтой. Угол между ветвями β устанавливается согласно проектному значению, наклон светильников регулируется в диапазоне 5–75 ° и фиксируется стопорными гайками. Монтаж выполняется на высоте не менее 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
