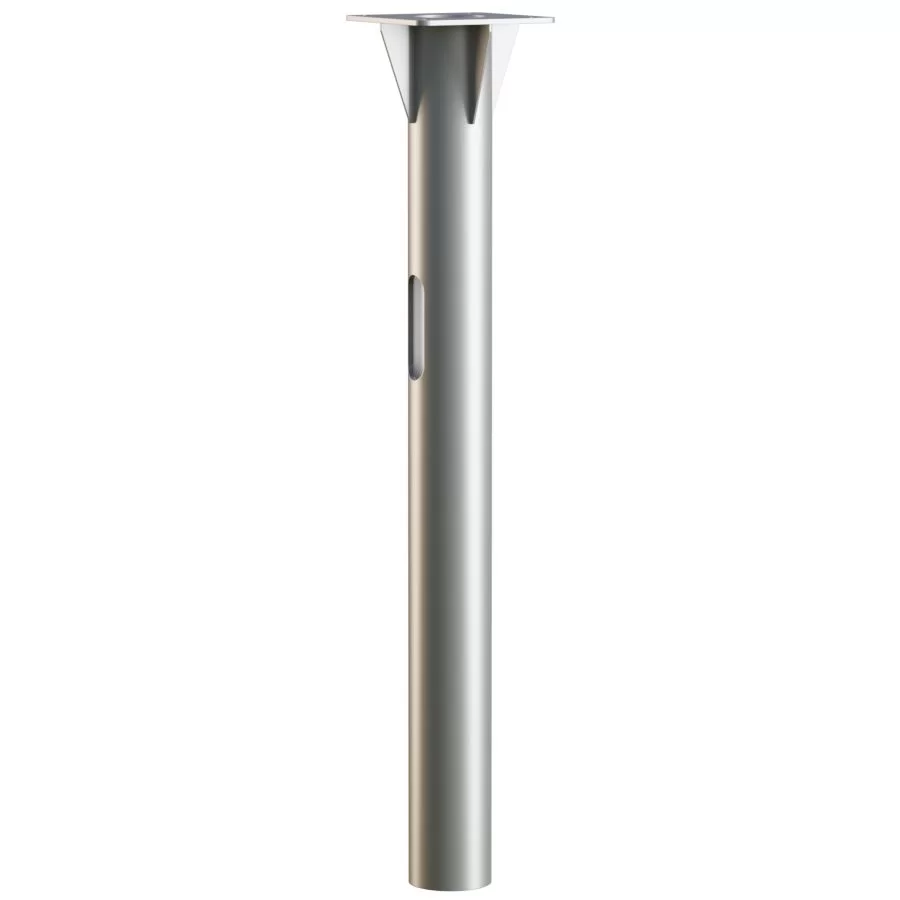

Фундаментный блок для несиловых опор, диаметр трубы 108 мм, высота 1.5 м
Наличие: продукция изготавливается под заказ
Цена от: 1 999
Характеристики
Высота (H, м) 1.5
Габариты фланца (D1, мм) 250x250
Расчетная масса (m, кг) 20
Применение
Блок предназначен для фланцевого монтажа несиловых опор диаметром 108 мм, на которых устанавливаются маломощные уличные светильники. Он широко используется вдоль тротуаров и дорожек, в придомовых территориях, на парковках и автозаправочных станциях, где важна оперативность установки и защита кабеля внутри опоры.
Конструкция
Корпус выполнен из листовой стали толщиной 4 мм, образуя цилиндрический стакан высотой 1 500 мм. Фланец 250×250 мм толщиной 10 мм усилен внутренними рёбрами жёсткости, четыре отверстия Ø 20 мм расположены по углам квадрата со стороной 160 мм для равномерного распределения нагрузки при затяжке. В боковой части стакана два лючка диаметром около 25 мм упрощают ввод кабеля.
Установка
В подготовленном котловане блок опускают так, чтобы фланец был строго горизонтален, контролируя положение уровнем. Через отверстия фланца временно устанавливают анкерные болты и закрепляют гайками. Затем выполняют послойную обратную засыпку песчано-щебёчным материалом с трамбовкой для устранения пустот. Окончательно затягивают болты динамометрическим ключом, вводят кабель через лючки и сразу монтируют надземную часть опоры в тот же день без ожидания набора прочности.
Комплектующие

В таблице представлен список рекомендуемых комплектующих для закладной ФБ-0,108-1,5:

Опора ОТф(108/76)-5,5, ОТф(108/76)-6,0
Кронштейн 1К1-1,0-1,0-О1, 1К1-1,0-1,0-О2, 1К1-1,0-1,0-О3, 1К1-1,5-1,5-О1, 1К1-1,5-1,5-О2, 1К1-1,5-1,5-О3, 1К1-1,0-1,0-Ф2, 1К1-1,0-1,0-Ф3, 1К1-1,0-1,0-Ф5, 1К1-1,0-1,0-Ф6, 1К1-1,5-1,5-Ф2, 1К1-1,5-1,5-Ф3, 1К1-1,5-1,5-Ф5, 1К1-1,5-1,5-Ф6, 1К1-1,0-1,0-П, 1К1-1,5-1,5-П, 2К1-1,0-1,0-О1, 2К1-1,0-1,0-О2, 2К1-1,0-1,0-О3, 2К1-1,5-1,5-О1, 2К1-1,5-1,5-О2, 2К1-1,5-1,5-О3, 2К1-1,0-1,0-Ф2, 2К1-1,0-1,0-Ф3, 2К1-1,0-1,0-Ф5, 2К1-1,0-1,0-Ф6, 2К1-1,5-1,5-Ф2, 2К1-1,5-1,5-Ф3, 2К1-1,5-1,5-Ф5, 2К1-1,5-1,5-Ф6, 1К2-1,0-1,0-О1-β, 1К2-1,0-1,0-О2-β, 1К2-1,0-1,0-О3-β, 1К2-1,5-1,5-О1-β, 1К2-1,5-1,5-О2-β, 1К2-1,5-1,5-О3-β, 1К2-1,0-1,0-Ф2-β, 1К2-1,0-1,0-Ф3-β, 1К2-1,0-1,0-Ф5-β, 1К2-1,0-1,0-Ф6-β, 1К2-1,5-1,5-Ф2-β, 1К2-1,5-1,5-Ф3-β, 1К2-1,5-1,5-Ф5-β, 1К2-1,5-1,5-Ф6-β, 1К2-1,0-1,0-П-β, 1К2-1,5-1,5-П-β, 2К2-1,0-1,0-О1-β, 2К2-1,0-1,0-О2-β, 2К2-1,0-1,0-О3-β, 2К2-1,5-1,5-О1-β, 2К2-1,5-1,5-О2-β, 2К2-1,5-1,5-О3-β, 2К2-1,0-1,0-Ф2-β, 2К2-1,0-1,0-Ф3-β, 2К2-1,0-1,0-Ф5-β, 2К2-1,0-1,0-Ф6-β, 2К2-1,5-1,5-Ф2-β, 2К2-1,5-1,5-Ф3-β, 2К2-1,5-1,5-Ф5-β, 2К2-1,5-1,5-Ф6-β, 1К3-1,0-1,0-О1-β, 1К3-1,0-1,0-О2-β, 1К3-1,5-1,5-О1-β, 1К3-1,5-1,5-О2-β, 1К3-1,5-1,5-О3-β, 1К3-1,0-1,0-Ф2-β, 1К3-1,0-1,0-Ф3-β, 1К3-1,0-1,0-Ф5-β, 1К3-1,0-1,0-Ф6-β, 1К3-1,5-1,5-Ф2-β, 1К3-1,5-1,5-Ф3-β, 1К3-1,5-1,5-Ф5-β, 1К3-1,5-1,5-Ф6-β, 2К3-1,0-1,0-О1-β, 2К3-1,0-1,0-О2-β, 2К3-1,0-1,0-О3-β, 2К3-1,5-1,5-О1-β, 2К3-1,5-1,5-О2-β, 2К3-1,5-1,5-О3-β, 2К3-1,0-1,0-Ф2-β, 2К3-1,0-1,0-Ф3-β, 2К3-1,0-1,0-Ф5-β, 2К3-1,0-1,0-Ф6-β, 2К3-1,5-1,5-Ф2-β, 2К3-1,5-1,5-Ф3-β, 2К3-1,5-1,5-Ф5-β, 2К3-1,5-1,5-Ф6-β, 1К4-1,0-1,0-О1-β, 1К4-1,0-1,0-О2-β, 1К4-1,0-1,0-О3-β, 1К4-1,5-1,5-О1-β, 1К4-1,5-1,5-О2-β, 1К4-1,5-1,5-О3-β, 1К4-1,0-1,0-Ф2-β, 1К4-1,0-1,0-Ф3-β, 1К4-1,0-1,0-Ф5-β, 1К4-1,0-1,0-Ф6-β, 1К4-1,5-1,5-Ф2-β, 1К4-1,5-1,5-Ф3-β, 1К4-1,5-1,5-Ф5-β, 1К4-1,5-1,5-Ф6-β, 2К4-1,0-1,0-О1-β, 2К4-1,0-1,0-О2-β, 2К4-1,0-1,0-О3-β, 2К4-1,5-1,5-О1-β, 2К4-1,5-1,5-О2-β, 2К4-1,5-1,5-О3-β, 2К4-1,0-1,0-Ф2-β, 2К4-1,0-1,0-Ф3-β, 2К4-1,0-1,0-Ф5-β, 2К4-1,0-1,0-Ф6-β, 2К4-1,5-1,5-Ф2-β, 2К4-1,5-1,5-Ф3-β, 2К4-1,5-1,5-Ф5-β, 2К4-1,5-1,5-Ф6-β, 1К1-1,5-1,5-О4
