1К1-1,5-1,5-О1

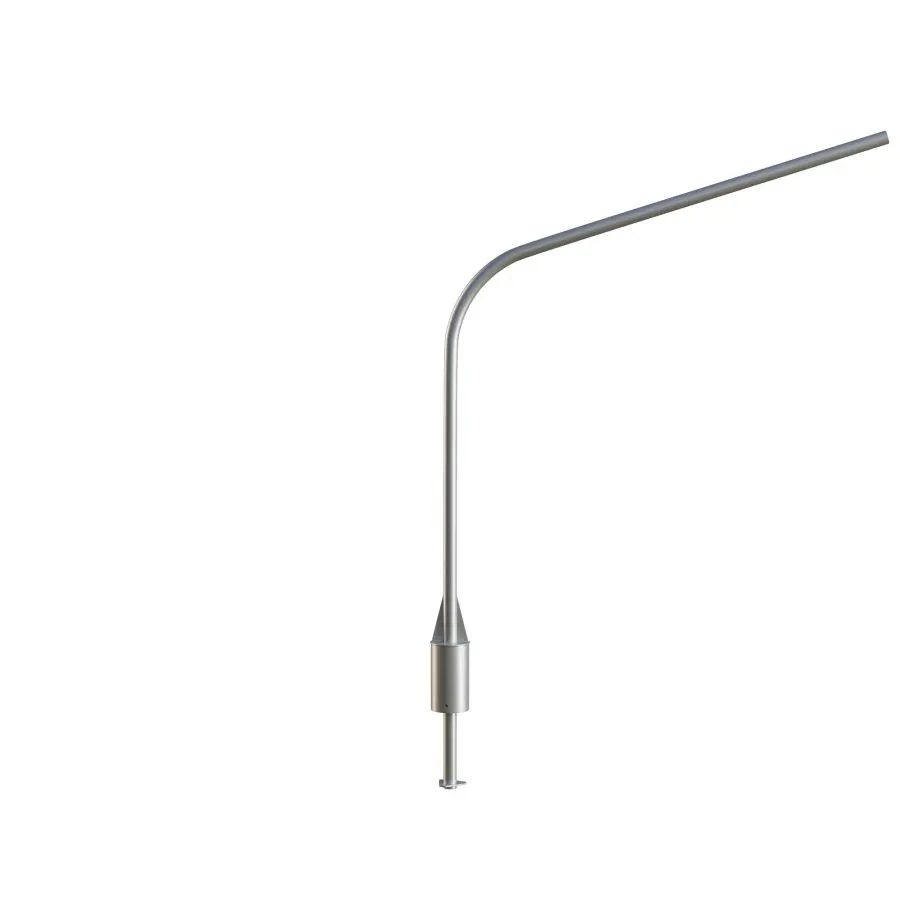

Однорожковый радиусный кронштейн 1К1-1,5-1,5-О1 используется для настенного или фасадного крепления консольных светильников на трубчатых опорах посадочного места О1 (Ø 140 мм). Подходит для увеличения зоны освещения на зданиях, фасадах, пешеходных переходах и прилегающих территориях в городских и промышленных условиях. Обеспечивает вылет 1,5 м для расширенного распределения светового потока и высоту крепления 1,5 м для оптимального угла освещения. Трубная часть. Высота 1,5 м, вылет 1,5 м, диаметр трубы 48 мм; толщина стенки рассчитана на ветровые и динамические нагрузки по ГОСТ.
Обечайка (посадочное место О1). Наружный Ø 140 мм, внутренний Ø 118 мм для плотной центровки на опоре.
Антикоррозионное покрытие. Горячее цинкование; по желанию — дополнительное порошковое нанесение по RAL-палитре заказчика.
Вес изделия. Около 18 кг при стандартной толщине стенки.
Сквозные отверстия. Технологическое окно для ввода кабеля, уплотнение резиновым сальником и герметизация силиконовым составом. Подготовка посадочного места. Очистка обечайки опоры от загрязнений и коррозии; контроль размеров и вылета уровнем и рулеткой.
Фиксация. Через четыре отверстия обечайки устанавливаются болты М12 класса ≥ 5.6 с гайками и контргайками.
Контроль геометрии. Вертикальность и горизонтальность проверяются нивелиром; допустимое отклонение не более 2 мм на 1 м длины.
Электромонтаж. Кабель вводится через технологическое отверстие, уплотняется резиновым сальником и герметизируется силиконовым составом.

В таблице представлен список рекомендуемых комплектующих для кронштейна 1К1-1,5-1,5-О1:

Опора	ОТф(133/108)-6,0, ОТф(133/108)-7,0, ОТф(133/108)-8,0, ОТф(133/108)-9,0, ОТп(133/108)-6,0-1,5, ОТп(133/108)-7,0-1,5, ОТп(133/108)-8,0-2,0, ОТп(133/108)-9,0-2,0, ОТф(159/133)-6,0, ОТф(159/133)-7,0, ОТф(159/133)-8,0, ОТф(159/133)-9,0, ОТф(159/133)-10,0, ОТф(159/133)-12,0, ОТп(159/133)-6,0-2,0, ОТп(159/133)-7,0-2,0, ОТп(159/133)-8,0-2,0, ОТп(159/133)-9,0-2,0, ОСф-300-9,0-бл, ОСф-400-8,5-бл, ОСф-400-9,0-бл, ОСф-700-8,5-бл, ОСф-700-9,0-бл, ОТп(108/76)-6,0-1,5, ОТф(108/76)-5,5, ОТф(108/76)-6,0, ОТп(133/108)-6,0-2,0, ОТп(133/108)-7,0-2,0, ОТп(133/108)-8,0-1,5, ОТп(133/108)-9,0-1,5, ОТп(159/133)-6,0-1,5, ОТп(159/133)-7,0-1,5, ОТп(159/133)-8,0-1,5, ОТп(159/133)-9,0-1,5, ОТп(159/133)-10,0-2,0, ОТф(159/133)-11,0, ОСф-300-8,5-л, ОСф-300-9,0-л, ОСф-400-8,5-л, ОСф-400-9,0-л, ОСф-700-8,5-л, ОСф-700-9,0-л показать ещё 32 позиции
Фундаментный блок	ФБ-0,133-1,5, ФБ-0,133-2,0, ФБ-0,133-2,5, , ФБ-0,159-1,5, ФБ-0,159-2,0, ФБ-0,159-2,5, ФБ-0,219-2,0, ФБ-0,219-2,5, ФБ-0,219-3,0, ФБ-0,273-2,0, ФБ-0,273-2,5, ФБ-0,273-3,0, ФБ-0,108-1,5 показать ещё 4 позиции
Консоль	К-0,219-1,4, К-0,219-1,7, К-0,219-2,0, К-0,273-1,4, К-0,273-1,7, К-0,273-2,0
Фундамент выносной	ФВ-0,219-2,0-1,4, ФВ-0,219-2,0-1,7, ФВ-0,219-2,0-2,0, ФВ-0,219-2,5-1,4, ФВ-0,219-2,5-1,7, ФВ-0,219-2,5-2,0, ФВ-0,219-3,0-1,4, ФВ-0,219-3,0-1,7, ФВ-0,219-3,0-2,0, ФВ-0,273-2,0-1,4, ФВ-0,273-2,0-1,7, ФВ-0,273-2,0-2,0, ФВ-0,273-2,5-1,4, ФВ-0,273-2,5-1,7, ФВ-0,273-2,5-2,0, ФВ-0,273-3,0-1,4, ФВ-0,273-3,0-1,7, ФВ-0,273-3,0-2,0 показать ещё 8 позиций
