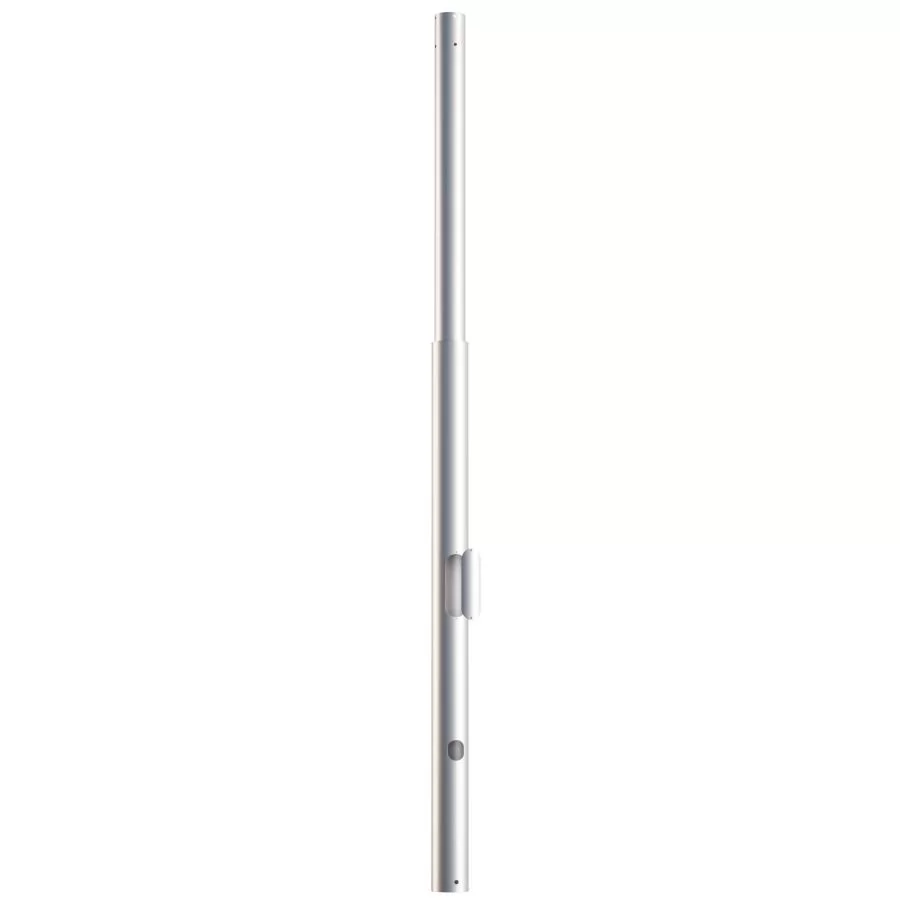

ОТп(159/133)-7,0-2,0

Трубчатая опора ОТп(159/133)-7,0-2,0 предназначена для надёжного крепления уличных и парковых светильников, архитектурных прожекторов, видеокамер и элементов малых архитектурных форм. Надземная часть высотой 7,0 м обеспечивает широкий сектор освещения и оптимальный обзор камер, а заглубление на 2,0 м гарантирует устойчивость в условиях ветровых нагрузок и сезонных колебаний грунта. Опора состоит из двух последовательно сваренных стальных секций: нижняя труба Ø 159 мм, верхняя Ø 133 мм. Стенки труб толщиной 3–6 мм обеспечивают баланс между прочностью и массой конструкции. Все сварные швы проходят зачистку, горячее цинкование и финишное полимерное покрытие для долговечной защиты от коррозии. В верхней части предусмотрены монтажные отверстия под кронштейны и ревизионный лючок для удобства прокладки и обслуживания кабелей. Монтаж опоры осуществляется прямым вкапыванием в заранее подготовленный котлован глубиной 2,0 м и диаметром на 200–300 мм больше наружного Ø трубы. После выверки вертикальности (допуск до 2 мм отклонения на метр высоты) пространство вокруг опоры заливается бетонным раствором класса В15 с тщательным уплотнением во избежание пустот. Для отвода поверхностных и талых вод рекомендуется организация дренажного слоя из щебня или гравия.

В таблице представлен список рекомендуемых комплектующих для опор ОТп(159/133)-7,0-2,0:

Кронштейн

1К1-1,0-1,0-О1, 1К1-1,0-1,0-О2, 1К1-1,0-1,0-О3, 1К1-1,5-1,5-О1, 1К1-1,5-1,5-О2, 1К1-1,5-1,5-О3, 1К1-1,0-1,0-Ф2, 1К1-1,0-1,0-Ф3, 1К1-1,0-1,0-Ф5, 1К1-1,0-1,0-Ф6, 1К1-1,5-1,5-Ф2, 1К1-1,5-1,5-Ф3, 1К1-1,5-1,5-Ф5, 1К1-1,5-1,5-Ф6, 1К1-1,0-1,0-П, 1К1-1,5-1,5-П, 2К1-1,0-1,0-О1, 2К1-1,0-1,0-О2, 2К1-1,0-1,0-О3, 2К1-1,5-1,5-О1, 2К1-1,5-1,5-О2, 2К1-1,5-1,5-О3, 2К1-1,0-1,0-Ф2, 2К1-1,0-1,0-Ф3, 2К1-1,0-1,0-Ф5, 2К1-1,0-1,0-Ф6, 2К1-1,5-1,5-Ф2, 2К1-1,5-1,5-Ф3, 2К1-1,5-1,5-Ф5, 2К1-1,5-1,5-Ф6, 1К2-1,0-1,0-О1-β, 1К2-1,0-1,0-О2-β, 1К2-1,0-1,0-О3-β, 1К2-1,5-1,5-О1-β, 1К2-1,5-1,5-О2-β, 1К2-1,5-1,5-О3-β, 1К2-1,0-1,0-Ф2-β, 1К2-1,0-1,0-Ф3-β, 1К2-1,0-1,0-Ф5-β, 1К2-1,0-1,0-Ф6-β, 1К2-1,5-1,5-Ф2-β, 1К2-1,5-1,5-Ф3-β, 1К2-1,5-1,5-Ф5-β, 1К2-1,5-1,5-Ф6-β, 1К2-1,0-1,0-П-β, 1К2-1,5-1,5-П-β, 2К2-1,0-1,0-О1-β, 2К2-1,0-1,0-О2-β, 2К2-1,0-1,0-О3-β, 2К2-1,5-1,5-О1-β, 2К2-1,5-1,5-О2-β, 2К2-1,5-1,5-О3-β, 2К2-1,0-1,0-Ф2-β, 2К2-1,0-1,0-Ф3-β, 2К2-1,0-1,0-Ф5-β, 2К2-1,0-1,0-Ф6-β, 2К2-1,5-1,5-Ф2-β, 2К2-1,5-1,5-Ф3-β, 2К2-1,5-1,5-Ф5-β, 2К2-1,5-1,5-Ф6-β, 1К3-1,0-1,0-О1-β, 1К3-1,0-1,0-О2-β, 1К3-1,5-1,5-О1-β, 1К3-1,5-1,5-О2-β, 1К3-1,5-1,5-О3-β, 1К3-1,0-1,0-Ф2-β, 1К3-1,0-1,0-Ф3-β, 1К3-1,0-1,0-Ф5-β, 1К3-1,0-1,0-Ф6-β, 1К3-1,5-1,5-Ф2-β, 1К3-1,5-1,5-Ф3-β, 1К3-1,5-1,5-Ф5-β, 1К3-1,5-1,5-Ф6-β, 2К3-1,0-1,0-О1-β, 2К3-1,0-1,0-О2-β, 2К3-1,0-1,0-О3-β, 2К3-1,5-1,5-О1-β, 2К3-1,5-1,5-О2-β, 2К3-1,5-1,5-О3-β, 2К3-1,0-1,0-Ф2-β, 2К3-1,0-1,0-Ф3-β, 2К3-1,0-1,0-Ф5-β, 2К3-1,0-1,0-Ф6-β, 2К3-1,5-1,5-Ф2-β, 2К3-1,5-1,5-Ф3-β, 2К3-1,5-1,5-Ф5-β, 2К3-1,5-1,5-Ф6-β, 1К4-1,0-1,0-О1-β, 1К4-1,0-1,0-О2-β, 1К4-1,0-1,0-О3-β, 1К4-1,5-1,5-О1-β, 1К4-1,5-1,5-О2-β, 1К4-1,5-1,5-О3-β, 1К4-1,0-1,0-Ф2-β, 1К4-1,0-1,0-Ф3-β, 1К4-1,0-1,0-Ф5-β, 1К4-1,0-1,0-Ф6-β, 1К4-1,5-1,5-Ф2-β, 1К4-1,5-1,5-Ф3-β, 1К4-1,5-1,5-Ф5-β, 1К4-1,5-1,5-Ф6-β, 2К4-1,0-1,0-О1-β, 2К4-1,0-1,0-О2-β, 2К4-1,0-1,0-О3-β, 2К4-1,5-1,5-О1-β, 2К4-1,5-1,5-О2-β, 2К4-1,5-1,5-О3-β, 2К4-1,0-1,0-Ф2-β, 2К4-1,0-1,0-Ф3-β, 2К4-1,0-1,0-Ф5-β, 2К4-1,0-1,0-Ф6-β, 2К4-1,5-1,5-Ф2-β, 2К4-1,5-1,5-Ф3-β, 2К4-1,5-1,5-Ф5-β, 2К4-1,5-1,5-Ф6-β, 1К1-1,5-1,5-О4 показать ещё 106 позиций
