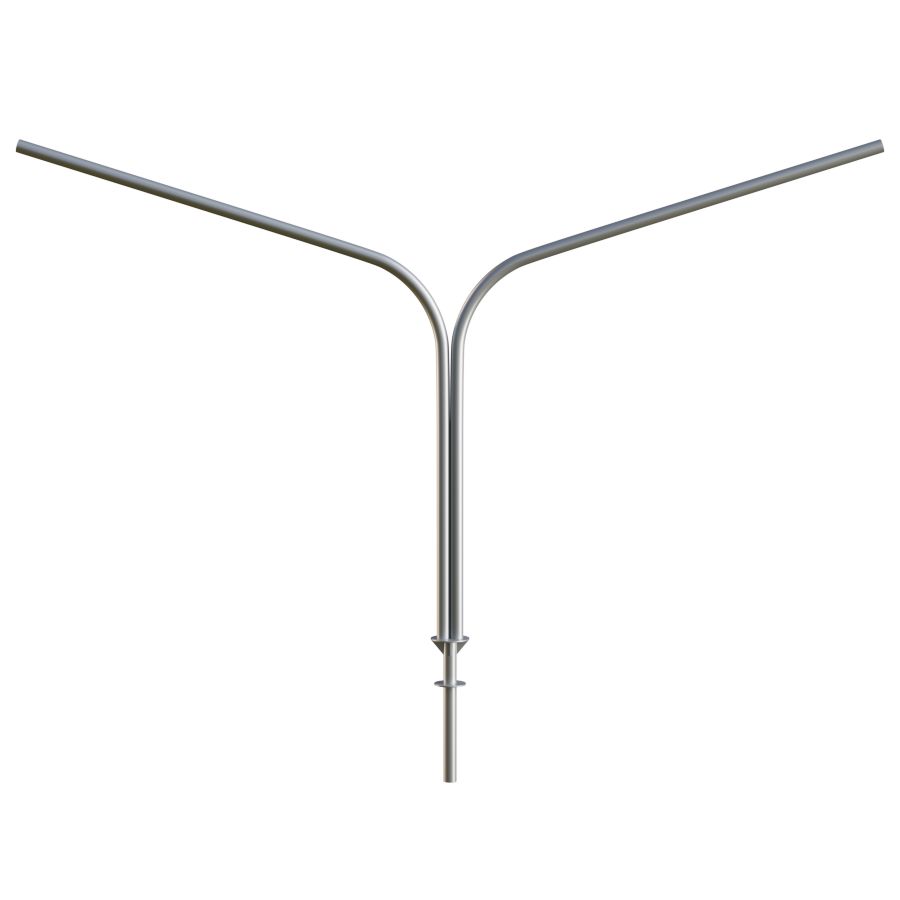

Кронштейн 1К2-1,5-1,5-Ф5-β предназначен для установки двух консольных светильников на фланцевых опорах наружного освещения. Радиусный изгиб и противоположная ориентация рожков (β = 180°) формируют симметричную двустороннюю световую зону с вылетом и высотой 1,5 м, что особенно эффективно для освещения магистральных улиц, крупных автостоянок, площадей торговых центров и промышленных территорий при ограниченном числе опор.
Изделие выполнено из бесшовной стальной трубы Ø 48×2,5 мм с радиусом гиба 400 мм; рожки приварены сплошным швом к фланцу толщиной 6 мм. Фланец Ф5 имеет наружный диаметр 315 мм и восемь равноотстоящих отверстий Ø 18 мм для анкерного крепления. Внутри трубы организован сквозной кабель-канал Ø 16 мм для скрытой прокладки питающего провода, вводимого через гермоввод М20 и герметизируемого термоусадочной муфтой. Концы рожков оснащены патрубками Ø 48 мм для хомутового крепления светильников 42–48 мм; антикоррозионная защита — горячее цинкование 70–90 мкм с возможностью порошковой окраски по RAL. Расчётная нагрузка — до 20 кг на каждый рожок при ветровом районе III.
Фланец устанавливается на монтажную плиту опоры и фиксируется восемью анкерными болтами М16 с моментом затяжки 120 Н·м. После предварительной выверки по уровню болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и вводится через гермоввод, после чего муфта герметизируется. Наклон светильников регулируется в диапазоне 5–15°; по завершении юстировки стопорная гайка затягивается динамометрическим ключом. Монтаж проводится на высоте не менее 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
В таблице представлен список рекомендуемых комплектующих
для кронштейна 1К2-1,5-1,5-Ф5-β:
|
Опора |
ОТф(133/108)-6,0,
ОТф(133/108)-7,0,
ОТф(133/108)-8,0,
ОТф(133/108)-9,0,
ОТп(133/108)-6,0-1,5,
ОТп(133/108)-7,0-1,5,
ОТп(133/108)-8,0-2,0,
ОТп(133/108)-9,0-2,0,
ОТф(159/133)-6,0,
ОТф(159/133)-7,0,
ОТф(159/133)-8,0,
ОТф(159/133)-9,0,
ОТф(159/133)-10,0,
ОТф(159/133)-12,0,
ОТп(159/133)-6,0-2,0,
ОТп(159/133)-7,0-2,0,
ОТп(159/133)-8,0-2,0,
ОТп(159/133)-9,0-2,0,
ОСф-300-9,0-бл,
ОСф-400-8,5-бл,
ОСф-400-9,0-бл,
ОСф-700-8,5-бл,
ОСф-700-9,0-бл,
ОТп(108/76)-6,0-1,5,
ОТф(108/76)-5,5,
ОТф(108/76)-6,0,
ОТп(133/108)-6,0-2,0,
ОТп(133/108)-7,0-2,0,
ОТп(133/108)-8,0-1,5,
ОТп(133/108)-9,0-1,5,
ОТп(159/133)-6,0-1,5,
ОТп(159/133)-7,0-1,5,
ОТп(159/133)-8,0-1,5,
ОТп(159/133)-9,0-1,5,
ОТп(159/133)-10,0-2,0,
ОТф(159/133)-11,0,
ОСф-300-8,5-л,
ОСф-300-9,0-л,
ОСф-400-8,5-л,
ОСф-400-9,0-л,
ОСф-700-8,5-л,
ОСф-700-9,0-л
показать
ещё 32 позиции
|
|
Фундаментный блок |
ФБ-0,133-1,5,
ФБ-0,133-2,0,
ФБ-0,133-2,5,
,
ФБ-0,159-1,5,
ФБ-0,159-2,0,
ФБ-0,159-2,5,
ФБ-0,219-2,0,
ФБ-0,219-2,5,
ФБ-0,219-3,0,
ФБ-0,273-2,0,
ФБ-0,273-2,5,
ФБ-0,273-3,0,
ФБ-0,108-1,5
показать
ещё 4 позиции
|
|
Консоль |
К-0,219-1,4,
К-0,219-1,7,
К-0,219-2,0,
К-0,273-1,4,
К-0,273-1,7,
К-0,273-2,0
|
|
Фундамент выносной |
ФВ-0,219-2,0-1,4,
ФВ-0,219-2,0-1,7,
ФВ-0,219-2,0-2,0,
ФВ-0,219-2,5-1,4,
ФВ-0,219-2,5-1,7,
ФВ-0,219-2,5-2,0,
ФВ-0,219-3,0-1,4,
ФВ-0,219-3,0-1,7,
ФВ-0,219-3,0-2,0,
ФВ-0,273-2,0-1,4,
ФВ-0,273-2,0-1,7,
ФВ-0,273-2,0-2,0,
ФВ-0,273-2,5-1,4,
ФВ-0,273-2,5-1,7,
ФВ-0,273-2,5-2,0,
ФВ-0,273-3,0-1,4,
ФВ-0,273-3,0-1,7,
ФВ-0,273-3,0-2,0
показать
ещё 8 позиций
|
