Кронштейн двухрожковый радиусный на фланце, высота 2.5 м, вылет 2.5 м, посадочное место Ф6
Наличие: продукция изготавливается под заказ
Цена: уточняйте
Характеристики
Высота (H, м) 2.5
Вылет (В, м) 2.5
Диаметр обечайки (D, мм) 170
Угол наклона к горизонту (α, °) 5-75
Разворот между рожками (β, °) 0-180
Применение
Кронштейн 1К2-2,5-2,5-Ф6-β предназначен для установки двух консольных светильников на фланцевых опорах наружного освещения. Радиусный изгиб и противоположное расположение рожков (β = 180 °) формируют широкую симметричную двустороннюю световую зону с вылетом и высотой 2,5 м, что оптимально для освещения магистральных дорог, больших автостоянок, промышленных площадок и территорий торговых комплексов при минимальном числе опор.
Конструкция
Изделие изготовлено из бесшовной стальной трубы Ø 48 × 2,5 мм с радиусом гиба 400 мм; рожки приварены сплошным швом к фланцу из листовой стали толщиной 6 мм. Фланец Ф6 имеет наружный диаметр 355 мм и восемь отверстий Ø 18 мм для анкерного крепления. Внутри трубы расположен сквозной кабель-канал Ø 16 мм для скрытой прокладки питающего провода, вводимого через гермоввод М20 и герметизируемого термоусадочной муфтой. Концы рожков оснащены патрубками Ø 48 мм для крепления светильников хомутами 42–48 мм. Антикоррозионная защита — горячее цинкование слоем 70–90 µм с опцией порошковой окраски по RAL. Расчётная нагрузка — до 20 кг на каждый рожок при ветровом районе III.
Установка
Фланец насаживается на монтажную плиту опоры без переходных элементов и фиксируется восемью анкерными болтами М16 с моментом затяжки 120 Н·м. После предварительной выверки по уровню болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и вводится через гермоввод, после чего термоусадочная муфта герметизируется. Наклон светильников регулируется в диапазоне 5–15 °; по завершении юстировки стопорная гайка затягивается динамометрическим ключом. Монтаж выполняется на высоте не менее 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
Комплектующие

В таблице представлен список рекомендуемых комплектующих для кронштейна 1К2-2,5-2,5-Ф6-β:

Опора ОТп(159/133)-9,0-2,0, ОСф-300-9,0-бл, ОСф-400-8,5-бл, ОСф-400-9,0-бл, ОСф-700-8,5-бл, ОСф-700-9,0-бл, ОТп(159/133)-9,0-1,5, ОТп(159/133)-10,0-2,0, ОСф-300-8,5-л, ОСф-300-9,0-л, ОСф-400-8,5-л, ОСф-400-9,0-л, ОСф-700-8,5-л, ОСф-700-9,0-л
Фундаментный блок ФБ-0,219-2,0, ФБ-0,219-2,5, ФБ-0,219-3,0, ФБ-0,273-2,0, ФБ-0,273-2,5, ФБ-0,273-3,0
Консоль К-0,219-1,4, К-0,219-1,7, К-0,219-2,0, К-0,273-1,4, К-0,273-1,7, К-0,273-2,0
Фундамент выносной ФВ-0,219-2,0-1,4, ФВ-0,219-2,0-1,7, ФВ-0,219-2,0-2,0, ФВ-0,219-2,5-1,4, ФВ-0,219-2,5-1,7, ФВ-0,219-2,5-2,0, ФВ-0,219-3,0-1,4, ФВ-0,219-3,0-1,7, ФВ-0,219-3,0-2,0, ФВ-0,273-2,0-1,4, ФВ-0,273-2,0-1,7, ФВ-0,273-2,0-2,0, ФВ-0,273-2,5-1,4, ФВ-0,273-2,5-1,7, ФВ-0,273-2,5-2,0, ФВ-0,273-3,0-1,4, ФВ-0,273-3,0-1,7, ФВ-0,273-3,0-2,0

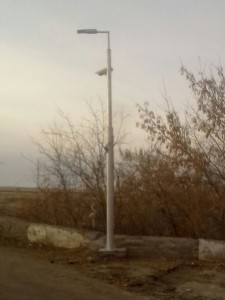

Кронштейны 1К2 на объектах
