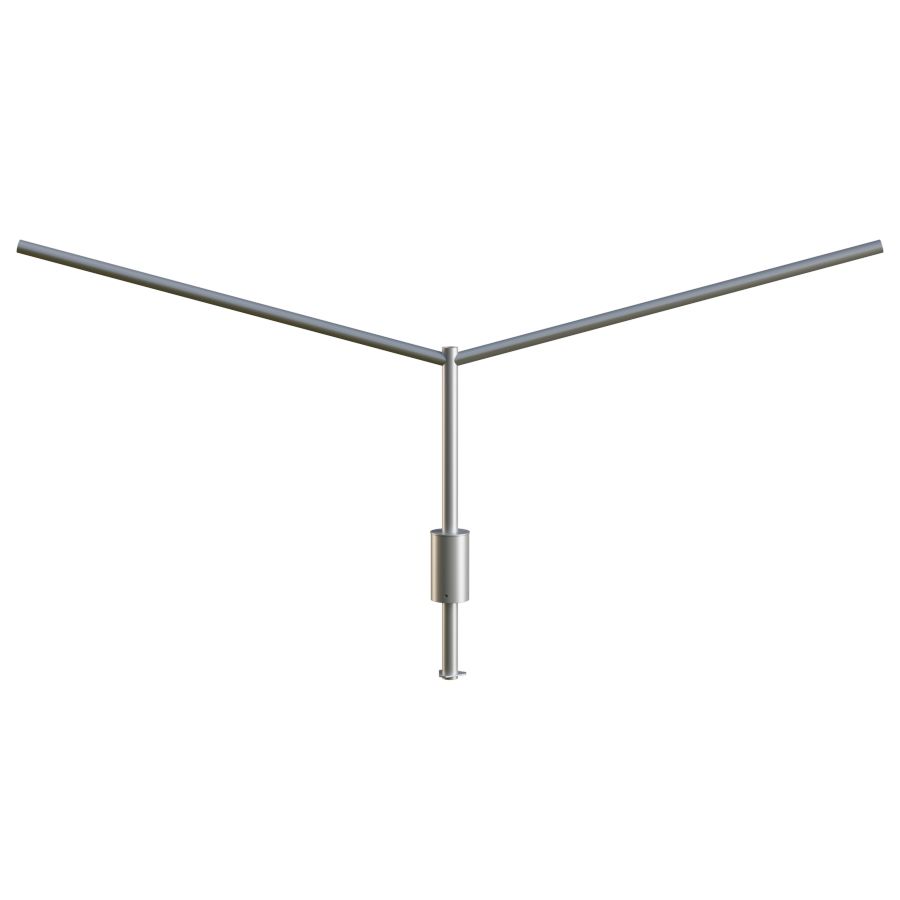

2К2-2,5-2,5-О3-β

Кронштейн двухрожковый угловой на обечайке, высота 2.5 м, вылет 2.5 м, посадочное место О3

Цена: 11 280 ₽

* Указана ориентировочная розничная цена. Итоговая стоимость рассчитывается индивидуально и зависит от объёма поставки.

Характеристики

Высота (H, м)	2.5
Вылет (В, м)	2.5
Диаметр обечайки (D, мм)	230
Расчетная масса (m, кг)	47
Угол наклона к горизонту (α, °)	5-75
Разворот между рожками (β, °)	0-180

Применение

Кронштейн 2К2-2,5-2,5-О3-β предназначен для установки двух консольных светильников на круглых трубчатых опорах наружного освещения под заданным углом β (0–180°) между рожками. Радиусный изгиб и величина β позволяют направлять световой поток как на проезжую часть, так и на прилегающие зоны (тротуары, фасады зданий), что особенно важно для магистральных улиц, перекрёстков и больших площадей. Вылет 2,5 м и высота 2,5 м обеспечивают расширенный охват территории и сокращают количество опор на протяжённых участках без потери качества освещения.

Конструкция

Рожки выполнены из бесшовной стальной трубы Ø 48×2,5 мм с радиусом гиба 400 мм и приварены сплошным швом к обечайке из листовой стали толщиной 4 мм. Посадочное место О3 (внутр. Ø 159 мм, нар. Ø 195 мм) обеспечивает надёжное соединение с опорой без дополнительных адаптеров. Внутри корпуса расположен кабель-канал Ø 16 мм для скрытой прокладки питающего кабеля, выводимого через гермоввод М20 в основании обечайки. Концы рожков оснащены патрубками Ø 48 мм для крепления светильников хомутами 42–48 мм. Антикоррозионная защита — горячее цинкование слоем 70–90 µм с возможностью порошковой окраски по RAL; расчётная нагрузка — до 20 кг на каждый рожок при ветровом районе III.

Установка

Обечайка насаживается на опору на глубину не менее 200 мм и фиксируется двумя нержавеющими болтами М12×70 мм с моментом затяжки 60 Н·м. После проверки горизонтальности болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и вводится через гермоввод, затем герметизируется термоусадочной муфтой. Угол между рожками β выставляется согласно проектному значению, наклон светильников регулируется в диапазоне 5–75° и фиксируется стопорными гайками. Монтаж выполняется на высоте ≥ 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.

Комплектующие

В таблице представлен список рекомендуемых комплектующих для кронштейна 2К2-2,5-2,5-О3-β:

Опора	ОСф-700-8,5-бл, ОСф-700-9,0-бл, ОСп-700-8,5-2,0-бл, ОСп-700-9,0-2,0-бл, ОСп-700-8,5-2,0-л, ОСп-700-9,0-2,0-л, ОСф-700-8,5-л, ОСф-700-9,0-л
Фундаментный блок	ФБ-0,273-2,0, ФБ-0,273-2,5, ФБ-0,273-3,0
Консоль	К-0,273-1,4, К-0,273-1,7, К-0,273-2,0
Фундамент выносной	ФВ-0,273-2,0-1,4, ФВ-0,273-2,0-1,7, ФВ-0,273-2,0-2,0, ФВ-0,273-2,5-1,4, ФВ-0,273-2,5-1,7, ФВ-0,273-2,5-2,0, ФВ-0,273-3,0-1,4, ФВ-0,273-3,0-1,7, ФВ-0,273-3,0-2,0
