Фундаментный блок для силовых опор, диаметр трубы 273 мм, высота 2.0 м
Наличие: продукция изготавливается под заказ
Цена от: 11 999
Характеристики
Диаметр трубы (D, мм) 273
Высота (H, м) 2.0
Диаметр отверстий (d, мм) 34
Диаметр фланца (A, мм) 520
Расчетная масса (m, кг) 108
Применение
Этот блок незаменим при монтаже фланцевых опор освещения, когда нужно минимизировать земляные и бетонные работы. Он широко применяется вдоль городских магистралей и загородных трасс, на кольцевых развязках, в парковых зонах и на площадках жилой застройки. Благодаря увеличенному диаметру стакана он оптимален для опор большей несущей способности и высоты до двух метров, обеспечивая быстрое введение системы освещения в эксплуатацию и лёгкую замену блоков при реконструкции.
Конструкция
Корпус блока выполнен из листовой стали марки 09Г2С толщиной 6 мм, образуя цилиндрический стакан высотой 2 000 мм с внутренним диаметром 273 мм. Фланец Ø 520 мм усилен шестью радиальными рёбрами жёсткости для противодействия ветровым и механическим нагрузкам. Шесть отверстий Ø 18 мм расположены по окружности фланца с равными интервалами, что обеспечивает равномерное распределение усилий при затяжке анкерных болтов и надёжную фиксацию опоры в основании.
Установка
После выемки котлована с учётом глубины промерзания грунта блок опускают так, чтобы фланец находился строго горизонтально, контролируя положение лазерным уровнем. Анкерные болты временно устанавливают через отверстия фланца и фиксируют гайками до обратной засыпки. Обратную засыпку ведут песчано-щебёчным материалом с послойной трамбовкой виброплитой, устраняя пустоты и обеспечивая равномерное опорное основание. Окончательная затяжка болтов динамометрическим ключом и установка мачты выполняются в день монтажа, без необходимости ожидания набора прочности, поскольку изделие полностью металлическое.
Комплектующие

В таблице представлен список рекомендуемых комплектующих для закладной ФБ-0,273-2,0:

Опора ОСф-700-8,5-бл, ОСф-700-9,0-бл, ОСф-700-8,5-л, ОСф-700-9,0-л
Консоль К-0,273-1,4, К-0,273-1,7, К-0,273-2,0
Фундамент выносной ФВ-0,273-2,0-1,4, ФВ-0,273-2,0-1,7, ФВ-0,273-2,0-2,0, ФВ-0,273-2,5-1,4, ФВ-0,273-2,5-1,7, ФВ-0,273-2,5-2,0, ФВ-0,273-3,0-1,4, ФВ-0,273-3,0-1,7, ФВ-0,273-3,0-2,0
Кронштейн 1К1-1,5-1,5-О1, 1К1-1,5-1,5-О2, 1К1-1,5-1,5-О3, 1К1-2,0-2,0-О1, 1К1-2,0-2,0-О2, 1К1-2,0-2,0-О3, 1К1-2,5-2,5-О1, 1К1-2,5-2,5-О2, 1К1-2,5-2,5-О3, 1К1-1,5-1,5-О4, 1К1-2,0-2,0-О4, 1К1-2,5-2,5-О4, 1К1-1,5-1,5-Ф2, 1К1-1,5-1,5-Ф3, 1К1-1,5-1,5-Ф5, 1К1-1,5-1,5-Ф6, 1К1-2,0-2,0-Ф2, 1К1-2,0-2,0-Ф3, 1К1-2,0-2,0-Ф5, 1К1-2,0-2,0-Ф6, 1К1-2,5-2,5-Ф2, 1К1-2,5-2,5-Ф3, 1К1-2,5-2,5-Ф5, 1К1-2,5-2,5-Ф6, 1К1-1,5-1,5-П, 1К1-2,0-2,0-П, 1К1-2,5-2,5-П, 1К2-1,5-1,5-О1-β, 1К2-1,5-1,5-О2-β, 1К2-1,5-1,5-О3-β, 1К2-2,0-2,0-О1-β, 1К2-2,0-2,0-О2-β, 1К2-2,0-2,0-О3-β, 1К2-2,5-2,5-О1-β, 1К2-2,5-2,5-О2-β, 1К2-1,5-1,5-Ф2-β, 1К2-1,5-1,5-Ф3-β, 1К2-1,5-1,5-Ф5-β, 1К2-1,5-1,5-Ф6-β, 1К2-2,0-2,0-Ф2-β, 1К2-2,0-2,0-Ф3-β, 1К2-2,0-2,0-Ф5-β, 1К2-2,0-2,0-Ф6-β, 1К2-2,5-2,5-Ф2-β, 1К2-2,5-2,5-Ф3-β, 1К2-2,5-2,5-Ф5-β, 1К2-2,5-2,5-Ф6-β, 1К2-1,5-1,5-П-β, 1К2-2,0-2,0-П-β, 1К2-2,5-2,5-П-β, 1К3-1,5-1,5-О1-β, 1К3-1,5-1,5-О2-β, 1К3-1,5-1,5-О3-β, 1К3-2,0-2,0-О1-β, 1К3-2,0-2,0-О2-β, 1К3-2,0-2,0-О3-β, 1К3-2,5-2,5-О1-β, 1К3-2,5-2,5-О2-β, 1К3-2,5-2,5-О3-β, 1К3-1,5-1,5-Ф2-β, 1К3-1,5-1,5-Ф3-β, 1К3-1,5-1,5-Ф5-β, 1К3-1,5-1,5-Ф6-β, 1К3-2,0-2,0-Ф2-β, 1К3-2,0-2,0-Ф3-β, 1К3-2,0-2,0-Ф5-β, 1К3-2,0-2,0-Ф6-β, 1К3-2,5-2,5-Ф2-β, 1К3-2,5-2,5-Ф3-β, 1К3-2,5-2,5-Ф5-β, 1К3-2,5-2,5-Ф6-β, 1К4-1,5-1,5-О1-β, 1К4-1,5-1,5-О2-β, 1К4-1,5-1,5-О3-β, 1К4-2,0-2,0-О1-β, 1К4-2,0-2,0-О2-β, 1К4-2,0-2,0-О3-β, 1К4-2,5-2,5-О1-β, 1К4-2,5-2,5-О2-β, 1К4-2,5-2,5-О3-β, 1К4-1,5-1,5-Ф2-β, 1К4-1,5-1,5-Ф3-β, 1К4-1,5-1,5-Ф5-β, 1К4-1,5-1,5-Ф6-β, 1К4-2,0-2,0-Ф2-β, 1К4-2,0-2,0-Ф3-β, 1К4-2,0-2,0-Ф5-β, 1К4-2,0-2,0-Ф6-β, 1К4-2,5-2,5-Ф2-β, 1К4-2,5-2,5-Ф5-β, 1К4-2,5-2,5-Ф6-β, 2К1-1,5-1,5-О1, 2К1-1,5-1,5-О2, 2К1-1,5-1,5-О3, 2К1-2,0-2,0-О1, 2К1-2,0-2,0-О2, 2К1-2,0-2,0-О3, 2К1-2,5-2,5-О1, 2К1-2,5-2,5-О2, 2К1-2,5-2,5-О3, 2К1-1,5-1,5-Ф2, 2К1-1,5-1,5-Ф3, 2К1-1,5-1,5-Ф5, 2К1-1,5-1,5-Ф6, 2К1-2,0-2,0-Ф2, 2К1-2,0-2,0-Ф3, 2К1-2,0-2,0-Ф5, 2К1-2,0-2,0-Ф6, 2К1-2,5-2,5-Ф2, 2К1-2,5-2,5-Ф3, 2К1-2,5-2,5-Ф5, 2К1-2,5-2,5-Ф6, 2К2-1,5-1,5-О1-β, 2К2-1,5-1,5-О2-β, 2К2-1,5-1,5-О3-β, 2К2-2,0-2,0-О1-β, 2К2-2,0-2,0-О2-β, 2К2-2,0-2,0-О3-β, 2К2-2,5-2,5-О1-β, 2К2-2,5-2,5-О2-β, 2К2-2,5-2,5-О3-β, 2К2-1,5-1,5-Ф2-β, 2К2-1,5-1,5-Ф3-β, 2К2-1,5-1,5-Ф5-β, 2К2-1,5-1,5-Ф6-β, 2К2-2,0-2,0-Ф2-β, 2К2-2,0-2,0-Ф3-β, 2К2-2,0-2,0-Ф5-β, 2К2-2,0-2,0-Ф6-β, 2К2-2,5-2,5-Ф2-β, 2К2-2,5-2,5-Ф3-β, 2К2-2,5-2,5-Ф5-β, 2К2-2,5-2,5-Ф6-β, 2К3-1,5-1,5-О1-β, 2К3-1,5-1,5-О2-β, 2К3-1,5-1,5-О3-β, 2К3-2,0-2,0-О1-β, 2К3-2,0-2,0-О2-β, 2К3-2,0-2,0-О3-β, 2К3-2,5-2,5-О1-β, 2К3-2,5-2,5-О2-β, 2К3-2,5-2,5-О3-β, 2К3-1,5-1,5-Ф2-β, 2К3-1,5-1,5-Ф3-β, 2К3-1,5-1,5-Ф5-β, 2К3-1,5-1,5-Ф6-β, 2К3-2,0-2,0-Ф2-β, 2К3-2,0-2,0-Ф3-β, 2К3-2,0-2,0-Ф5-β, 2К3-2,0-2,0-Ф6-β, 2К3-2,5-2,5-Ф2-β, 2К3-2,5-2,5-Ф3-β, 2К3-2,5-2,5-Ф5-β, 2К4-1,5-1,5-О1-β, 2К4-1,5-1,5-О2-β, 2К4-1,5-1,5-О3-β, 2К4-2,0-2,0-О1-β, 2К4-2,0-2,0-О2-β, 2К4-2,0-2,0-О3-β, 2К4-2,5-2,5-О1-β, 2К4-2,5-2,5-О2-β, 2К4-2,5-2,5-О3-β, 2К4-1,5-1,5-Ф2-β, 2К4-1,5-1,5-Ф3-β, 2К4-1,5-1,5-Ф5-β, 2К4-1,5-1,5-Ф6-β, 2К4-2,0-2,0-Ф2-β, 2К4-2,0-2,0-Ф3-β, 2К4-2,0-2,0-Ф5-β, 2К4-2,0-2,0-Ф6-β, 2К4-2,5-2,5-Ф2-β, 2К4-2,5-2,5-Ф3-β, 2К4-2,5-2,5-Ф5-β, 2К4-2,5-2,5-Ф6-β, 3П1-0,2-1,5-О1, 3П1-0,2-1,5-Ф3, 3П1-0,2-1,5-Ф4, 3П1-0,2-1,5-Ф5, 3П1-0,2-1,5-Ф6, 3П2-0,2-1,5-О1, 3П2-0,2-1,5-Ф3, 3П2-0,2-1,5-Ф4, 3П2-0,2-1,5-Ф5, 3П2-0,2-1,5-Ф6, 3П1-0,2-0,5-О1, 3П1-0,2-1,0-О1, 3П1-0,2-0,5-Ф3, 3П1-0,2-0,5-Ф4, 3П1-0,2-0,5-Ф5, 3П1-0,2-0,5-Ф6, 3П1-0,2-1,0-Ф3, 3П1-0,2-1,0-Ф4, 3П1-0,2-1,0-Ф5, 3П1-0,2-1,0-Ф6, 3П2-0,2-0,5-О1, 3П2-0,2-1,0-О1, 3П2-0,2-0,5-Ф3, 3П2-0,2-0,5-Ф4, 3П2-0,2-0,5-Ф5, 3П2-0,2-0,5-Ф6, 3П2-0,2-1,0-Ф3, 3П2-0,2-1,0-Ф4, 3П2-0,2-1,0-Ф5, 3П2-0,2-1,0-Ф6

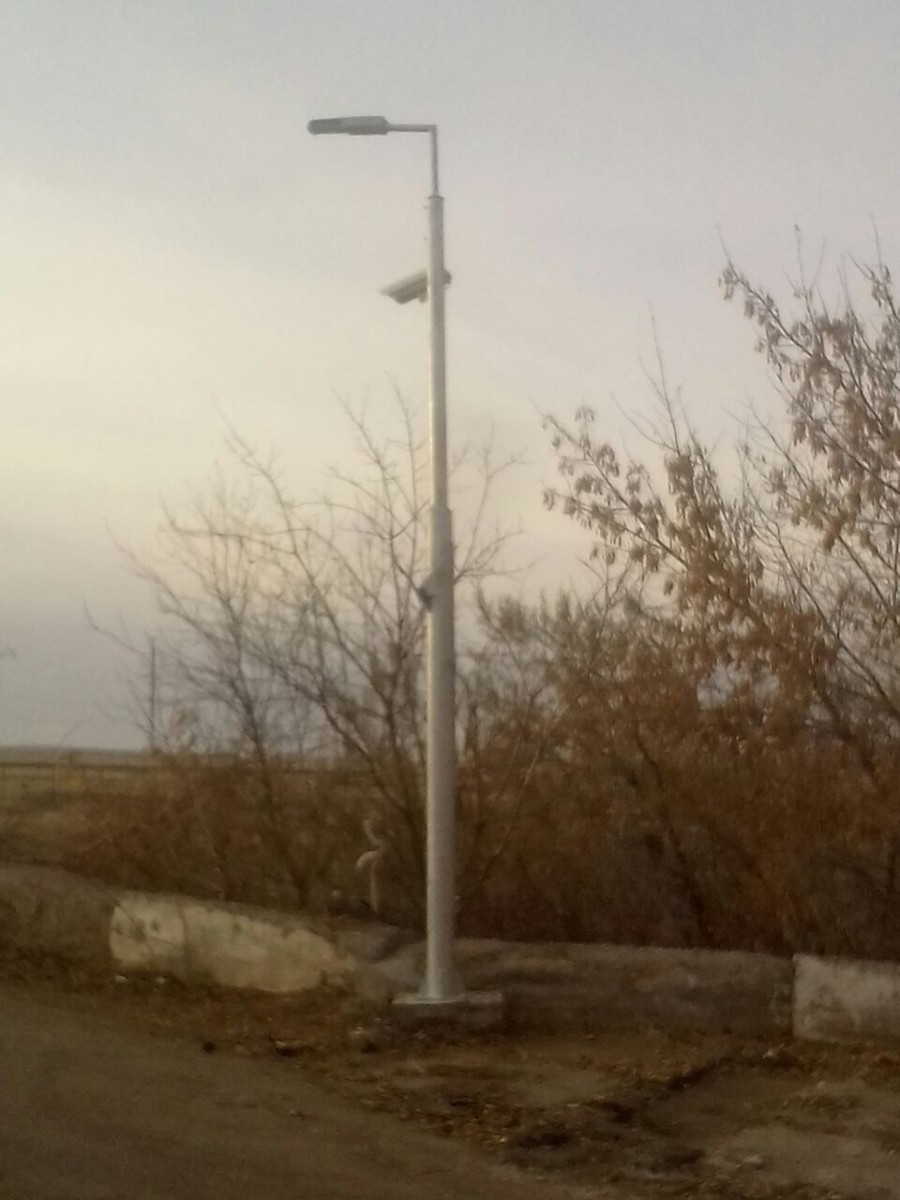

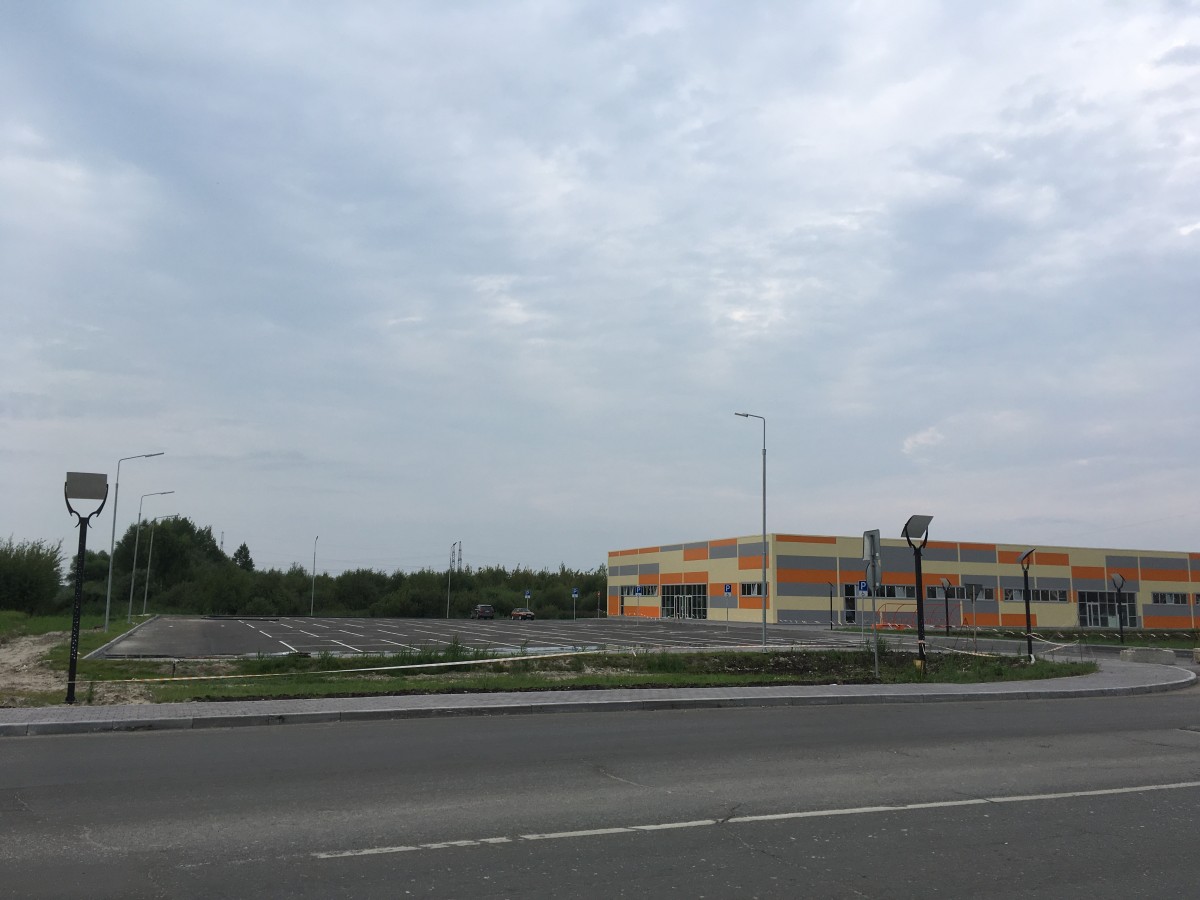

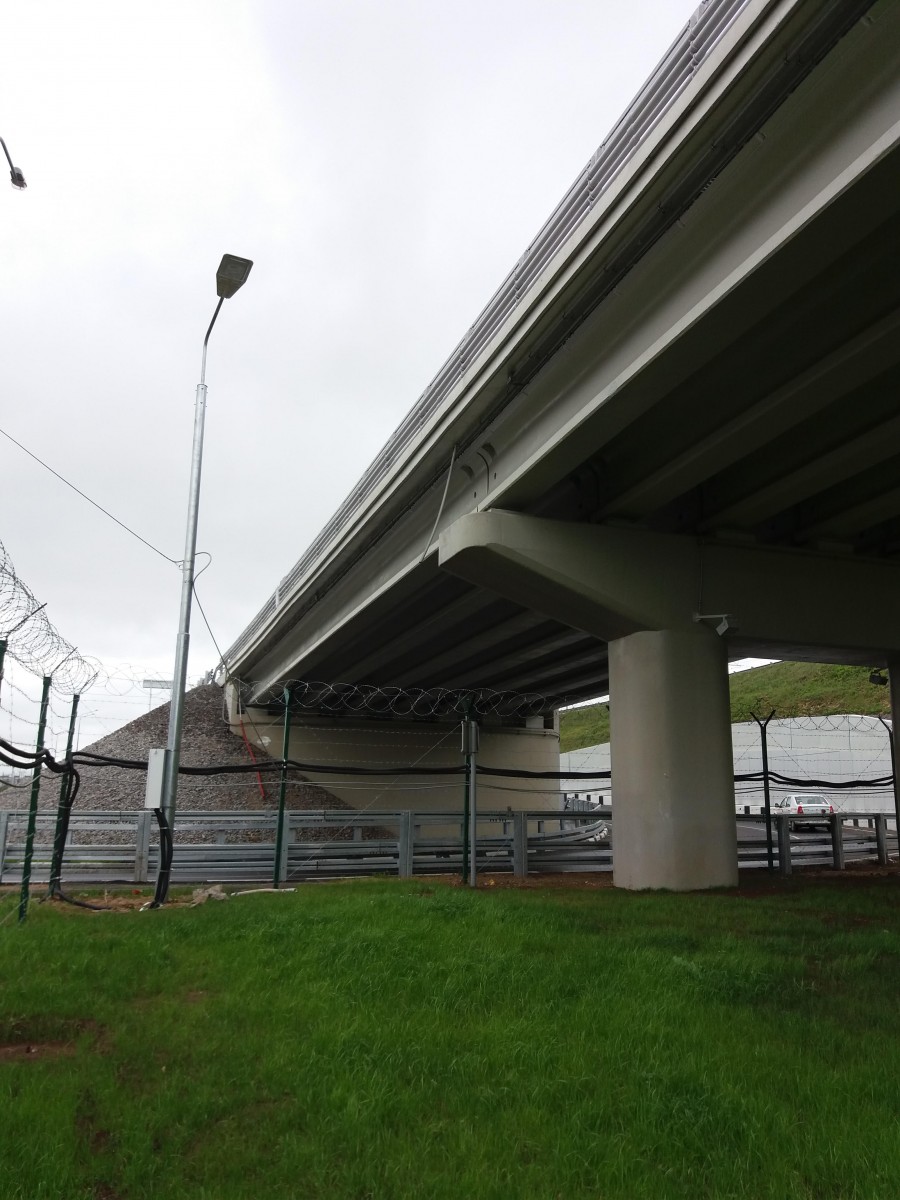

Опоры ФБ силовые на объектах
