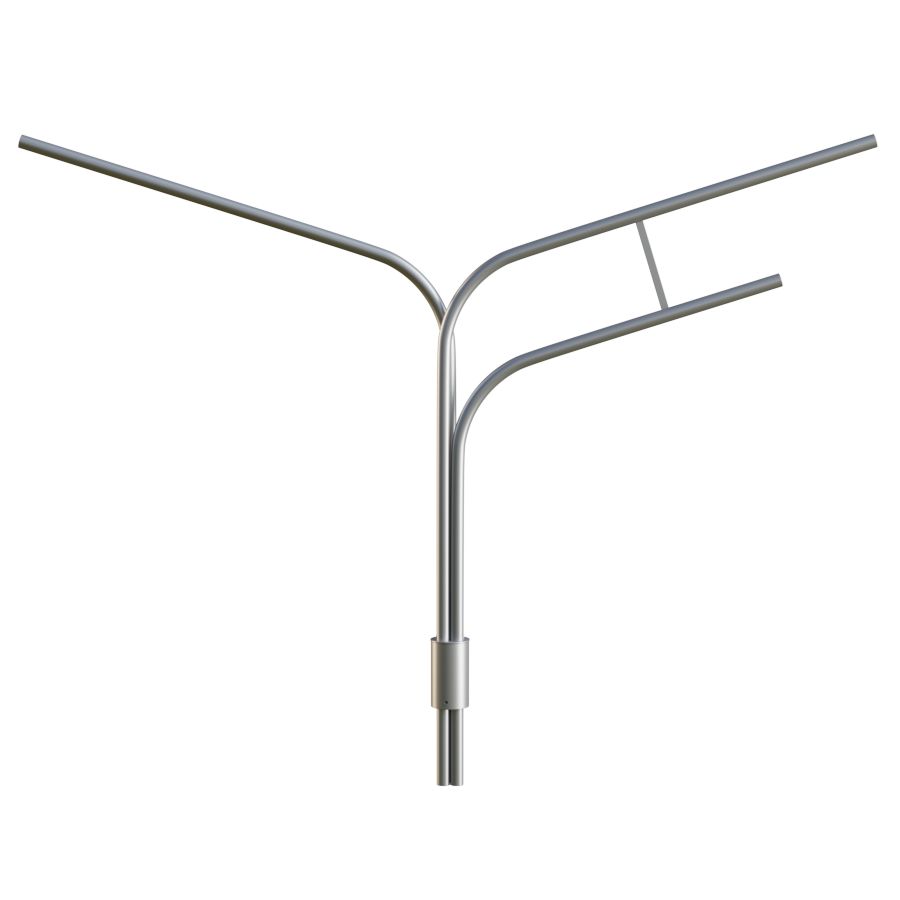

Кронштейн 1К3-1,0-1,0-О1-β предназначен для установки трёх консольных светильников на круглой трубчатой опоре наружного освещения под углом β (0–180°) между ветвями. Радиусный изгиб и равномерное распределение рожков создают широкую трехлучевую световую зону, что особенно удобно для освещения перекрёстков, площадей, развязок и фасадов зданий, где требуется равномерный охват территории без тёмных зон. Высота 1,0 м и вылет 1,0 м обеспечивают компактную компоновку и точную юстировку светораспределения.
Рожки изготовлены из бесшовной стальной трубы Ø 48 × 2,5 мм с радиусом гиба 400 мм и сплошным швом приварены к обечайке из стального листа толщиной 4 мм. Посадочное место О1 (внутр. Ø 133 мм) обеспечивает плотное охватывание опоры без адаптеров. Внутри конструкции организован кабель-канал Ø 16 мм для скрытой прокладки питающего кабеля, выводимого через гермоввод М20 в основании обечайки. На концах рожков установлены патрубки Ø 48 мм для хомутового крепления светильников 42–48 мм. Антикоррозионная защита — горячее цинкование слоем 70–90 мкм с опцией порошковой окраски по RAL; расчётная нагрузка — до 20 кг на каждую ветвь при ветровом районе III.
Обечайка насаживается на опору на глубину не менее 150 мм и фиксируется двумя болтами М12×70 мм из нержавеющей стали с моментом затяжки 60 Н·м. После выверки по уровню болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и герметизируется термоусадочной муфтой. Угол между ветвями β выставляется согласно проектному значению, наклон светильников регулируется в диапазоне 5–75° и фиксируется стопорными гайками. Монтаж выполняется на высоте ≥ 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
В таблице представлен список рекомендуемых комплектующих
для кронштейна 1К3-1,0-1,0-О1-β:
|
Опора |
ОТф(108/76)-3,0,
ОТф(108/76)-3,5,
ОТф(108/76)-3,2,
ОТф(159/76)-6,0,
ОТп(108/76)-3,0-0,8,
ОТп(108/76)-3,2-0,8,
ОТп(108/76)-3,5-1,0,
ОТп(108/76)-4,0-1,0,
ОТф(159/76)-5,0,
ОТф(159/76)-4,0,
ОТф(159/76)-3,5,
ОТф(159/76)-3,0,
ОТп(159/76)-3,0-0,8,
ОТп(159/76)-3,0-1,0,
ОТп(159/76)-3,5-1,0,
ОТп(159/76)-4,0-1,5,
ОТп(159/76)-5,0-1,5,
ОТф(133/108)-5,0,
ОТф(133/108)-6,0,
ОТф(133/108)-7,0,
ОТф(133/108)-8,0,
ОТф(133/108)-9,0,
ОТп(133/108)-5,0-1,5,
ОТп(133/108)-6,0-1,5,
ОТп(133/108)-7,0-1,5,
ОТп(133/108)-8,0-2,0,
ОТп(133/108)-9,0-2,0,
ОТф(159/133)-5,0,
ОТф(159/133)-6,0,
ОТф(159/133)-7,0,
ОТф(159/133)-8,0,
ОТф(159/133)-9,0,
ОТф(159/133)-10,0,
ОТф(159/133)-12,0,
ОТп(159/133)-5,0-1,5,
ОТп(159/133)-6,0-2,0,
ОТп(159/133)-7,0-2,0,
ОТп(159/133)-8,0-2,0,
ОТп(108/76)-3,5-0,8,
ОТп(108/76)-4,5-1,0,
ОТп(108/76)-6,0-1,5,
ОТф(108/76)-4,0,
ОТф(108/76)-4,5,
ОТф(108/76)-5,0,
ОТф(108/76)-5,5,
ОТф(108/76)-6,0,
ОТп(133/108)-5,0-2,0,
ОТп(133/108)-6,0-2,0,
ОТп(133/108)-7,0-2,0,
ОТп(133/108)-8,0-1,5,
ОТп(133/108)-9,0-1,5,
ОТп(159/76)-3,5-0,8,
ОТп(159/76)-4,5-1,5,
ОТп(159/76)-6,0-1,5,
ОТф(159/76)-4,5,
ОТф(159/76)-5,5,
ОТп(159/133)-5,0-2,0,
ОТп(159/133)-6,0-1,5,
ОТп(159/133)-7,0-1,5,
ОТп(159/133)-8,0-1,5,
ОТф(159/133)-11,0
показать
ещё 51 позиция
|
|
Фундаментный блок |
ФБ-0,108-1,0,
ФБ-0,159-1,5,
,
ФБ-0,159-1,0,
ФБ-0,133-1,25,
ФБ-0,133-1,5,
ФБ-0,133-2,0,
ФБ-0,133-2,5,
ФБ-0,159-2,0,
ФБ-0,159-2,5,
ФБ-0,108-1,25,
ФБ-0,108-1,5
показать
ещё 2 позиции
|
