1К4-1,5-1,5-О1-β

ООО «ЭнергоСтрой»

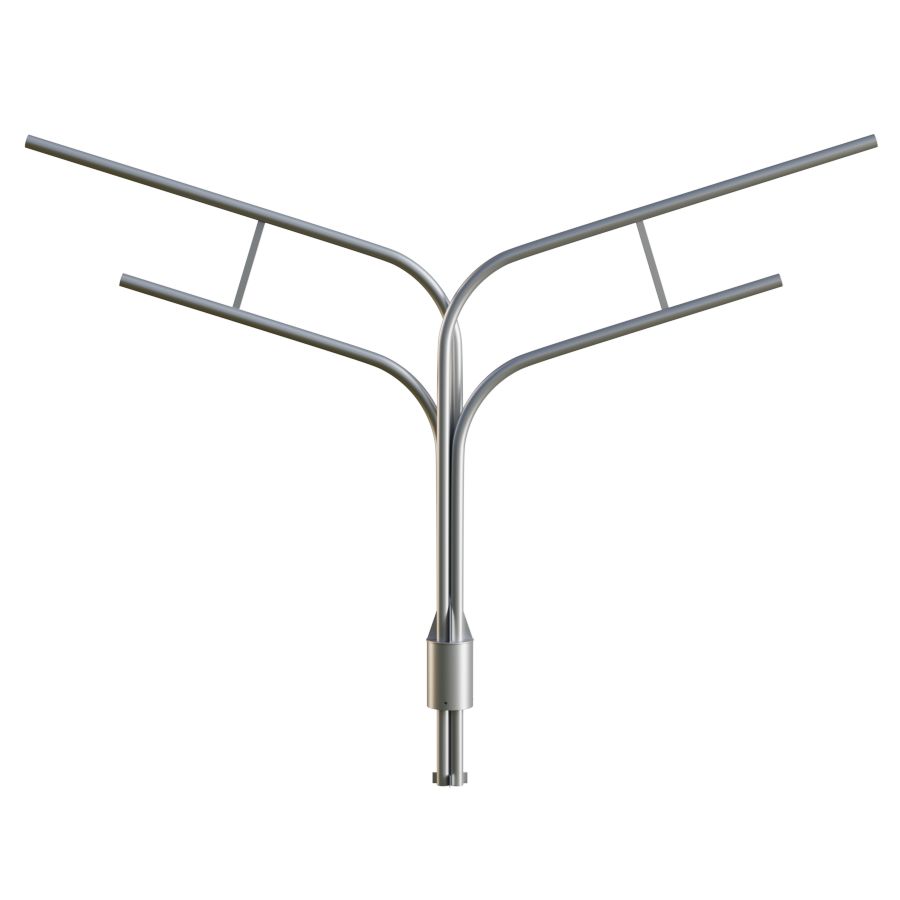

Кронштейн четырёхрожковый радиусный на обечайке, высота 1.5 м, вылет 1.5 м, посадочное место О1

Цена: 13 200 ₽

Подать заявку

* Указана ориентировочная розничная цена. Итоговая стоимость рассчитывается индивидуально и зависит от объёма поставки.

Характеристики

Высота (H, м)	1.5
Вылет (В, м)	1.5
Диаметр стопорного кольца (D, мм)	-
Диаметр обечайки (D, мм)	140
Расчетная масса (m, кг)	55
Угол наклона к горизонту (α, °)	5-75
Разворот между рожками (β, °)	0-180

Применение

Кронштейн 1К4-1,5-1,5-О1-β предназначен для установки четырёх консольных светильников на круглой трубчатой опоре наружного освещения под углом β (0–180 °) между ветвями. Радиусный изгиб и равномерное расположение рожков обеспечивают широкую четырёхлучевую световую зону без тёмных участков, что особенно эффективно на магистральных улицах, перекрёстках, площадях и вдоль фасадов зданий. Вылет 1,5 м и высота 1,5 м обеспечивают расширенную зону освещения при сохранении компактности конструкции.

Конструкция

Рожки выполнены из бесшовной стальной трубы Ø 48×2,5 мм с радиусом гиба 400 мм и приварены сплошным швом к обечайке из листовой стали толщиной 4 мм. Посадочное место О1 (внутр. Ø 133 мм) обеспечивает плотное и надёжное соединение с опорой без переходных адаптеров. Внутри корпуса организован сквозной кабель-канал Ø 16 мм, выводящий питание через гермоввод М20. На концах рожков установлены патрубки Ø 48 мм для хомутового крепления светильников Ø 42–48 мм. Антикоррозионная защита — горячее цинкование слоем 70–90 мкм с опцией порошковой окраски по RAL; расчётная нагрузка — до 20 кг на каждую ветвь при ветровом районе III.

Установка

Обечайка насаживается на опору на глубину не менее 160 мм и фиксируется двумя нержавеющими болтами М12×70 мм с моментом затяжки 60 Н·м. После выверки по уровню болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и герметизируется термоусадочной муфтой. Угол между ветвями β выставляется согласно проектному значению, наклон светильников регулируется в диапазоне 5–75 ° и фиксируется стопорными гайками. Монтаж выполняется на высоте ≥ 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.

Комплектующие

Список рекомендуемых комплектующих для кронштейнов 1К4-1,5-1,5-О1-β

Опора

ОТф(159/133)-6,0, ОТф(159/133)-7,0, ОТф(159/133)-8,0, ОТф(159/133)-9,0, ОТф(159/133)-10,0, ОТф(159/133)-12,0, ОТп(159/133)-6,0-2,0, ОТп(159/133)-7,0-2,0, ОТп(159/133)-8,0-2,0, ОТп(159/133)-9,0-2,0, ОТп(159/133)-6,0-1,5, ОТп(159/133)-7,0-1,5, ОТп(159/133)-8,0-1,5, ОТп(159/133)-9,0-1,5, ОТп(159/133)-10,0-2,0, ОТф(159/133)-11,0 показать ещё 5 позиций

Фундаментный блок

ФБ-0,159-1,5, ФБ-0,159-2,0, ФБ-0,159-2,5
