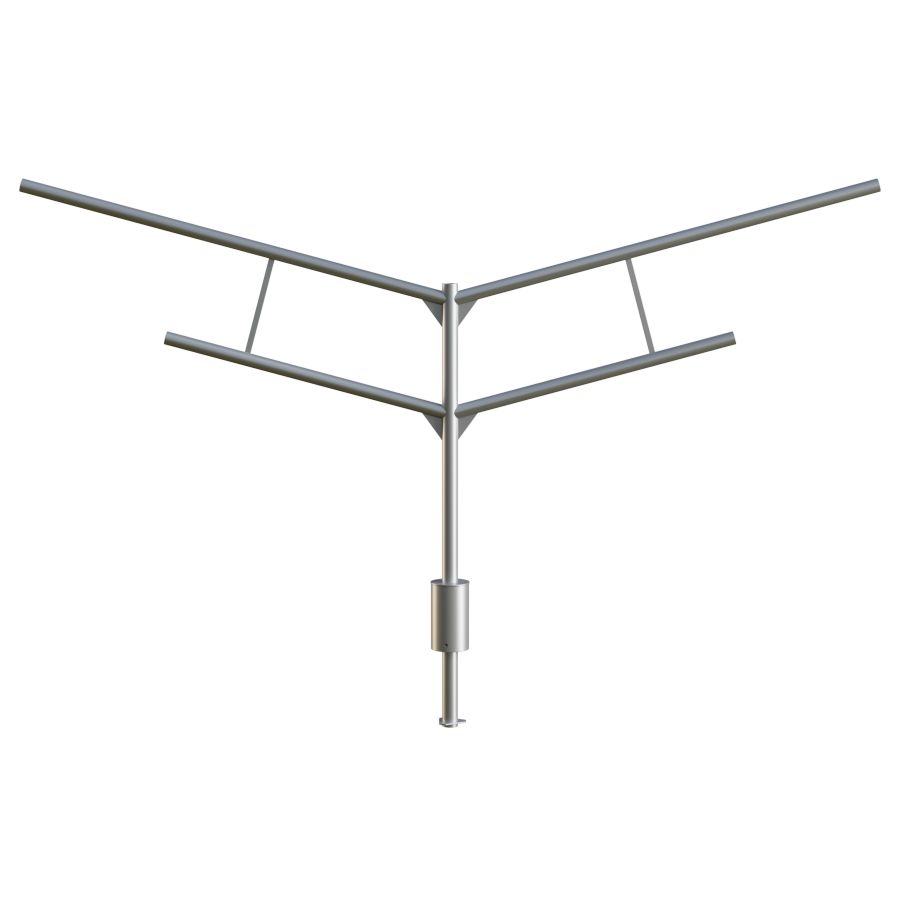

Кронштейн 2К4-2,0-2,0-О1-β предназначен для установки четырёх консольных светильников на круглой трубчатой опоре наружного освещения с угловой компоновкой ветвей под заданным углом β (0–180 °). Такая схема позволяет одновременно освещать проезжую часть, пешеходные зоны и фасады зданий с одной опоры. Вылет 2,0 м и высота 2,0 м обеспечивают расширенный охват территории при минимальном числе опор.
Рожки выполнены из бесшовной стальной трубы Ø 48×2,5 мм с радиусом гиба 400 мм и приварены сплошным швом к обечайке из листовой стали толщиной 4 мм. Посадочное место О1 (внутр. Ø 133 мм) обеспечивает плотное и надёжное соединение с опорой без адаптеров. Внутри корпуса расположен сквозной кабель-канал Ø 16 мм с выводом через гермоввод М20. Концы рожков оснащены патрубками Ø 48 мм для хомутового крепления светильников Ø 42–48 мм. Антикоррозионная защита — горячее цинкование слоем 70–90 мкм с опцией порошковой окраски по RAL; расчётная нагрузка — до 20 кг на каждую ветвь при ветровом районе III.
Обечайка насаживается на опору на глубину не менее 200 мм и фиксируется двумя нержавеющими болтами М12×70 мм с моментом затяжки 60 Н·м. После выверки по уровню болты окончательно протягиваются динамометрическим ключом. Питающий кабель прокладывается внутри кабель-канала и герметизируется термоусадочной муфтой. Угол β между ветвями выставляется по проектному значению, наклон светильников регулируется в диапазоне 5–75 ° и фиксируется стопорными гайками. Монтаж выполняется на высоте ≥ 7 м с соблюдением требований ПУЭ (гл. 7.1) и норм молниезащиты.
В таблице представлен список рекомендуемых комплектующих
для кронштейна 2К4-2,0-2,0-О1-β:
|
Опора |
ОТф(133/108)-8,0,
ОТф(133/108)-9,0,
ОТп(133/108)-8,0-2,0,
ОТп(133/108)-9,0-2,0,
ОТф(159/133)-8,0,
ОТф(159/133)-9,0,
ОТф(159/133)-10,0,
ОТф(159/133)-12,0,
ОТп(159/133)-8,0-2,0,
ОТп(159/133)-9,0-2,0,
ОСф-300-9,0-бл,
ОСф-400-8,5-бл,
ОСф-400-9,0-бл,
ОСф-700-8,5-бл,
ОСф-700-9,0-бл,
ОТп(133/108)-8,0-1,5,
ОТп(133/108)-9,0-1,5,
ОТп(159/133)-8,0-1,5,
ОТп(159/133)-9,0-1,5,
ОТп(159/133)-10,0-2,0,
ОТф(159/133)-11,0,
ОСф-300-8,5-л,
ОСф-300-9,0-л,
ОСф-400-8,5-л,
ОСф-400-9,0-л,
ОСф-700-8,5-л,
ОСф-700-9,0-л
показать
ещё 17 позиций
|
|
Фундаментный блок |
ФБ-0,133-2,0,
ФБ-0,133-2,5,
,
ФБ-0,159-2,0,
ФБ-0,159-2,5,
ФБ-0,219-2,0,
ФБ-0,219-2,5,
ФБ-0,219-3,0,
ФБ-0,273-2,0,
ФБ-0,273-2,5,
ФБ-0,273-3,0
|
|
Консоль |
К-0,219-1,4,
К-0,219-1,7,
К-0,219-2,0,
К-0,273-1,4,
К-0,273-1,7,
К-0,273-2,0
|
|
Фундамент выносной |
ФВ-0,219-2,0-1,4,
ФВ-0,219-2,0-1,7,
ФВ-0,219-2,0-2,0,
ФВ-0,219-2,5-1,4,
ФВ-0,219-2,5-1,7,
ФВ-0,219-2,5-2,0,
ФВ-0,219-3,0-1,4,
ФВ-0,219-3,0-1,7,
ФВ-0,219-3,0-2,0,
ФВ-0,273-2,0-1,4,
ФВ-0,273-2,0-1,7,
ФВ-0,273-2,0-2,0,
ФВ-0,273-2,5-1,4,
ФВ-0,273-2,5-1,7,
ФВ-0,273-2,5-2,0,
ФВ-0,273-3,0-1,4,
ФВ-0,273-3,0-1,7,
ФВ-0,273-3,0-2,0
показать
ещё 8 позиций
|
