ФБ-0,219-2,0

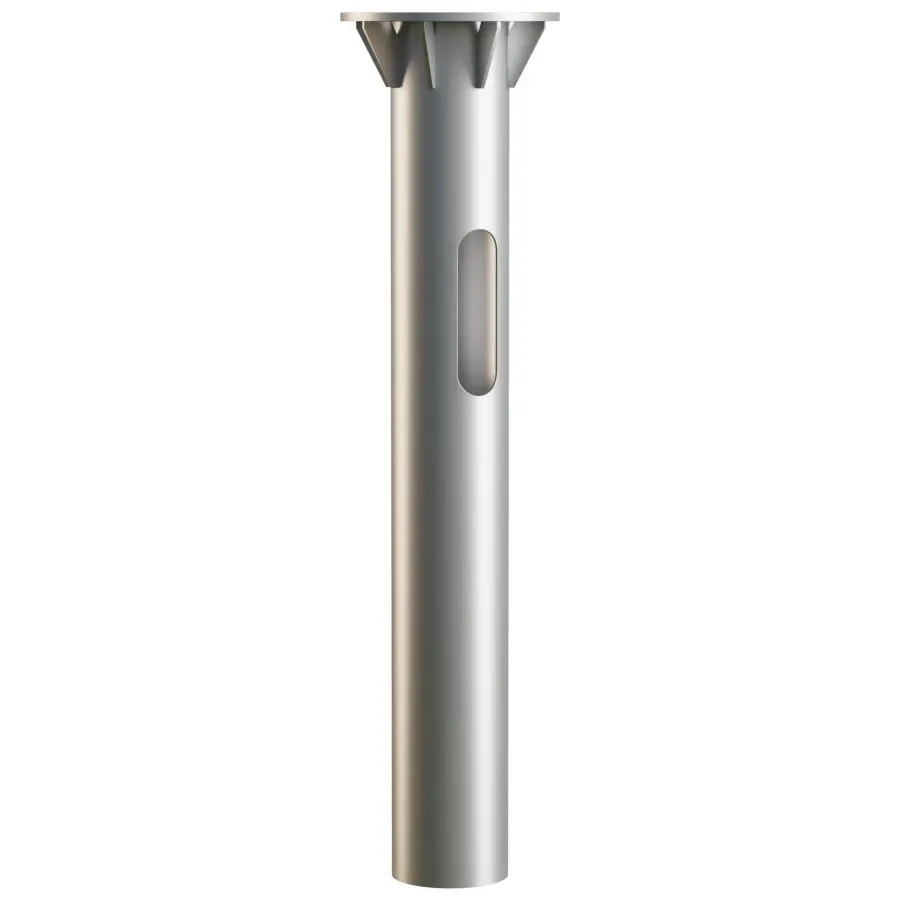

Блок используется там, где требуется быстрый монтаж и замена световых опор без длительных работ по бетонированию – в скверах, на пешеходных зонах, вдоль дорог и на стоянках. Он идеален для типовых стальных опор с фланцевым соединением, исключая необходимость создания сложного монолитного фундамента и обеспечивая минимальные сроки ввода в эксплуатацию. Корпус блока представляет собой сварной стальной стакан высотой 2 м с толщиной стенки 6 мм, рассчитанный на коммуникацию с трубой Ø 219 мм. Фланец выполнен из листовой стали и усилен ребрами жёсткости, чтобы противостоять ветровым нагрузкам и механическим воздействиям. Четыре стандартных отверстия Ø 16 мм позволяют использовать общедоступные анкерные болты для надёжного крепления опоры. Монтаж блоков осуществляется штатными монтажными бригадами КЗМК с применением собственного автотранспорта и специализированного подъемного оборудования. После выемки котлована необходимой глубины блок опускают под нивелир и временно фиксируют анкерными болтами. Обратная засыпка производится песчано-щебёчным материалом с послойной вибрационной трамбовкой в соответствии с регламентом монтажного участка завода. Заводской сервис «под ключ» включает в себя поставку, установку, проверку горизонтальности фланца и окончательную затяжку болтов динамометрическим ключом в течение одного рабочего дня.

В таблице представлен список рекомендуемых комплектующих для закладной ФБ-0,219-2,0:

Опора	ОСф-300-8,5-бл, ОСф-300-9,0-бл, ОСф-400-8,5-бл, ОСф-400-9,0-бл, ОСф-300-8,5-л, ОСф-300-9,0-л, ОСф-400-8,5-л, ОСф-400-9,0-л
Консоль	К-0,219-1,4, К-0,219-1,7, К-0,219-2,0
Фундамент выносной	ФВ-0,219-2,0-1,4, ФВ-0,219-2,0-1,7, ФВ-0,219-2,0-2,0, ФВ-0,219-2,5-1,4, ФВ-0,219-2,5-1,7, ФВ-0,219-2,5-2,0, ФВ-0,219-3,0-1,4, ФВ-0,219-3,0-1,7, ФВ-0,219-3,0-2,0
Кронштейн	1К1-1,5-1,5-О2, 1К1-2,0-2,0-О2, 1К1-2,5-2,5-О2, 2К1-1,5-1,5-О2, 2К1-2,0-2,0-О2, 2К1-2,5-2,5-О2, 1К2-1,5-1,5-О2-β, 1К2-2,0-2,0-О2-β, 1К2-2,5-2,5-О2-β, 2К2-1,5-1,5-О2-β, 2К2-2,0-2,0-О2-β, 2К2-2,5-2,5-О2-β, 1К3-1,5-1,5-О2-β, 1К3-2,0-2,0-О2-β, 1К3-2,5-2,5-О2-β, 2К3-1,5-1,5-О2-β, 2К3-2,0-2,0-О2-β, 2К3-2,5-2,5-О2-β, 1К4-1,5-1,5-О2-β, 1К4-2,0-2,0-О2-β, 1К4-2,5-2,5-О2-β, 2К4-1,5-1,5-О2-β, 2К4-2,0-2,0-О2-β, 2К4-2,5-2,5-О2-β, 1К1-1,5-1,5-О1, 1К1-1,5-1,5-О3, 1К1-2,0-2,0-О1, 1К1-2,0-2,0-О3, 1К1-2,5-2,5-О1, 1К1-2,5-2,5-О3, 1К1-1,5-1,5-О4, 1К1-2,0-2,0-О4, 1К1-2,5-2,5-О4, 1К1-1,5-1,5-Ф2, 1К1-1,5-1,5-Ф3, 1К1-1,5-1,5-Ф5, 1К1-1,5-1,5-Ф6, 1К1-2,0-2,0-Ф2, 1К1-2,0-2,0-Ф3, 1К1-2,0-2,0-Ф5, 1К1-2,0-2,0-Ф6, 1К1-2,5-2,5-Ф2, 1К1-2,5-2,5-Ф3, 1К1-2,5-2,5-Ф5, 1К1-2,5-2,5-Ф6, 1К1-1,5-1,5-П, 1К1-2,0-2,0-П, 1К1-2,5-2,5-П, 1К2-1,5-1,5-О1-β, 1К2-1,5-1,5-О3-β, 1К2-2,0-2,0-О1-β, 1К2-2,0-2,0-О3-β, 1К2-2,5-2,5-О1-β, 1К2-1,5-1,5-Ф2-β, 1К2-1,5-1,5-Ф3-β, 1К2-1,5-1,5-Ф5-β, 1К2-1,5-1,5-Ф6-β, 1К2-2,0-2,0-Ф2-β, 1К2-2,0-2,0-Ф3-β, 1К2-2,0-2,0-Ф5-β, 1К2-2,0-2,0-Ф6-β, 1К2-2,5-2,5-Ф2-β, 1К2-2,5-2,5-Ф3-β, 1К2-2,5-2,5-Ф5-β, 1К2-2,5-2,5-Ф6-β, 1К2-1,5-1,5-П-β, 1К2-2,0-2,0-П-β, 1К2-2,5-2,5-П-β, 1К3-1,5-1,5-О1-β, 1К3-1,5-1,5-О3-β, 1К3-2,0-2,0-О1-β, 1К3-2,0-2,0-О3-β, 1К3-2,5-2,5-О1-β, 1К3-2,5-2,5-О3-β, 1К3-1,5-1,5-Ф2-β, 1К3-1,5-1,5-Ф3-β, 1К3-1,5-1,5-Ф5-β, 1К3-1,5-1,5-Ф6-β, 1К3-2,0-2,0-Ф2-β, 1К3-2,0-2,0-Ф3-β, 1К3-2,0-2,0-Ф5-β, 1К3-2,0-2,0-Ф6-β, 1К3-2,5-2,5-Ф2-β, 1К3-2,5-2,5-Ф3-β, 1К3-2,5-2,5-Ф5-β, 1К3-2,5-2,5-Ф6-β, 1К4-1,5-1,5-О1-β, 1К4-1,5-1,5-О3-β, 1К4-2,0-2,0-О1-β, 1К4-2,0-2,0-О3-β, 1К4-2,5-2,5-О1-β, 1К4-2,5-2,5-О3-β, 1К4-1,5-1,5-Ф2-β, 1К4-1,5-1,5-Ф3-β, 1К4-1,5-1,5-Ф5-β, 1К4-1,5-1,5-Ф6-β, 1К4-2,0-2,0-Ф2-β, 1К4-2,0-2,0-Ф3-β, 1К4-2,0-2,0-Ф5-β, 1К4-2,0-2,0-Ф6-β, 1К4-2,5-2,5-Ф2-β, 1К4-2,5-2,5-Ф5-β, 1К4-2,5-2,5-Ф6-β, 2К1-1,5-1,5-О1, 2К1-1,5-1,5-О3, 2К1-2,0-2,0-О1, 2К1-2,0-2,0-О3, 2К1-2,5-2,5-О1, 2К1-2,5-2,5-О3, 2К1-1,5-1,5-Ф2, 2К1-1,5-1,5-Ф3, 2К1-1,5-1,5-Ф5, 2К1-1,5-1,5-Ф6, 2К1-2,0-2,0-Ф2, 2К1-2,0-2,0-Ф3, 2К1-2,0-2,0-Ф5, 2К1-2,0-2,0-Ф6, 2К1-2,5-2,5-Ф2, 2К1-2,5-2,5-Ф3, 2К1-2,5-2,5-Ф5, 2К1-2,5-2,5-Ф6, 2К2-1,5-1,5-О1-β, 2К2-1,5-1,5-О3-β, 2К2-2,0-2,0-О1-β, 2К2-2,0-2,0-О3-β, 2К2-2,5-2,5-О1-β, 2К2-2,5-2,5-О3-β, 2К2-1,5-1,5-Ф2-β, 2К2-1,5-1,5-Ф3-β, 2К2-1,5-1,5-Ф5-β, 2К2-1,5-1,5-Ф6-β, 2К2-2,0-2,0-Ф2-β, 2К2-2,0-2,0-Ф3-β, 2К2-2,0-2,0-Ф5-β, 2К2-2,0-2,0-Ф6-β, 2К2-2,5-2,5-Ф2-β, 2К2-2,5-2,5-Ф3-β, 2К2-2,5-2,5-Ф5-β, 2К2-2,5-2,5-Ф6-β, 2К3-1,5-1,5-О1-β, 2К3-1,5-1,5-О3-β, 2К3-2,0-2,0-О1-β, 2К3-2,0-2,0-О3-β, 2К3-2,5-2,5-О1-β, 2К3-2,5-2,5-О3-β, 2К3-1,5-1,5-Ф2-β, 2К3-1,5-1,5-Ф3-β, 2К3-1,5-1,5-Ф5-β, 2К3-1,5-1,5-Ф6-β, 2К3-2,0-2,0-Ф2-β, 2К3-2,0-2,0-Ф3-β, 2К3-2,0-2,0-Ф5-β, 2К3-2,0-2,0-Ф6-β, 2К3-2,5-2,5-Ф2-β, 2К3-2,5-2,5-Ф3-β, 2К3-2,5-2,5-Ф5-β, 2К4-1,5-1,5-О1-β, 2К4-1,5-1,5-О3-β, 2К4-2,0-2,0-О1-β, 2К4-2,0-2,0-О3-β, 2К4-2,5-2,5-О1-β, 2К4-2,5-2,5-О3-β, 2К4-1,5-1,5-Ф2-β, 2К4-1,5-1,5-Ф3-β, 2К4-1,5-1,5-Ф5-β, 2К4-1,5-1,5-Ф6-β, 2К4-2,0-2,0-Ф2-β, 2К4-2,0-2,0-Ф3-β, 2К4-2,0-2,0-Ф5-β, 2К4-2,0-2,0-Ф6-β, 2К4-2,5-2,5-Ф2-β, 2К4-2,5-2,5-Ф3-β, 2К4-2,5-2,5-Ф5-β, 2К4-2,5-2,5-Ф6-β, 3П1-0,2-1,5-О1, 3П1-0,2-1,5-Ф3, 3П1-0,2-1,5-Ф4, 3П1-0,2-1,5-Ф5, 3П1-0,2-1,5-Ф6, 3П2-0,2-1,5-О1, 3П2-0,2-1,5-Ф3, 3П2-0,2-1,5-Ф4, 3П2-0,2-1,5-Ф5, 3П2-0,2-1,5-Ф6, 3П1-0,2-0,5-О1, 3П1-0,2-1,0-О1, 3П1-0,2-0,5-Ф3, 3П1-0,2-0,5-Ф4, 3П1-0,2-0,5-Ф5, 3П1-0,2-0,5-Ф6, 3П1-0,2-1,0-Ф3, 3П1-0,2-1,0-Ф4, 3П1-0,2-1,0-Ф5, 3П1-0,2-1,0-Ф6, 3П2-0,2-0,5-О1, 3П2-0,2-1,0-О1, 3П2-0,2-0,5-Ф3, 3П2-0,2-0,5-Ф4, 3П2-0,2-0,5-Ф5, 3П2-0,2-0,5-Ф6, 3П2-0,2-1,0-Ф3, 3П2-0,2-1,0-Ф4, 3П2-0,2-1,0-Ф5, 3П2-0,2-1,0-Ф6 показать ещё 194 позиции
