Консоль для силовых опор под трубу с диаметром 219 мм и длиной 1.4 м
Наличие: продукция изготавливается под заказ
Цена от: 10 999
Характеристики
Диаметр трубы (D, мм) 219
Длина (L, м) 1.4
Диаметр фланца (A, мм) 440
Расчетная масса (m, кг) 89
Межцентровые расстояния (h, мм) 340
Применение
Консоль применяется там, где основной фундаментный блок невозможно установить в точке монтажа из-за подземных коммуникаций или других препятствий. С её помощью вынос опоры на 1,4 м позволяет располагать светильник или антенну в требуемой точке, не нарушая расположение фундамента. Чаще всего используют на магистралях и перекрёстках, на промышленных площадках и автостоянках, когда необходимо обойти инженерные сети или обеспечить оптимальный угол освещения.
Конструкция

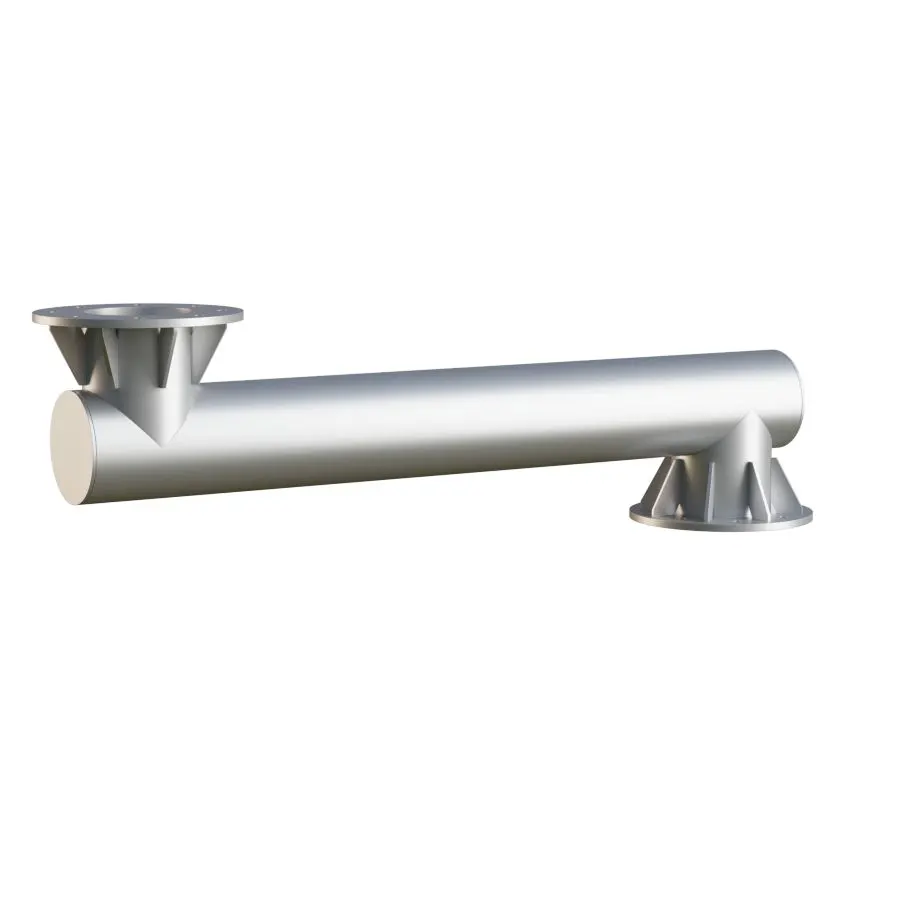

Изготовленная из прочного стального проката, консоль представляет собой прямую трубу с наварным фланцем на конце. Фланец усилен радиальными рёбрами и снабжён восемью монтажными проушинами для болтов диаметром 28 мм, что обеспечивает высокую устойчивость к ветровым и динамическим нагрузкам. Толщина фланца и стенки трубы подобрана так, чтобы сочетать минимальный вес (около 89 кг) и достаточный запас прочности без избыточного металлоёмкости.
Установка
При установке консоль накладывают на фланец фундаментного блока, ориентируют вынос в нужном направлении и временно фиксируют анкерными болтами. После этого проводят послойную обратную засыпку песчано-щебёчным грунтом с трамбовкой, чтобы устранить пустоты под опорой. Окончательная затяжка всех крепёжных элементов динамометрическим ключом выполняется сразу после уплотнения, после чего в выносную трубу устанавливают мачту или предусмотренное оборудование — всё это занимает один монтажный цикл без дополнительных сварочных или бетонных работ.
Комплектующие

В таблице представлен список рекомендуемых комплектующих для закладной К-0,219-1,4:

Опора ОСф-300-8,5-бл, ОСф-300-9,0-бл, ОСф-400-8,5-бл, ОСф-400-9,0-бл, ОСф-300-8,5-л, ОСф-300-9,0-л, ОСф-400-8,5-л, ОСф-400-9,0-л
Фундаментный блок ФБ-0,219-2,0, ФБ-0,219-2,5, ФБ-0,219-3,0
Фундамент выносной ФВ-0,219-2,0-1,4, ФВ-0,219-2,0-1,7, ФВ-0,219-2,0-2,0, ФВ-0,219-2,5-1,4, ФВ-0,219-2,5-1,7, ФВ-0,219-2,5-2,0, ФВ-0,219-3,0-1,4, ФВ-0,219-3,0-1,7, ФВ-0,219-3,0-2,0
Кронштейн 1К1-1,5-1,5-О2, 1К1-2,0-2,0-О2, 1К1-2,5-2,5-О2, 2К1-1,5-1,5-О2, 2К1-2,0-2,0-О2, 2К1-2,5-2,5-О2, 1К2-1,5-1,5-О2-β, 1К2-2,0-2,0-О2-β, 1К2-2,5-2,5-О2-β, 2К2-1,5-1,5-О2-β, 2К2-2,0-2,0-О2-β, 2К2-2,5-2,5-О2-β, 1К3-1,5-1,5-О2-β, 1К3-2,0-2,0-О2-β, 1К3-2,5-2,5-О2-β, 2К3-1,5-1,5-О2-β, 2К3-2,0-2,0-О2-β, 2К3-2,5-2,5-О2-β, 1К4-1,5-1,5-О2-β, 1К4-2,0-2,0-О2-β, 1К4-2,5-2,5-О2-β, 2К4-1,5-1,5-О2-β, 2К4-2,0-2,0-О2-β, 2К4-2,5-2,5-О2-β, 1К1-1,5-1,5-О1, 1К1-1,5-1,5-О3, 1К1-2,0-2,0-О1, 1К1-2,0-2,0-О3, 1К1-2,5-2,5-О1, 1К1-2,5-2,5-О3, 1К1-1,5-1,5-О4, 1К1-2,0-2,0-О4, 1К1-2,5-2,5-О4, 1К1-1,5-1,5-Ф2, 1К1-1,5-1,5-Ф3, 1К1-1,5-1,5-Ф5, 1К1-1,5-1,5-Ф6, 1К1-2,0-2,0-Ф2, 1К1-2,0-2,0-Ф3, 1К1-2,0-2,0-Ф5, 1К1-2,0-2,0-Ф6, 1К1-2,5-2,5-Ф2, 1К1-2,5-2,5-Ф3, 1К1-2,5-2,5-Ф5, 1К1-2,5-2,5-Ф6, 1К1-1,5-1,5-П, 1К1-2,0-2,0-П, 1К1-2,5-2,5-П, 1К2-1,5-1,5-О1-β, 1К2-1,5-1,5-О3-β, 1К2-2,0-2,0-О1-β, 1К2-2,0-2,0-О3-β, 1К2-2,5-2,5-О1-β, 1К2-1,5-1,5-Ф2-β, 1К2-1,5-1,5-Ф3-β, 1К2-1,5-1,5-Ф5-β, 1К2-1,5-1,5-Ф6-β, 1К2-2,0-2,0-Ф2-β, 1К2-2,0-2,0-Ф3-β, 1К2-2,0-2,0-Ф5-β, 1К2-2,0-2,0-Ф6-β, 1К2-2,5-2,5-Ф2-β, 1К2-2,5-2,5-Ф3-β, 1К2-2,5-2,5-Ф5-β, 1К2-2,5-2,5-Ф6-β, 1К2-1,5-1,5-П-β, 1К2-2,0-2,0-П-β, 1К2-2,5-2,5-П-β, 1К3-1,5-1,5-О1-β, 1К3-1,5-1,5-О3-β, 1К3-2,0-2,0-О1-β, 1К3-2,0-2,0-О3-β, 1К3-2,5-2,5-О1-β, 1К3-2,5-2,5-О3-β, 1К3-1,5-1,5-Ф2-β, 1К3-1,5-1,5-Ф3-β, 1К3-1,5-1,5-Ф5-β, 1К3-1,5-1,5-Ф6-β, 1К3-2,0-2,0-Ф2-β, 1К3-2,0-2,0-Ф3-β, 1К3-2,0-2,0-Ф5-β, 1К3-2,0-2,0-Ф6-β, 1К3-2,5-2,5-Ф2-β, 1К3-2,5-2,5-Ф3-β, 1К3-2,5-2,5-Ф5-β, 1К3-2,5-2,5-Ф6-β, 1К4-1,5-1,5-О1-β, 1К4-1,5-1,5-О3-β, 1К4-2,0-2,0-О1-β, 1К4-2,0-2,0-О3-β, 1К4-2,5-2,5-О1-β, 1К4-2,5-2,5-О3-β, 1К4-1,5-1,5-Ф2-β, 1К4-1,5-1,5-Ф3-β, 1К4-1,5-1,5-Ф5-β, 1К4-1,5-1,5-Ф6-β, 1К4-2,0-2,0-Ф2-β, 1К4-2,0-2,0-Ф3-β, 1К4-2,0-2,0-Ф5-β, 1К4-2,0-2,0-Ф6-β, 1К4-2,5-2,5-Ф2-β, 1К4-2,5-2,5-Ф5-β, 1К4-2,5-2,5-Ф6-β, 2К1-1,5-1,5-О1, 2К1-1,5-1,5-О3, 2К1-2,0-2,0-О1, 2К1-2,0-2,0-О3, 2К1-2,5-2,5-О1, 2К1-2,5-2,5-О3, 2К1-1,5-1,5-Ф2, 2К1-1,5-1,5-Ф3, 2К1-1,5-1,5-Ф5, 2К1-1,5-1,5-Ф6, 2К1-2,0-2,0-Ф2, 2К1-2,0-2,0-Ф3, 2К1-2,0-2,0-Ф5, 2К1-2,0-2,0-Ф6, 2К1-2,5-2,5-Ф2, 2К1-2,5-2,5-Ф3, 2К1-2,5-2,5-Ф5, 2К1-2,5-2,5-Ф6, 2К2-1,5-1,5-О1-β, 2К2-1,5-1,5-О3-β, 2К2-2,0-2,0-О1-β, 2К2-2,0-2,0-О3-β, 2К2-2,5-2,5-О1-β, 2К2-2,5-2,5-О3-β, 2К2-1,5-1,5-Ф2-β, 2К2-1,5-1,5-Ф3-β, 2К2-1,5-1,5-Ф5-β, 2К2-1,5-1,5-Ф6-β, 2К2-2,0-2,0-Ф2-β, 2К2-2,0-2,0-Ф3-β, 2К2-2,0-2,0-Ф5-β, 2К2-2,0-2,0-Ф6-β, 2К2-2,5-2,5-Ф2-β, 2К2-2,5-2,5-Ф3-β, 2К2-2,5-2,5-Ф5-β, 2К2-2,5-2,5-Ф6-β, 2К3-1,5-1,5-О1-β, 2К3-1,5-1,5-О3-β, 2К3-2,0-2,0-О1-β, 2К3-2,0-2,0-О3-β, 2К3-2,5-2,5-О1-β, 2К3-2,5-2,5-О3-β, 2К3-1,5-1,5-Ф2-β, 2К3-1,5-1,5-Ф3-β, 2К3-1,5-1,5-Ф5-β, 2К3-1,5-1,5-Ф6-β, 2К3-2,0-2,0-Ф2-β, 2К3-2,0-2,0-Ф3-β, 2К3-2,0-2,0-Ф5-β, 2К3-2,0-2,0-Ф6-β, 2К3-2,5-2,5-Ф2-β, 2К3-2,5-2,5-Ф3-β, 2К3-2,5-2,5-Ф5-β, 2К4-1,5-1,5-О1-β, 2К4-1,5-1,5-О3-β, 2К4-2,0-2,0-О1-β, 2К4-2,0-2,0-О3-β, 2К4-2,5-2,5-О1-β, 2К4-2,5-2,5-О3-β, 2К4-1,5-1,5-Ф2-β, 2К4-1,5-1,5-Ф3-β, 2К4-1,5-1,5-Ф5-β, 2К4-1,5-1,5-Ф6-β, 2К4-2,0-2,0-Ф2-β, 2К4-2,0-2,0-Ф3-β, 2К4-2,0-2,0-Ф5-β, 2К4-2,0-2,0-Ф6-β, 2К4-2,5-2,5-Ф2-β, 2К4-2,5-2,5-Ф3-β, 2К4-2,5-2,5-Ф5-β, 2К4-2,5-2,5-Ф6-β, 3П1-0,2-1,5-О1, 3П1-0,2-1,5-Ф3, 3П1-0,2-1,5-Ф4, 3П1-0,2-1,5-Ф5, 3П1-0,2-1,5-Ф6, 3П2-0,2-1,5-О1, 3П2-0,2-1,5-Ф3, 3П2-0,2-1,5-Ф4, 3П2-0,2-1,5-Ф5, 3П2-0,2-1,5-Ф6, 3П1-0,2-0,5-О1, 3П1-0,2-1,0-О1, 3П1-0,2-0,5-Ф3, 3П1-0,2-0,5-Ф4, 3П1-0,2-0,5-Ф5, 3П1-0,2-0,5-Ф6, 3П1-0,2-1,0-Ф3, 3П1-0,2-1,0-Ф4, 3П1-0,2-1,0-Ф5, 3П1-0,2-1,0-Ф6, 3П2-0,2-0,5-О1, 3П2-0,2-1,0-О1, 3П2-0,2-0,5-Ф3, 3П2-0,2-0,5-Ф4, 3П2-0,2-0,5-Ф5, 3П2-0,2-0,5-Ф6, 3П2-0,2-1,0-Ф3, 3П2-0,2-1,0-Ф4, 3П2-0,2-1,0-Ф5, 3П2-0,2-1,0-Ф6

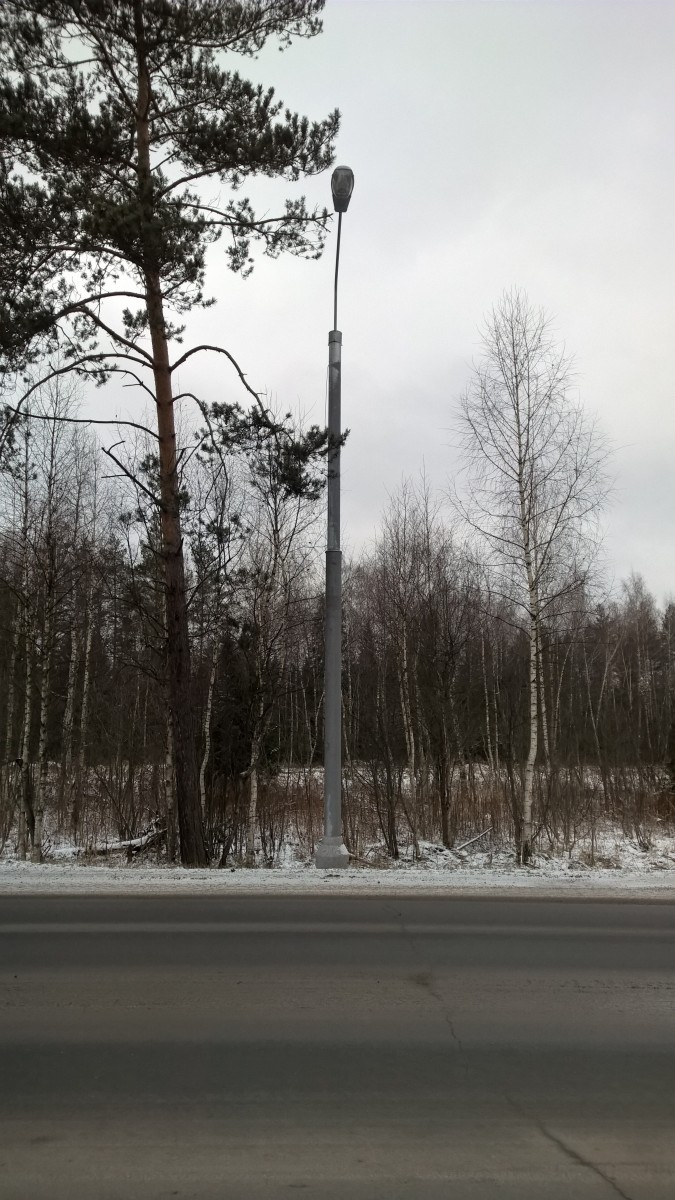

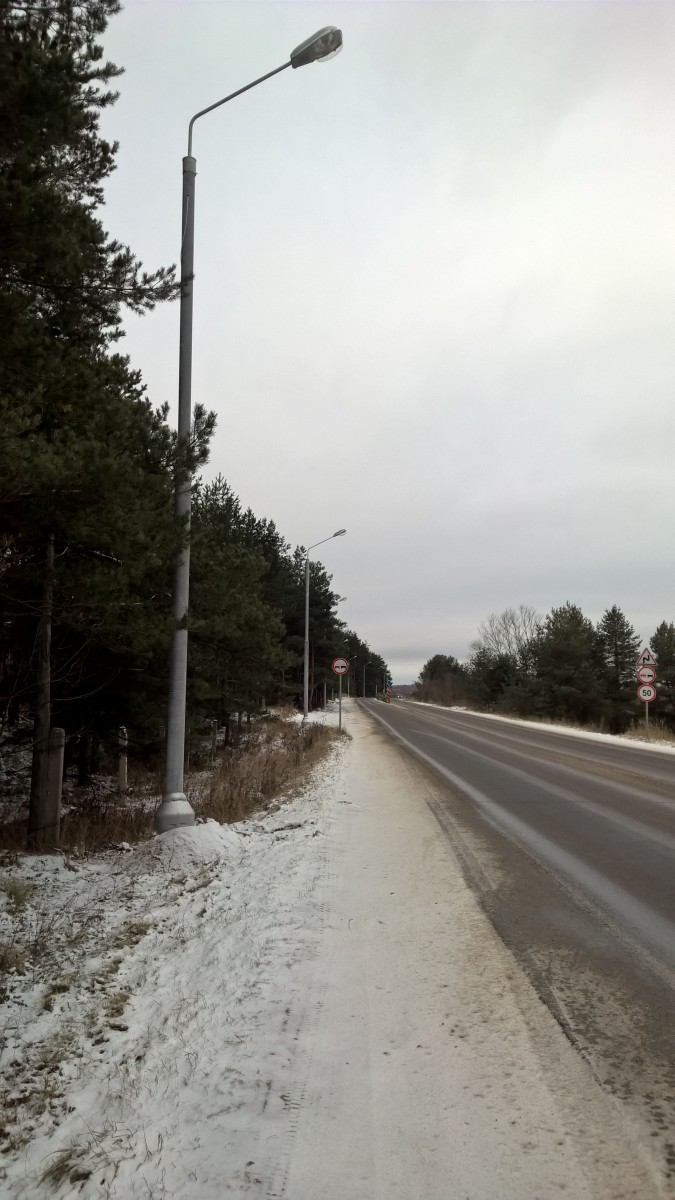

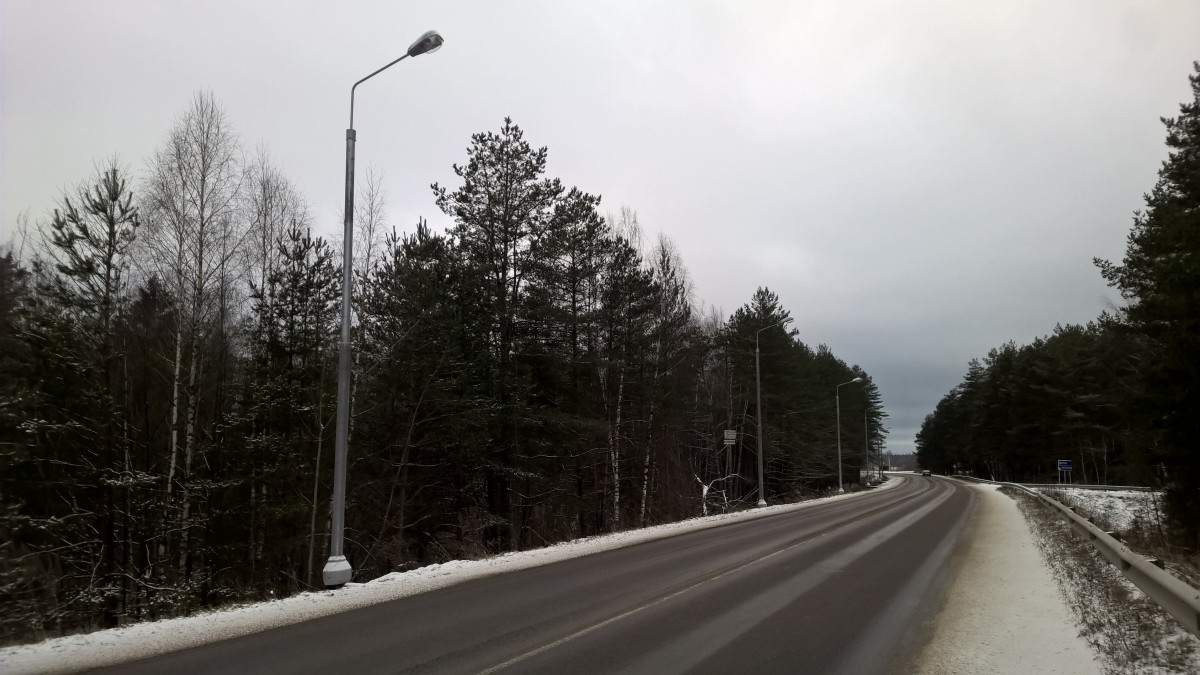

Консоли на объектах
