ФВ-0,219-2,0-1,4

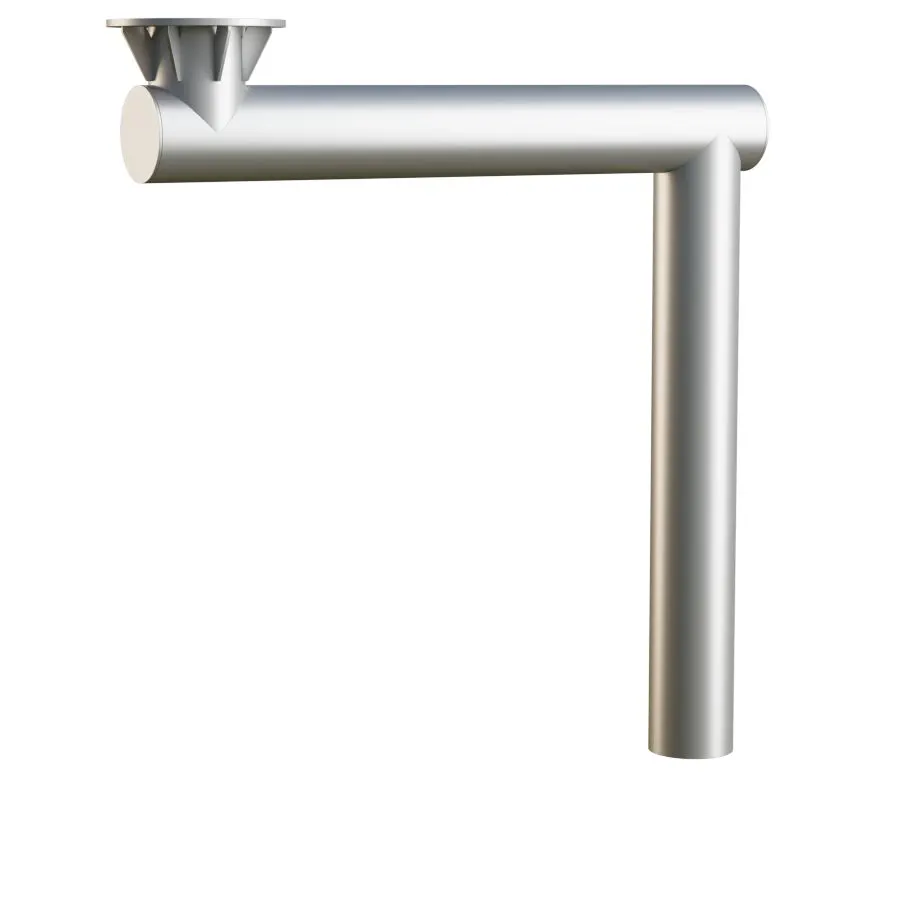

Выносной фундамент применяется там, где невозможно или нежелательно располагать обычный фундаментный блок непосредственно под опорой — например, при наличии подземных коммуникаций, дренажных каналов или архитектурных препятствий. Горизонтальный вынос 1,4 м позволяет сместить опорную трубу в сторону, сохранив прежнее расположение фундамента. Решение рассчитано на уличное освещение вдоль дорог и перекрёстков, на автостоянках и в промышленных зонах, где требуется обход коммуникаций без изменения генерального плана. Стакан: цилиндрическая стальная труба Ø 219 мм, стенка 4–6 мм, высота 2 000 мм.
Вынос: прямой отрезок трубы длиной 1 400 мм, выполняющий функцию горизонтального смещения.
Фланец: круглый Ø 440 мм, толщина 16 мм, усилен радиальными рёбрами жёсткости.
Отверстия: шесть монтажных отверстий Ø 28 мм на окружности Ø 340 мм для анкерных болтов.
Покрытие: горячее цинкование ≥ 70 мкм для коррозионной защиты.
Масса: около 120 кг, что обеспечивает устойчивость при ветровых нагрузках. Подготовка основания: котлован глубиной с учётом промерзания грунта, достаточный для полного погружения стакана.
Монтаж фундамента: опускание выносного фундамента в котлован, выравнивание фланца по уровню и ориентирование выноса в нужном направлении.
Фиксация: временная установка анкерных болтов Ø 28 мм через отверстия фланца.
Обратная засыпка: послойная укладка песчано-щебёчного грунта и вибрационная трамбовка для устранения пустот и формирования ровного опорного основания.
Окончательная затяжка: динамометрическим ключом затянуть все болты до проектного момента сразу после уплотнения.
Установка опоры: монтаж трубы Ø 219 мм и светильника в выносной фундамент в тот же день без бетонных работ или сварки на месте.

В таблице представлен список рекомендуемых комплектующих для закладной ФВ-0,219-2,0-1,4:

Опора	ОСф-300-8,5-бл, ОСф-300-9,0-бл, ОСф-400-8,5-бл, ОСф-400-9,0-бл, ОСф-300-8,5-л, ОСф-300-9,0-л, ОСф-400-8,5-л, ОСф-400-9,0-л
Фундаментный блок	ФБ-0,219-2,0, ФБ-0,219-2,5, ФБ-0,219-3,0
Консоль	К-0,219-1,4, К-0,219-1,7, К-0,219-2,0
Кронштейн	1К1-1,5-1,5-О2, 1К1-2,0-2,0-О2, 1К1-2,5-2,5-О2, 2К1-1,5-1,5-О2, 2К1-2,0-2,0-О2, 2К1-2,5-2,5-О2, 1К2-1,5-1,5-О2-β, 1К2-2,0-2,0-О2-β, 1К2-2,5-2,5-О2-β, 2К2-1,5-1,5-О2-β, 2К2-2,0-2,0-О2-β, 2К2-2,5-2,5-О2-β, 1К3-1,5-1,5-О2-β, 1К3-2,0-2,0-О2-β, 1К3-2,5-2,5-О2-β, 2К3-1,5-1,5-О2-β, 2К3-2,0-2,0-О2-β, 2К3-2,5-2,5-О2-β, 1К4-1,5-1,5-О2-β, 1К4-2,0-2,0-О2-β, 1К4-2,5-2,5-О2-β, 2К4-1,5-1,5-О2-β, 2К4-2,0-2,0-О2-β, 2К4-2,5-2,5-О2-β, 1К1-1,5-1,5-О1, 1К1-1,5-1,5-О3, 1К1-2,0-2,0-О1, 1К1-2,0-2,0-О3, 1К1-2,5-2,5-О1, 1К1-2,5-2,5-О3, 1К1-1,5-1,5-О4, 1К1-2,0-2,0-О4, 1К1-2,5-2,5-О4, 1К1-1,5-1,5-Ф2, 1К1-1,5-1,5-Ф3, 1К1-1,5-1,5-Ф5, 1К1-1,5-1,5-Ф6, 1К1-2,0-2,0-Ф2, 1К1-2,0-2,0-Ф3, 1К1-2,0-2,0-Ф5, 1К1-2,0-2,0-Ф6, 1К1-2,5-2,5-Ф2, 1К1-2,5-2,5-Ф3, 1К1-2,5-2,5-Ф5, 1К1-2,5-2,5-Ф6, 1К1-1,5-1,5-П, 1К1-2,0-2,0-П, 1К1-2,5-2,5-П, 1К2-1,5-1,5-О1-β, 1К2-1,5-1,5-О3-β, 1К2-2,0-2,0-О1-β, 1К2-2,0-2,0-О3-β, 1К2-2,5-2,5-О1-β, 1К2-1,5-1,5-Ф2-β, 1К2-1,5-1,5-Ф3-β, 1К2-1,5-1,5-Ф5-β, 1К2-1,5-1,5-Ф6-β, 1К2-2,0-2,0-Ф2-β, 1К2-2,0-2,0-Ф3-β, 1К2-2,0-2,0-Ф5-β, 1К2-2,0-2,0-Ф6-β, 1К2-2,5-2,5-Ф2-β, 1К2-2,5-2,5-Ф3-β, 1К2-2,5-2,5-Ф5-β, 1К2-2,5-2,5-Ф6-β, 1К2-1,5-1,5-П-β, 1К2-2,0-2,0-П-β, 1К2-2,5-2,5-П-β, 1К3-1,5-1,5-О1-β, 1К3-1,5-1,5-О3-β, 1К3-2,0-2,0-О1-β, 1К3-2,0-2,0-О3-β, 1К3-2,5-2,5-О1-β, 1К3-2,5-2,5-О3-β, 1К3-1,5-1,5-Ф2-β, 1К3-1,5-1,5-Ф3-β, 1К3-1,5-1,5-Ф5-β, 1К3-1,5-1,5-Ф6-β, 1К3-2,0-2,0-Ф2-β, 1К3-2,0-2,0-Ф3-β, 1К3-2,0-2,0-Ф5-β, 1К3-2,0-2,0-Ф6-β, 1К3-2,5-2,5-Ф2-β, 1К3-2,5-2,5-Ф3-β, 1К3-2,5-2,5-Ф5-β, 1К3-2,5-2,5-Ф6-β, 1К4-1,5-1,5-О1-β, 1К4-1,5-1,5-О3-β, 1К4-2,0-2,0-О1-β, 1К4-2,0-2,0-О3-β, 1К4-2,5-2,5-О1-β, 1К4-2,5-2,5-О3-β, 1К4-1,5-1,5-Ф2-β, 1К4-1,5-1,5-Ф3-β, 1К4-1,5-1,5-Ф5-β, 1К4-1,5-1,5-Ф6-β, 1К4-2,0-2,0-Ф2-β, 1К4-2,0-2,0-Ф3-β, 1К4-2,0-2,0-Ф5-β, 1К4-2,0-2,0-Ф6-β, 1К4-2,5-2,5-Ф2-β, 1К4-2,5-2,5-Ф5-β, 1К4-2,5-2,5-Ф6-β, 2К1-1,5-1,5-О1, 2К1-1,5-1,5-О3, 2К1-2,0-2,0-О1, 2К1-2,0-2,0-О3, 2К1-2,5-2,5-О1, 2К1-2,5-2,5-О3, 2К1-1,5-1,5-Ф2, 2К1-1,5-1,5-Ф3, 2К1-1,5-1,5-Ф5, 2К1-1,5-1,5-Ф6, 2К1-2,0-2,0-Ф2, 2К1-2,0-2,0-Ф3, 2К1-2,0-2,0-Ф5, 2К1-2,0-2,0-Ф6, 2К1-2,5-2,5-Ф2, 2К1-2,5-2,5-Ф3, 2К1-2,5-2,5-Ф5, 2К1-2,5-2,5-Ф6, 2К2-1,5-1,5-О1-β, 2К2-1,5-1,5-О3-β, 2К2-2,0-2,0-О1-β, 2К2-2,0-2,0-О3-β, 2К2-2,5-2,5-О1-β, 2К2-2,5-2,5-О3-β, 2К2-1,5-1,5-Ф2-β, 2К2-1,5-1,5-Ф3-β, 2К2-1,5-1,5-Ф5-β, 2К2-1,5-1,5-Ф6-β, 2К2-2,0-2,0-Ф2-β, 2К2-2,0-2,0-Ф3-β, 2К2-2,0-2,0-Ф5-β, 2К2-2,0-2,0-Ф6-β, 2К2-2,5-2,5-Ф2-β, 2К2-2,5-2,5-Ф3-β, 2К2-2,5-2,5-Ф5-β, 2К2-2,5-2,5-Ф6-β, 2К3-1,5-1,5-О1-β, 2К3-1,5-1,5-О3-β, 2К3-2,0-2,0-О1-β, 2К3-2,0-2,0-О3-β, 2К3-2,5-2,5-О1-β, 2К3-2,5-2,5-О3-β, 2К3-1,5-1,5-Ф2-β, 2К3-1,5-1,5-Ф3-β, 2К3-1,5-1,5-Ф5-β, 2К3-1,5-1,5-Ф6-β, 2К3-2,0-2,0-Ф2-β, 2К3-2,0-2,0-Ф3-β, 2К3-2,0-2,0-Ф5-β, 2К3-2,0-2,0-Ф6-β, 2К3-2,5-2,5-Ф2-β, 2К3-2,5-2,5-Ф3-β, 2К3-2,5-2,5-Ф5-β, 2К4-1,5-1,5-О1-β, 2К4-1,5-1,5-О3-β, 2К4-2,0-2,0-О1-β, 2К4-2,0-2,0-О3-β, 2К4-2,5-2,5-О1-β, 2К4-2,5-2,5-О3-β, 2К4-1,5-1,5-Ф2-β, 2К4-1,5-1,5-Ф3-β, 2К4-1,5-1,5-Ф5-β, 2К4-1,5-1,5-Ф6-β, 2К4-2,0-2,0-Ф2-β, 2К4-2,0-2,0-Ф3-β, 2К4-2,0-2,0-Ф5-β, 2К4-2,0-2,0-Ф6-β, 2К4-2,5-2,5-Ф2-β, 2К4-2,5-2,5-Ф3-β, 2К4-2,5-2,5-Ф5-β, 2К4-2,5-2,5-Ф6-β, 3П1-0,2-1,5-О1, 3П1-0,2-1,5-Ф3, 3П1-0,2-1,5-Ф4, 3П1-0,2-1,5-Ф5, 3П1-0,2-1,5-Ф6, 3П2-0,2-1,5-О1, 3П2-0,2-1,5-Ф3, 3П2-0,2-1,5-Ф4, 3П2-0,2-1,5-Ф5, 3П2-0,2-1,5-Ф6, 3П1-0,2-0,5-О1, 3П1-0,2-1,0-О1, 3П1-0,2-0,5-Ф3, 3П1-0,2-0,5-Ф4, 3П1-0,2-0,5-Ф5, 3П1-0,2-0,5-Ф6, 3П1-0,2-1,0-Ф3, 3П1-0,2-1,0-Ф4, 3П1-0,2-1,0-Ф5, 3П1-0,2-1,0-Ф6, 3П2-0,2-0,5-О1, 3П2-0,2-1,0-О1, 3П2-0,2-0,5-Ф3, 3П2-0,2-0,5-Ф4, 3П2-0,2-0,5-Ф5, 3П2-0,2-0,5-Ф6, 3П2-0,2-1,0-Ф3, 3П2-0,2-1,0-Ф4, 3П2-0,2-1,0-Ф5, 3П2-0,2-1,0-Ф6 показать ещё 194 позиции
