Фундаменты выносные (ФВ)

Условные обозначения

ФВ

Наименование	D, мм диаметр трубы	D1, мм габариты фланца	L2, м длина	h, мм межцентровые расстояния	Опоры рекомендуемые	m, кг расчетная масса
ФВ-0,219-2,0-1,4	219	440	1.4	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	136
ФВ-0,219-2,0-1,7	219	440	1.7	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	145
ФВ-0,219-2,0-2,0	219	440	2	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	155
ФВ-0,219-2,5-1,4	219	440	1.4	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	151
ФВ-0,219-2,5-1,7	219	440	1.7	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	161
ФВ-0,219-2,5-2,0	219	440	2.0	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	170
ФВ-0,219-3,0-1,4	219	440	1.4	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	167
ФВ-0,219-3,0-1,7	219	440	1.7	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	177
ФВ-0,219-3,0-2,0	219	440	2	340	ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл	186
ФВ-0,273-2,0-1,4	273	520	1.4	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	179
ФВ-0,273-2,0-1,7	273	520	1.7	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	191
ФВ-0,273-2,0-2,0	273	520	2	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	203
ФВ-0,273-2,5-1,4	273	520	1.4	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	199
ФВ-0,273-2,5-1,7	273	520	1.7	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	201
ФВ-0,273-2,5-2,0	273	520	2.0	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	223
ФВ-0,273-3,0-1,4	273	520	1.4	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	219
ФВ-0,273-3,0-1,7	273	520	1.7	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	231
ФВ-0,273-3,0-2,0	273	520	2	420	ОСф-700-8,5-бл ОСф-700-9,0-бл	242

Фундаменты выносные

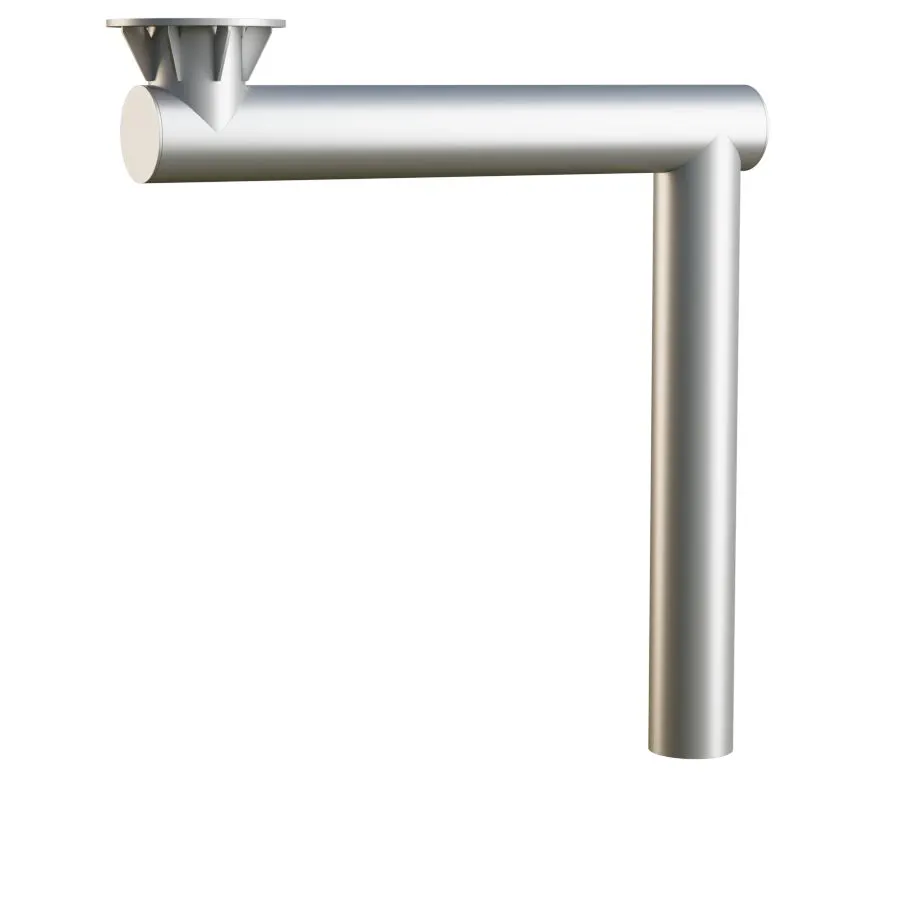

Схема ФВ

Установка опор с фланцевым соединением производится на стандартный фундаментный блок, гарантирующий конструкции устойчивость. В тех случаях, когда монтаж непосредственно под опорой невозможен, специалисты используют выносной фундамент (ФВ). Он представляет собой прямую или г-образную конструкцию, выполненную из листового или трубного проката. Применение таких конструкций актуально при наличии в местах установки опор подземных коммуникаций. Выбор модели определяется особенностями проекта. В зависимости от способа подвода провода возможен заказ конструкции с лючком или без него. Современные выносные фундаменты выполняются из стали, защищенной несколькими слоями грунта, методом горячего цинкования или декоративной эмалью.

При использовании выносного фундамента огромное внимание уделяется монтажу конструкции. Г-образные модели устанавливаются непосредственно в котлован. В тех случаях, когда проектом предусмотрена подземная прокладка кабеля, специалисты помещают внутрь консоли полый элемент. После этого внешняя и внутренняя часть фундамента заливаются бетоном, количество и марка которого определяются климатическими условиями региона. Монтаж прямых конструкций производится на фундамент, оснащенный закладной деталью с фланцем.
