Консоли (К)
К
Наименование |
D, мм диаметр трубы
|
L, м длина
|
A, мм диаметр фланца
|
h, мм межцентровые расстояния
|
Опоры рекомендуемые
|
m, кг расчетная масса
|
---|---|---|---|---|---|---|
К-0,219-1,4 | 219 | 1.4 | 440 | 340 |
ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл |
89 |
К-0,219-1,7 | 219 | 1.7 | 440 | 340 |
ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл |
98 |
К-0,219-2,0 | 219 | 2.0 | 440 | 340 |
ОСф-300-9,0-бл ОСф-300-8,5-бл ОСф-400-8,5-бл ОСф-400-9,0-бл |
108 |
К-0,273-1,4 | 273 | 1.4 | 520 | 420 |
ОСф-700-9,0-бл ОСф-700-8,5-бл |
124 |
К-0,273-1,7 | 273 | 1.7 | 520 | 420 |
ОСф-700-9,0-бл ОСф-700-8,5-бл |
136 |
К-0,273-2,0 | 273 | 2.0 | 520 | 420 |
ОСф-700-8,5-бл ОСф-700-9,0-бл |
148 |

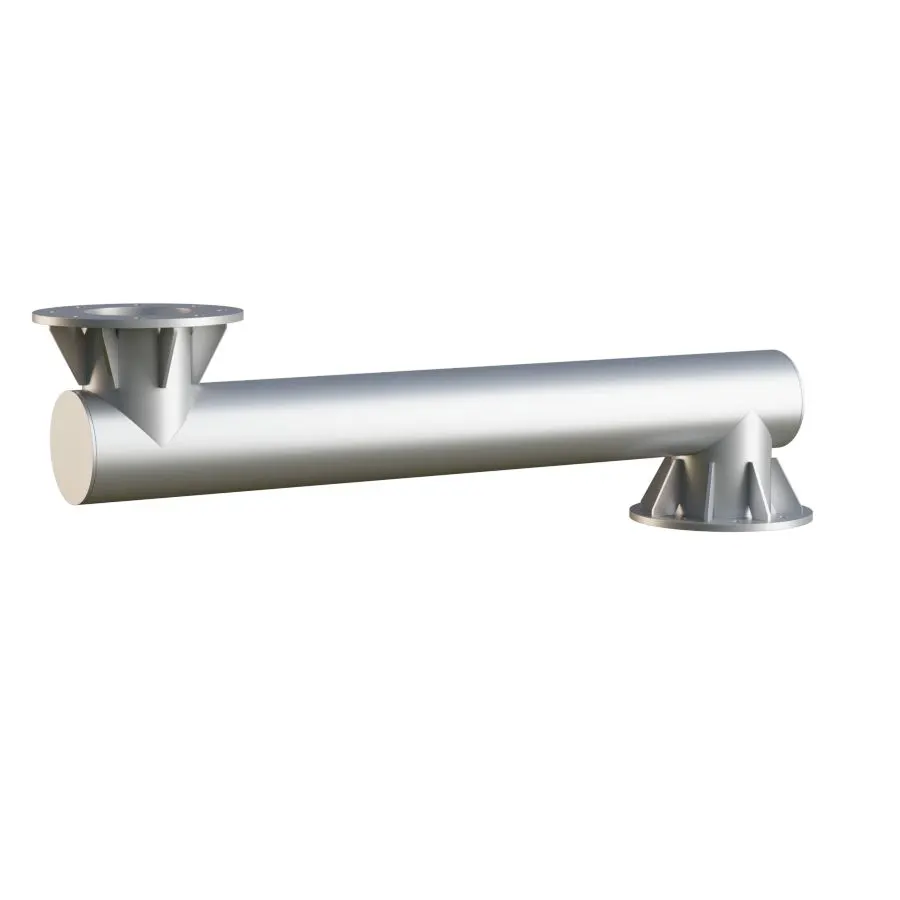

Консоль – закладной элемент, позволяющий производить монтаж опоры с горизонтальным смещением в местах прохождения коммуникаций и других инженерных конструкций, препятствующих установке непосредственно на оборудованный под землей фундамент.
Консольные элементы представлены производителями в нескольких исполнениях. Прямая консоль оснащена двумя разнесенными в горизонтальной плоскости фланцами. Установка такой детали производится совместно с закладным элементом. Закладная консоль опоры освещения предназначена для монтажа в фундаментный блок с вынесенным фланцем.
Технология монтажа консоли зависит от ее типа. Установка закладной детали производится в подготовленный котлован, прямая консоль монтируется фланцем на фланец закладного элемента, входящего в состав фундаментного блока.
