Кронштейны для прожекторов (3П)
Т-образные 3П1
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр стопорного кольца
|
D, мм диаметр обечайки
|
m, кг расчетная
масса |
Стоимость розничная
цена, ₽ |
|---|---|---|---|---|---|---|
| 3П1-0,2-0,5-О1 | 0.2 | 0.5 | - | 140 | 9 | 2,160 |
| 3П1-0,2-0,5-Ф3 | 0.2 | 0.5 | 95 | - | 6 | 1,440 |
| 3П1-0,2-0,5-Ф4 | 0.2 | 0.5 | 95 | - | 6 | 1,440 |
| 3П1-0,2-0,5-Ф5 | 0.2 | 0.5 | 115 | - | 7 | 1,680 |
| 3П1-0,2-0,5-Ф6 | 0.2 | 0.5 | 170 | - | 10 | 2,400 |
| 3П1-0,2-1,0-О1 | 0.2 | 1.0 | - | 140 | 13 | 3,120 |
| 3П1-0,2-1,0-Ф3 | 0.2 | 1.0 | 95 | - | 9 | 2,160 |
| 3П1-0,2-1,0-Ф4 | 0.2 | 1.0 | 95 | - | 9 | 2,160 |
| 3П1-0,2-1,0-Ф5 | 0.2 | 1.0 | 115 | - | 11 | 2,640 |
| 3П1-0,2-1,0-Ф6 | 0.2 | 1.0 | 170 | - | 14 | 3,360 |
| 3П1-0,2-1,5-О1 | 0.2 | 1.5 | - | 140 | 16 | 3,840 |
| 3П1-0,2-1,5-Ф3 | 0.2 | 1.5 | 95 | - | 13 | 3,120 |
| 3П1-0,2-1,5-Ф4 | 0.2 | 1.5 | 95 | - | 13 | 3,120 |
| 3П1-0,2-1,5-Ф5 | 0.2 | 1.5 | 115 | - | 15 | 3,600 |
| 3П1-0,2-1,5-Ф6 | 0.2 | 1.5 | 170 | - | 18 | 4,320 |

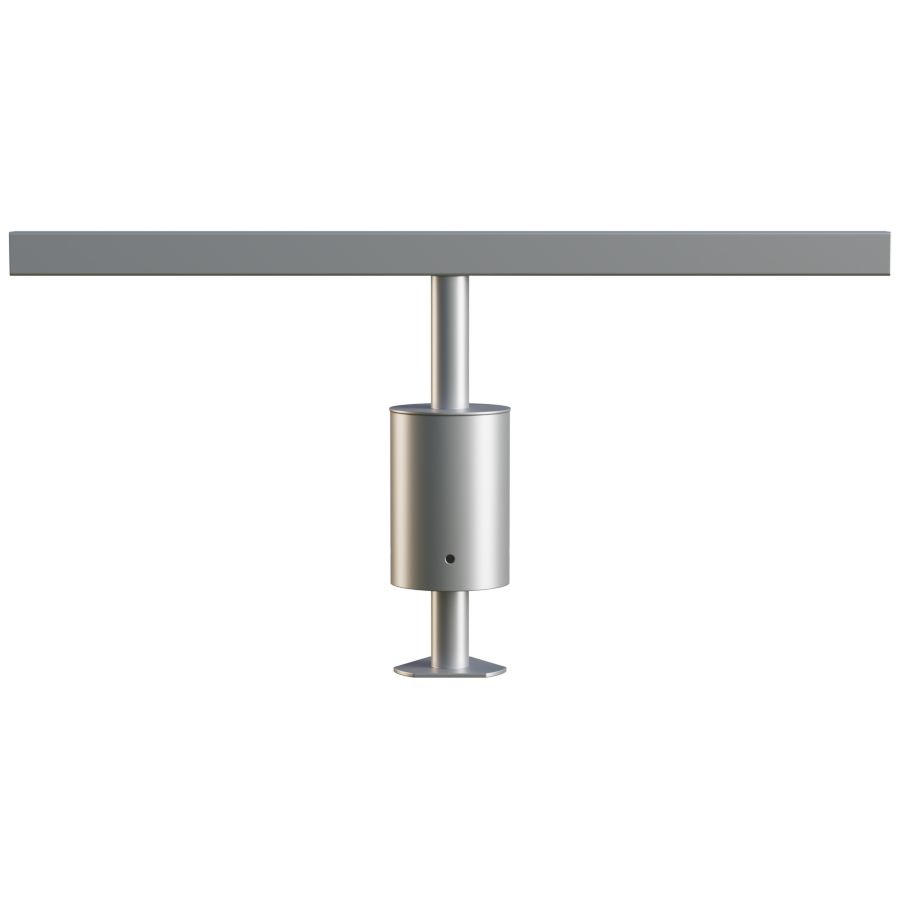

Кронштейн Т-образный 3П1-О
Схема кронштейна 3П1-О
Х-образные 3П2
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр стопорного кольца
|
D, мм диаметр обечайки
|
m, кг расчетная
масса |
Стоимость розничная
цена, ₽ |
|---|---|---|---|---|---|---|
| 3П2-0,2-0,5-О1 | 0.2 | 0.5 | - | - | 9 | 2,160 |
| 3П2-0,2-0,5-Ф3 | 0.2 | 0.5 | 95 | - | 6 | 1,440 |
| 3П2-0,2-0,5-Ф4 | 0.2 | 0.5 | 95 | - | 6 | 1,440 |
| 3П2-0,2-0,5-Ф5 | 0.2 | 0.5 | 115 | - | 7 | 1,680 |
| 3П2-0,2-0,5-Ф6 | 0.2 | 0.5 | 170 | - | 10 | 2,400 |
| 3П2-0,2-1,0-О1 | 0.2 | 1.0 | - | - | 13 | 3,120 |
| 3П2-0,2-1,0-Ф3 | 0.2 | 1.0 | 95 | - | 10 | 2,400 |
| 3П2-0,2-1,0-Ф4 | 0.2 | 1.0 | 95 | - | 10 | 2,400 |
| 3П2-0,2-1,0-Ф5 | 0.2 | 1.0 | 115 | - | 11.5 | 2,760 |
| 3П2-0,2-1,0-Ф6 | 0.2 | 1.0 | 170 | - | 14 | 3,360 |
| 3П2-0,2-1,5-О1 | 0.2 | 1.5 | - | - | 17 | 4,080 |
| 3П2-0,2-1,5-Ф3 | 0.2 | 1.5 | 95 | - | 14 | 3,360 |
| 3П2-0,2-1,5-Ф4 | 0.2 | 1.5 | 95 | - | 14 | 3,360 |
| 3П2-0,2-1,5-Ф5 | 0.2 | 1.5 | 115 | - | 15 | 3,600 |
| 3П2-0,2-1,5-Ф6 | 0.2 | 1.5 | 170 | - | 18 | 4,320 |
Кронштейн Х-образный 3П2-О
Схема кронштейна 3П2-О
