Опоры силовые прямостоечные (ОСп)
ОСп
| Наименование |
D, мм диаметр трубы
|
d, мм диаметр трубы
|
H, м высота
|
h, м глубина подз. части
|
m, кг расчетная масса
|
|---|---|---|---|---|---|
| ОСп-300-8,5-2,0-бл | 219 | 159 | 8.5 | 2.0 | 311 |
| ОСп-300-8,5-2,0-л | 219 | 159 | 8.5 | 2.0 | 318 |
| ОСп-300-9,0-2,0-бл | 219 | 159 | 9.0 | 2.0 | 321 |
| ОСп-300-9,0-2,0-л | 219 | 159 | 9.0 | 2.0 | 329 |
| ОСп-400-8,5-2,0-бл | 219 | 168 | 8.5 | 2.0 | 317 |
| ОСп-400-8,5-2,0-л | 219 | 168 | 8.5 | 2.0 | 325 |
| ОСп-400-9,0-2,0-бл | 219 | 168 | 9.0 | 2.0 | 329 |
| ОСп-400-9,0-2,0-л | 219 | 168 | 9.0 | 2.0 | 337 |
| ОСп-700-8,5-2,0-бл | 273 | 219 | 8.5 | 2.0 | 407 |
| ОСп-700-8,5-2,0-л | 273 | 219 | 8.5 | 2.0 | 414 |
| ОСп-700-9,0-2,0-бл | 273 | 219 | 9.0 | 2.0 | 422 |
| ОСп-700-9,0-2,0-л | 273 | 219 | 9.0 | 2.0 | 430 |
ОСп без лючка
ОСп с лючком

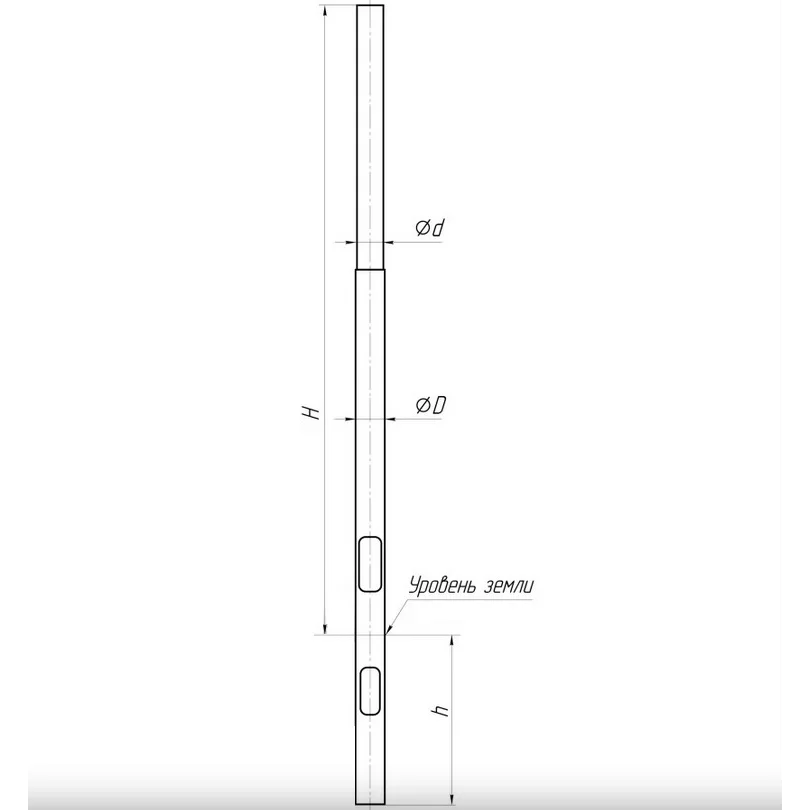

Схема ОСп с лючком
Опоры силовые прямостоечные трубчатые используются в современном градостроении достаточно активно. Их применяют для организации освещения автомобильных дорог с различной интенсивностью движения, прокладки энергосетей городского электротранспорта, воздушной подвески кабелей, а также установки рекламных и информационных объектов различных размеров.
Опора силовая прямостоечная предназначена для установки в подготовленный котлован. Подземная часть конструкции выравнивается и заливается бетоном до установленного уровня. Параметры фундамента рассчитываются индивидуально, в зависимости от климатических условий в регионе.
Материалом для изготовления опор ОСП служат трубы с различным диаметром ствола. В дальнейшем их состыковывают и надежно фиксируют при помощи сварки. Опоры ОСп выполнены их трубного проката высокого качества, изготовленного ведущими отечественными производителями в соответствии с ГОСТ 10704-81. Толщина металла изменяется в зависимости от региона дальнейшей эксплуатации конструкций.
Опоры ОСп на объектах
Дом ветеранов труда, г. Сердобск, Пензенская область
