Кронштейн Т-образный

Условные обозначения

Кронштейн 3П1-О

Наименование	H, м высота	В, м вылет	D, мм диаметр обечайки	m, кг расчетная масса
3П1-0,2-0,5-О1	0.2	0.5	140	9
3П1-0,2-1,0-О1	0.2	1.0	140	13
3П1-0,2-1,5-О1	0.2	1.5	140	16

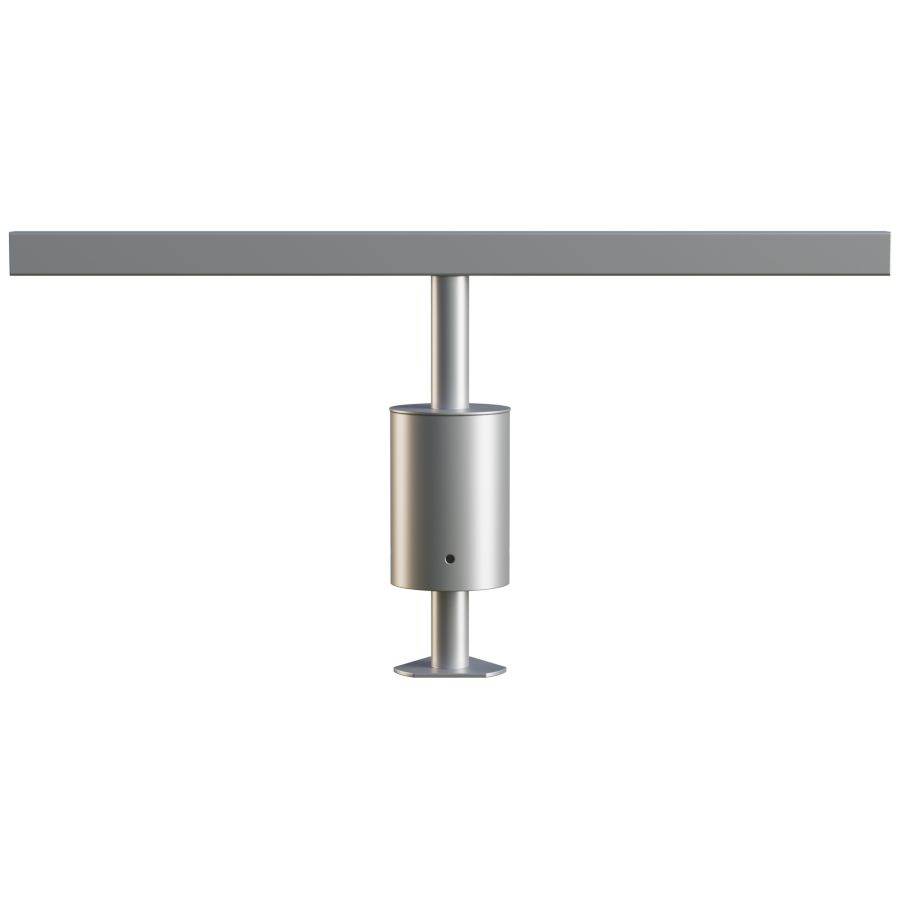

Кронштейн Т-образный 3П1-О

Схема кронштейна 3П1-О

Кронштейн 3П1-Ф

Наименование	H, м высота	В, м вылет	D, мм диаметр стопорного кольца	m, кг расчетная масса
3П1-0,2-0,5-Ф3	0.2	0.5	95	6
3П1-0,2-0,5-Ф4	0.2	0.5	95	6
3П1-0,2-0,5-Ф5	0.2	0.5	115	7
3П1-0,2-0,5-Ф6	0.2	0.5	170	10
3П1-0,2-1,0-Ф3	0.2	1.0	95	9
3П1-0,2-1,0-Ф4	0.2	1.0	95	9
3П1-0,2-1,0-Ф5	0.2	1.0	115	11
3П1-0,2-1,0-Ф6	0.2	1.0	170	14
3П1-0,2-1,5-Ф3	0.2	1.5	95	13
3П1-0,2-1,5-Ф4	0.2	1.5	95	13
3П1-0,2-1,5-Ф5	0.2	1.5	115	15
3П1-0,2-1,5-Ф6	0.2	1.5	170	18

Кронштейн Т-образный 3П1-Ф

Схема кронштейна 3П1-Ф

Кронштейн т-образный для прожекторов используется при организации освещения на самых разнообразных объектах: автодорогах с низкой, средней и высокой интенсивностью движения, в парковых зонах, спортивных площадках, парковках, автозаправочных станциях и т.д. Осветительные приборы в таких моделях располагаются в одной плоскости, что обеспечивает подачу направленного светового потока с высокой интенсивностью.

Материалы для производства кронштейнов

Сырьем для изготовления т-образных кронштейнов служит стальной прокат высокого качества. Его толщина может быть различной. Данный показатель зависит от климатических условий в регионе дальнейшей эксплуатации изделий. От воздействия влаги кронштейн т-образный защищен горячим цинкованием, являющимся наиболее эффективным и экономичным способом антикоррозийной обработки. Эстетичность изделиям придает лакокрасочное покрытие.

Особенности монтажа изделий

Конструкция кронштейнов позволяет использовать их для монтажа на опоры любых типов. В зависимости от выбранной модели фиксация изделий производится на обечайку или при помощи фланцевого соединения. Выбор подходящего способа крепления осуществляется в соответствии с типом опоры и ее габаритами.В ассортименте производителя представлены модели с диаметром обечайки 140 мм и стопорного кольца с показателями от 95 до 170 мм.

Кронштейны отличаются высокой практичностью, надежностью и долговечностью. Качество товара подтверждено сертификатами.

Скрыть описание

Кронштейны Т-образные на объектах

Парк, п. Быково, Раменский район, Московская область
