Опоры складывающиеся (ОТСКл)

Наименование D, мм
диаметр
трубы
d, мм
диаметр
трубы
A, мм
диаметр
фланца
H, м
высота
m, кг
расчетная
масса
Стоимость
розничная
цена, ₽
ОТСКл(114/108)-3,6 114 108 290 3.6 51 11,730
ОТСКл(114/108)-4,0 114 108 290 4.0 55 12,650
ОТСКл(159/108)-5,0 159 108 290 5.0 112 25,760
ОТСКл(159/108)-6,0 159 108 290 6.0 133 30,590
ОТСКл(159/108)-7,0 159 108 290 7.0 154 35,420
ОТСКл(159/108)-8,0 159 108 290 8.0 175 40,250
ОТСКл(159/108)-9,0 159 108 290 9.0 195 44,850

Складывающиеся опоры являются оптимальным вариантом для организации освещения на объектах с отсутствием или низким качеством подъездных путей. Чаще всего металлоконструкции данного типа устанавливаются на сложных дорожных развязках, мостах и эстакадах, а также железнодорожных вокзалах, в морских портах и других объектах со сложным рельефом. Обслуживание опоры не требует использования спецтехники и может выполняться одним человеком.

Монтаж

Складывающиеся опоры СТО предназначены для установки на фундаментный блок с приваренным фланцевым соединением. Монтаж закладного элемента осуществляется в заранее подготовленный котлован, после чего конструкция бетонируется. Заливка раствора производится как снаружи фундамента, так и во внутреннее пространство трубы. Крепление фланцевой опоры к закладному элементу выполняется через специальные отверстия с помощью крепежных элементов.

Особенности конструкции

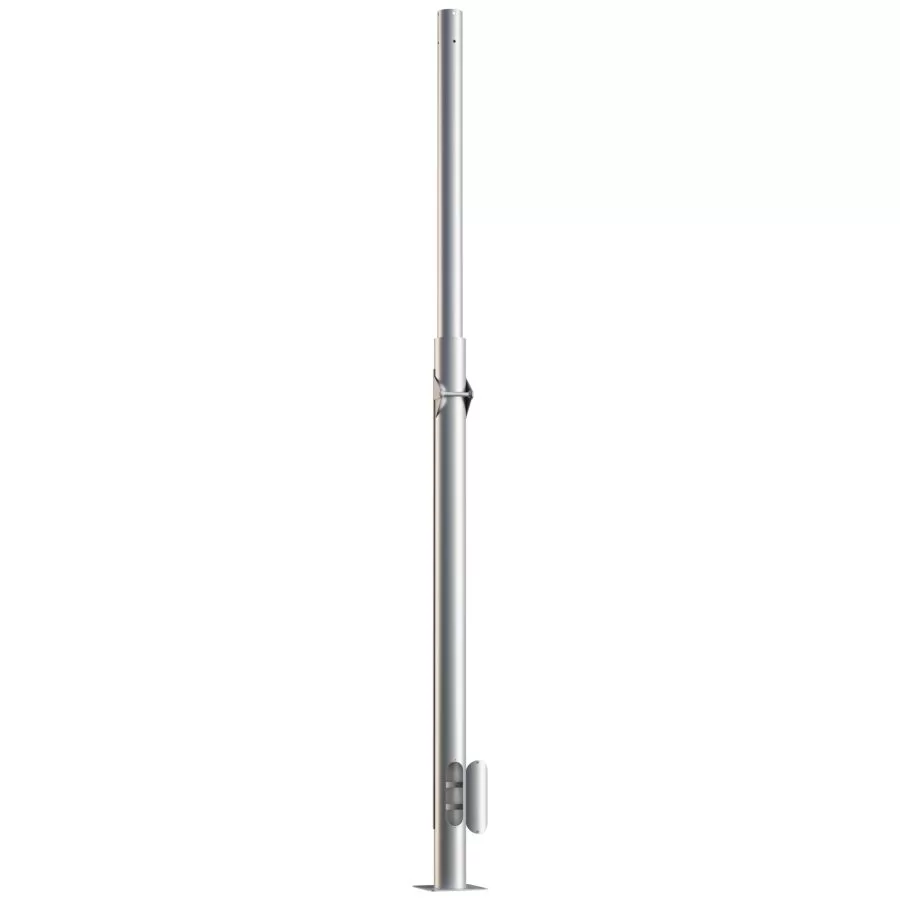

ОТСКл представляют собой складную металлоконструкцию, состоящую из двух граненых несиловых опор, соединенных между собой шарнирным узлом. Нижняя часть опоры, оснащенная монтажной втулкой, устанавливается стационарно. Верхняя труба, оборудованная двумя проушинами, имеет поворотную конструкцию. Дополнительно в верхней части опоры устанавливается фланец, предназначенный для монтажа кронштейна. Нижняя труба оборудуется ревизионным окном, которое используется для обслуживания несиловых фланцевых опор.

Дополнительная обработка

Для защиты от воздействия климатических факторов складывающиеся опоры освещения обрабатываются методом горячего цинкования. К его преимуществам относится высокая антикоррозийная стойкость и доступность, позволяющая снизить стоимость готовых изделий. Дополнительно на металлоконструкции может наноситься порошковое покрытие, повышающее стойкость опор к воздействию влаги и улучшающее внешний вид изделий.

Опоры ОТСКл на объектах

Реальные объекты, где использованы опоры ОТСКл этой серии, поставленные заводом «КЗМК».
