Кронштейн угловой (2К1)

Условные обозначения

Кронштейн 2К1-О

Наименование	В, м вылет	D, мм диаметр обечайки	D, мм диаметр стопорного кольца	α, ° угол наклона к горизонту	m, кг расчетная масса
2К1-1,0-1,0-О1	1.0	140	48	5-75	12
2К1-1,0-1,0-О2	1.0	180	48	5-75	13
2К1-1,0-1,0-О3	1.0	230	48	5-75	15
2К1-1,5-1,5-О1	1.5	140	48	5-75	18
2К1-1,5-1,5-О2	1.5	180	48	5-75	19
2К1-1,5-1,5-О3	1.5	230	48	5-75	20
2К1-2,0-2,0-О1	2.0	140	48	5-75	21
2К1-2,0-2,0-О2	2.0	180	48	5-75	22
2К1-2,0-2,0-О3	2.0	230	48	5-75	23
2К1-2,5-2,5-О1	2.5	140	48	5-75	25
2К1-2,5-2,5-О2	2.5	180	48	5-75	25
2К1-2,5-2,5-О3	2.5	230	48	5-75	27

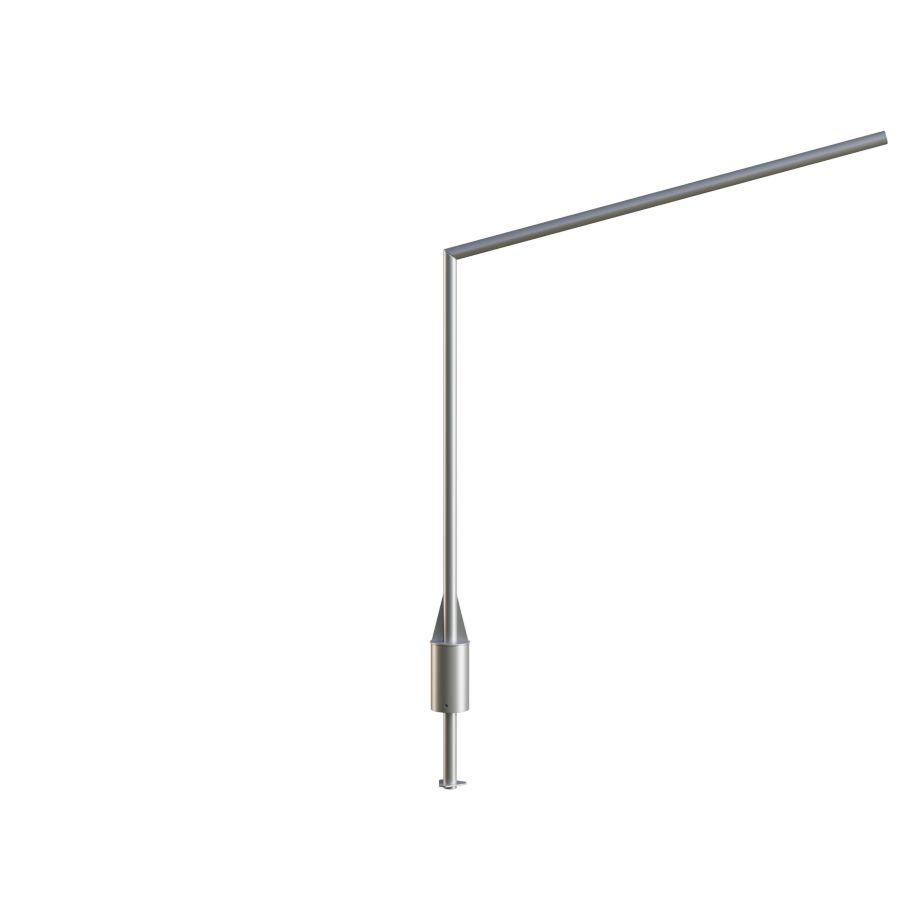

Кронштейн угловой 2К1-О

Схема кронштейна 2К1-О

Кронштейн 2К1-Ф

Наименование	В, м вылет	D, мм диаметр обечайки	D, мм диаметр стопорного кольца	α, ° угол наклона к горизонту	m, кг расчетная масса
2К1-1,0-1,0-Ф2	1.0	-	48	5-75	8
2К1-1,0-1,0-Ф3	1.0	-	48	5-75	10
2К1-1,0-1,0-Ф5	1.0	-	48	5-75	10
2К1-1,0-1,0-Ф6	1.0	-	48	5-75	13
2К1-1,5-1,5-Ф2	1.5	-	48	5-75	12
2К1-1,5-1,5-Ф3	1.5	-	48	5-75	13
2К1-1,5-1,5-Ф5	1.5	-	48	5-75	13
2К1-1,5-1,5-Ф6	1.5	-	48	5-75	16
2К1-2,0-2,0-Ф2	2.0	-	48	5-75	15
2К1-2,0-2,0-Ф3	2.0	-	48	5-75	16
2К1-2,0-2,0-Ф5	2.0	-	48	5-75	17
2К1-2,0-2,0-Ф6	2.0	-	48	5-75	20
2К1-2,5-2,5-Ф2	2.5	-	48	5-75	18
2К1-2,5-2,5-Ф3	2.5	-	48	5-75	20
2К1-2,5-2,5-Ф5	2.5	-	48	5-75	20
2К1-2,5-2,5-Ф6	2.5	-	48	5-75	23

Кронштейн угловой 2К1-Ф

Схема кронштейна 2К1-Ф

Обязательной деталью любой конструкции, предназначенной для организации наружного освещения, является кронштейн. Специалисты используют его для установки светильников, количество и способ монтажа которых может быть различным. Для освещения небольших территорий идеальным решением является угловой кронштейн 2к1. Его особенность – Г-образная конструкция, состоящая из двух труб, сваренных под определенным углом.

Изготовление и монтаж

При изготовлении изделий на производстве используется современное оборудование и тщательно подобранный стальной трубный прокат лучших отечественных компаний. Для раскройки проката на детали нужного размера применяется сверхточный аппарат плазменной резки, для сварки – автоматические линии, гарантирующие высокую надежность шва. Крепление кронштейна на трубчатой опоре зависит от диаметра верхней части столба. Если данный показатель не превышает 108 мм, крепление производится при помощи обечайки. В остальных случаях для монтажа применяется юбка. Монтаж изделий на граненую опору выполняется посредством фланцевого соединения (шайбы). Тип опоры и кронштейна подбирается, исходя из условий на объекте и личных предпочтений заказчика.
