Силовые трубчатые опоры освещения
ОСп прямостоечные с установкой в грунт
| Наименование |
D, мм диаметр трубы
|
d, мм диаметр трубы
|
H, м высота
|
h, м глубина подз. части
|
m, кг расчетная масса
|
|---|---|---|---|---|---|
| ОСп-300-8,5-2,0-бл | 219 | 159 | 8.5 | 2.0 | 311 |
| ОСп-300-8,5-2,0-л | 219 | 159 | 8.5 | 2.0 | 318 |
| ОСп-300-9,0-2,0-бл | 219 | 159 | 9.0 | 2.0 | 321 |
| ОСп-300-9,0-2,0-л | 219 | 159 | 9.0 | 2.0 | 329 |
| ОСп-400-8,5-2,0-бл | 219 | 168 | 8.5 | 2.0 | 317 |
| ОСп-400-8,5-2,0-л | 219 | 168 | 8.5 | 2.0 | 325 |
| ОСп-400-9,0-2,0-бл | 219 | 168 | 9.0 | 2.0 | 329 |
| ОСп-400-9,0-2,0-л | 219 | 168 | 9.0 | 2.0 | 337 |
| ОСп-700-8,5-2,0-бл | 273 | 219 | 8.5 | 2.0 | 407 |
| ОСп-700-8,5-2,0-л | 273 | 219 | 8.5 | 2.0 | 414 |
| ОСп-700-9,0-2,0-бл | 273 | 219 | 9.0 | 2.0 | 422 |
| ОСп-700-9,0-2,0-л | 273 | 219 | 9.0 | 2.0 | 430 |
ОСп без лючка
ОСп с лючком
Схема ОСп с лючком
ОСф фланцевые с установкой в фундаментный блок
| Наименование |
D, мм диаметр трубы
|
d, мм диаметр трубы
|
H, м высота
|
D1, мм габариты фланца
|
О посадочное
место кронштейна |
ФБ фундаментный блок
|
m, кг расчетная масса
|
|---|---|---|---|---|---|---|---|
| ОСф-300-8,5-бл | 219 | 159 | 8.5 | 420х16 | О2 |
ФБ-0,219-2,0 |
266 |
| ОСф-300-8,5-л | 219 | 159 | 8.5 | 420х16 | О2 |
ФБ-0,219-2,0 |
273 |
| ОСф-300-9,0-бл | 219 | 159 | 9.0 | 420х16 | О2 |
ФБ-0,219-2,5 |
277 |
| ОСф-300-9,0-л | 219 | 159 | 9.0 | 420х16 | О2 |
ФБ-0,219-2,5 |
285 |
| ОСф-400-8,5-бл | 219 | 168 | 8.5 | 420х16 | О2 |
ФБ-0,219-2,0 |
273 |
| ОСф-400-8,5-л | 219 | 168 | 8.5 | 420х16 | О2 |
ФБ-0,219-2,0 |
280 |
| ОСф-400-9,0-бл | 219 | 168 | 9.0 | 420х16 | О2 |
ФБ-0,219-2,5 |
285 |
| ОСф-400-9,0-л | 219 | 168 | 9.0 | 420х16 | О2 |
ФБ-0,219-2,5 |
292 |
| ОСф-700-8,5-бл | 273 | 219 | 8.5 | 500х20 | О3 |
ФБ-0,273-2,0 |
357 |
| ОСф-700-8,5-л | 273 | 219 | 8.5 | 500х20 | О3 |
ФБ-0,273-2,0 |
364 |
| ОСф-700-9,0-бл | 273 | 219 | 9.0 | 500х20 | О3 |
ФБ-0,273-2,5 |
372 |
| ОСф-700-9,0-л | 273 | 219 | 9.0 | 500х20 | О3 |
ФБ-0,273-2,5 |
380 |
Опора ОСф с лючком
Опора ОСф без лючка
Схема ОСф с лючком

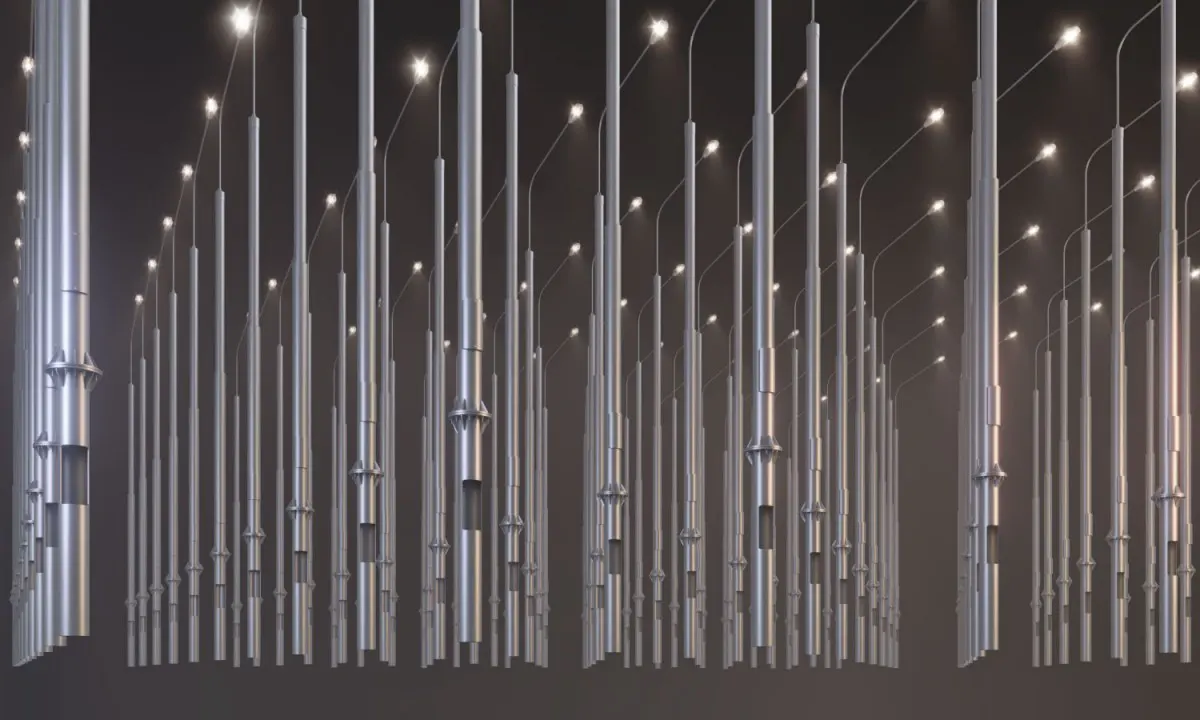

Силовые опоры освещения – металлические конструкции, обладающие высокой прочностью, надежностью и устойчивостью к климатическим воздействиям различного характера. Изделия активно используются для организации освещения любых открытых площадок, автомобильных магистралей и т.д. Отличие силовых опор – увеличенная несущая способность, благодаря чему такие модели могут применяться для установки как кронштейнов с большим количеством оборудования, так и для подвески СИП, а также монтажа тяжелых рекламных конструкций.
Для производства опор данного типа используется трубный прокат с антикоррозийной защитой. Производство заготовок выполняется с использованием современного оборудования – высокоточного аппарата плазменной резки, гарантирующего высокое качество выполнения работ. Помимо популярных фланцевых опор, трубчатые конструкции представлены прямостоечными моделями, которые устанавливаются в подготовленный котлован, после чего заливаются бетоном.
В большинстве случаев силовые опоры используется для воздушного подвода питающего кабеля. Однако при необходимости возможна подземная прокладка, при использовании которой кабель размещается внутри полой опоры.
