Угол наклона как однонаправленных, так и разнонаправленных моделей может быть различным. Данный показатель зависит от требований конкретно взятого проекта и условий на эксплуатируемом объекте. Метод установки кронштейна выбирается в соответствии с типом опоры. Крепление изделий на трубчатых опорах выполняется при помощи обечайки. Одетый на торец столба кронштейн устанавливается на заданной глубине с контролем смещения и фиксацией при помощи болтов. Более универсальным является фланцевый тип монтажа, позволяющий производить установку как на трубчатые, так и на граненые опоры. Для защиты металлоконструкций от воздействия влаги используется горячее цинкование. Добавить изделиям эстетичность позволяет окрашивание кронштейнов лакокрасочными покрытиями.
Кронштейн угловой (2К2)
Кронштейн 2К2-О
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр
обечайки |
m, кг расчетная
масса |
α, ° угол наклона
к горизонту |
β, ° разворот между
рожками |
Стоимость розничная
цена, ₽ |
|---|---|---|---|---|---|---|---|
| 2К2-1,0-1,0-О1-β | 1.0 | 1.0 | 140 | 18 | 5-75 | 0-180 | 4,320 |
| 2К2-1,0-1,0-О2-β | 1.0 | 1.0 | 180 | 19 | 5-75 | 0-180 | 4,560 |
| 2К2-1,0-1,0-О3-β | 1.0 | 1.0 | 230 | 22 | 5-75 | 0-180 | 5,280 |
| 2К2-1,5-1,5-О1-β | 1.5 | 1.5 | 140 | 24 | 5-75 | 0-180 | 5,760 |
| 2К2-1,5-1,5-О2-β | 1.5 | 1.5 | 180 | 25 | 5-75 | 0-180 | 6,000 |
| 2К2-1,5-1,5-О3-β | 1.5 | 1.5 | 230 | 28 | 5-75 | 0-180 | 6,720 |
| 2К2-2,0-2,0-О1-β | 2.0 | 2.0 | 140 | 28 | 5-75 | 0-180 | 6,720 |
| 2К2-2,0-2,0-О2-β | 2.0 | 2.0 | 180 | 29 | 5-75 | 0-180 | 6,960 |
| 2К2-2,0-2,0-О3-β | 2.0 | 2.0 | 230 | 32 | 5-75 | 0-180 | 7,680 |
| 2К2-2,5-2,5-О1-β | 2.5 | 2.5 | 140 | 43 | 5-75 | 0-180 | 10,320 |
| 2К2-2,5-2,5-О2-β | 2.5 | 2.5 | 180 | 44 | 5-75 | 0-180 | 10,560 |
| 2К2-2,5-2,5-О3-β | 2.5 | 2.5 | 230 | 47 | 5-75 | 0-180 | 11,280 |

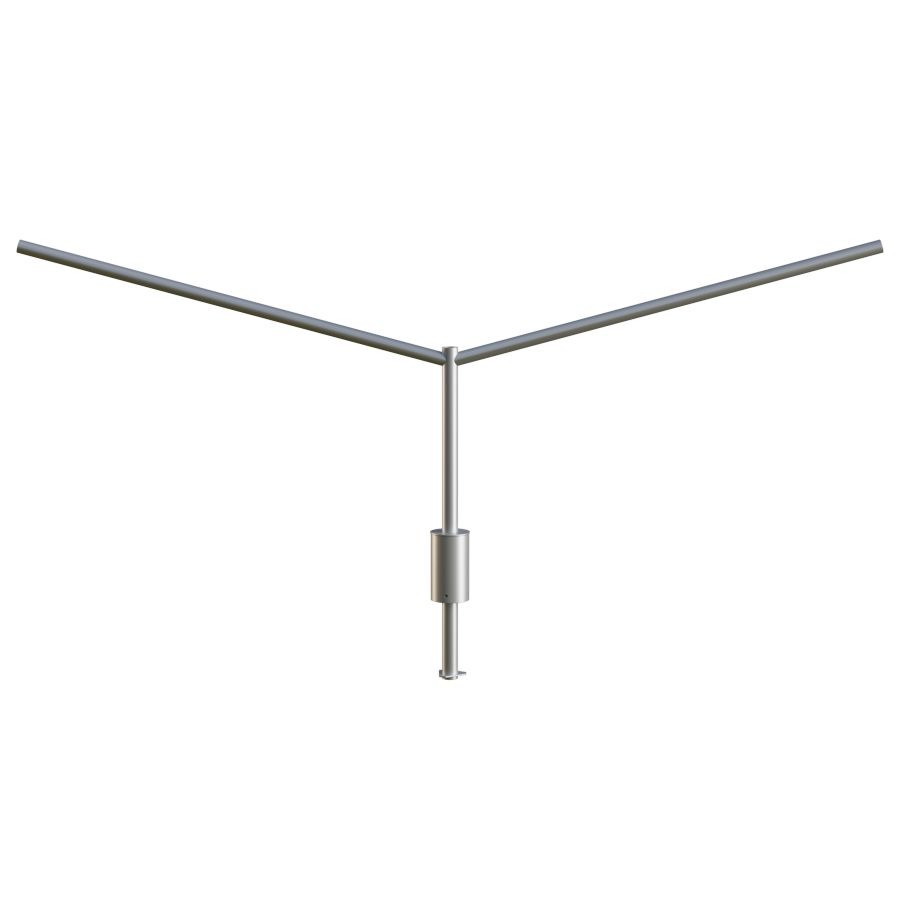

Кронштейн угловой 2К2-О
Схема кронштейна 2К2-О
Кронштейн 2К2-Ф
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр
обечайки |
m, кг расчетная
масса |
α, ° угол наклона
к горизонту |
β, ° разворот между
рожками |
Стоимость розничная
цена, ₽ |
|---|---|---|---|---|---|---|---|
| 2К2-1,0-1,0-Ф2-β | 1.0 | 1.0 | 95 | 15 | 5-75 | 0-180 | 3,600 |
| 2К2-1,0-1,0-Ф3-β | 1.0 | 1.0 | 95 | 16 | 5-75 | 0-180 | 3,840 |
| 2К2-1,0-1,0-Ф5-β | 1.0 | 1.0 | 115 | 17 | 5-75 | 0-180 | 4,080 |
| 2К2-1,0-1,0-Ф6-β | 1.0 | 1.0 | 170 | 18 | 5-75 | 0-180 | 4,320 |
| 2К2-1,5-1,5-Ф2-β | 1.5 | 1.5 | 95 | 21 | 5-75 | 0-180 | 5,040 |
| 2К2-1,5-1,5-Ф3-β | 1.5 | 1.5 | 95 | 22 | 5-75 | 0-180 | 5,280 |
| 2К2-1,5-1,5-Ф5-β | 1.5 | 1.5 | 115 | 24 | 5-75 | 0-180 | 5,760 |
| 2К2-1,5-1,5-Ф6-β | 1.5 | 1.5 | 170 | 25 | 5-75 | 0-180 | 6,000 |
| 2К2-2,0-2,0-Ф2-β | 2.0 | 2.0 | 95 | 25 | 5-75 | 0-180 | 6,000 |
| 2К2-2,0-2,0-Ф3-β | 2.0 | 2.0 | 95 | 26 | 5-75 | 0-180 | 6,240 |
| 2К2-2,0-2,0-Ф5-β | 2.0 | 2.0 | 115 | 27 | 5-75 | 0-180 | 6,480 |
| 2К2-2,0-2,0-Ф6-β | 2.0 | 2.0 | 170 | 28 | 5-75 | 0-180 | 6,720 |
| 2К2-2,5-2,5-Ф2-β | 2.5 | 2.5 | 95 | 40 | 5-75 | 0-180 | 9,600 |
| 2К2-2,5-2,5-Ф3-β | 2.5 | 2.5 | 95 | 41 | 5-75 | 0-180 | 9,840 |
| 2К2-2,5-2,5-Ф5-β | 2.5 | 2.5 | 115 | 42 | 5-75 | 0-180 | 10,080 |
| 2К2-2,5-2,5-Ф6-β | 2.5 | 2.5 | 170 | 43 | 5-75 | 0-180 | 10,320 |
Кронштейн угловой 2К2-Ф
Схема кронштейна 2К2-Ф
Обеспечить качественное освещение открытых площадок и отдельных объектов позволяет использование угловых двухрожковых кронштейнов. От радиусных изделий их отличает четкая Г-образная конструкция, состоящая из двух сваренных под определенным углом труб. К преимуществам таких моделей относится возможность изготовления кронштейнов с незначительными линейными размерами. Самый маленький кронштейн 2к2 имеет показатели 0,2 м, что позволяет существенно расширить сферу применения металлоконструкций.
Монтаж и обработка
