Трехрожковые (К3)
1К3 радиусные
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр стопорного кольца
|
D, мм диаметр обечайки
|
m, кг расчетная
масса |
α, ° угол наклона к горизонту
|
β, ° разворот между рожками
|
|---|---|---|---|---|---|---|---|
| 1К3-1,0-1,0-О1-β | 1.0 | 1.0 | - | 140 | 30 | 5-75 | 0-180 |
| 1К3-1,0-1,0-О2-β | 1.0 | 1.0 | - | 180 | 31 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф2-β | 1.0 | 1.0 | 0-180 | - | 26 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф3-β | 1.0 | 1.0 | 0-180 | - | 27 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф5-β | 1.0 | 1.0 | 0-180 | - | 29 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф6-β | 1.0 | 1.0 | 0-180 | - | 30 | 5-75 | 0-180 |
| 1К3-1,5-1,5-О1-β | 1.5 | 1.5 | - | 140 | 43 | 5-75 | 0-180 |
| 1К3-1,5-1,5-О2-β | 1.5 | 1.5 | - | 180 | 44 | 5-75 | 0-180 |
| 1К3-1,5-1,5-О3-β | 1.5 | 1.5 | - | 230 | 47 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф2-β | 1.5 | 1.5 | 0-180 | - | 36 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф3-β | 1.5 | 1.5 | 0-180 | - | 37 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф5-β | 1.5 | 1.5 | 0-180 | - | 39 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф6-β | 1.5 | 1.5 | 0-180 | - | 40 | 5-75 | 0-180 |
| 1К3-2,0-2,0-О1-β | 2.0 | 2.0 | - | 140 | 53 | 5-75 | 0-180 |
| 1К3-2,0-2,0-О2-β | 2.0 | 2.0 | - | 180 | 54 | 5-75 | 0-180 |
| 1К3-2,0-2,0-О3-β | 2.0 | 2.0 | - | 230 | 56 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф2-β | 2.0 | 2.0 | 0-180 | - | 47 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф3-β | 2.0 | 2.0 | 0-180 | - | 48 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф5-β | 2.0 | 2.0 | 0-180 | - | 49 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф6-β | 2.0 | 2.0 | 0-180 | - | 50 | 5-75 | 0-180 |
| 1К3-2,5-2,5-О1-β | 2.5 | 2.5 | - | 140 | 63 | 5-75 | 0-180 |
| 1К3-2,5-2,5-О2-β | 2.5 | 2.5 | - | 180 | 64 | 5-75 | 0-180 |
| 1К3-2,5-2,5-О3-β | 2.5 | 2.5 | - | 230 | 67 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф2-β | 2.5 | 2.5 | 0-180 | - | 56 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф3-β | 2.5 | 2.5 | 0-180 | - | 57 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф5-β | 2.5 | 2.5 | 0-180 | - | 58 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф6-β | 2.5 | 2.5 | 0-180 | - | 59 | 5-75 | 0-180 |

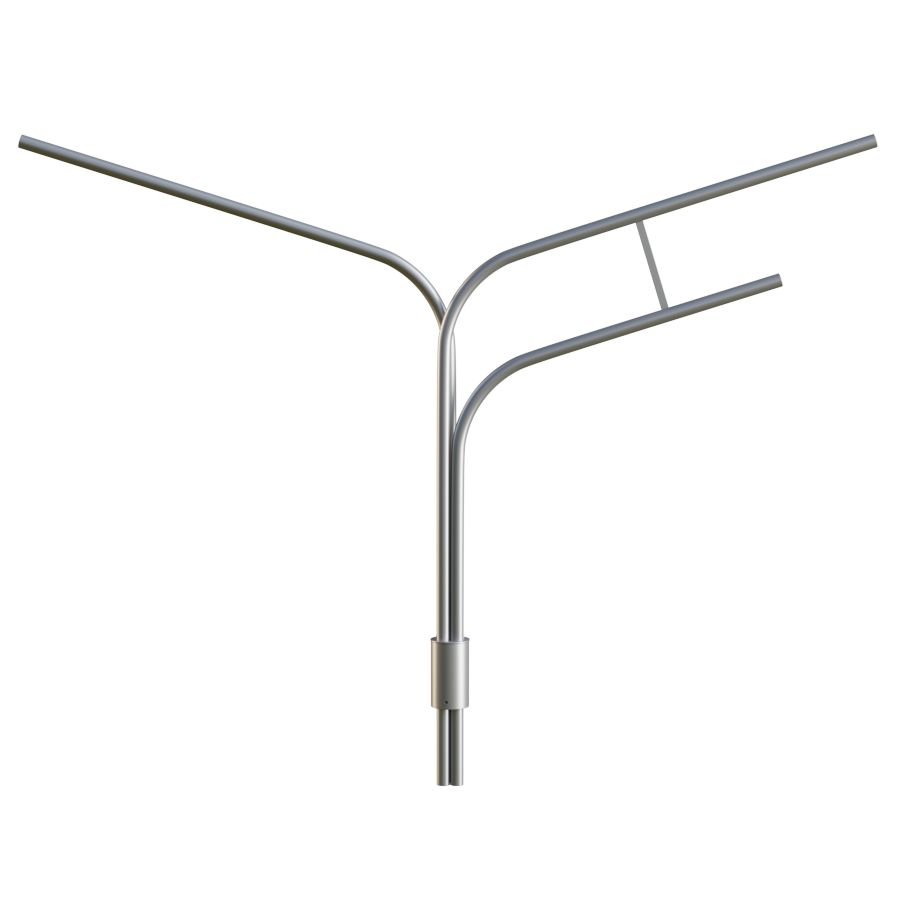

Кронштейн радиусный 1К3-О
Схема кронштейна 1К3-О
2К3 угловые
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр стопорного кольца
|
D, мм диаметр обечайки
|
m, кг расчетная
масса |
α, ° угол наклона к горизонту
|
β, ° разворот между рожками
|
|---|---|---|---|---|---|---|---|
| 2К3-1,0-1,0-О1-β | 1.0 | 1.0 | - | 140 | 22 | 5-75 | 0-180 |
| 2К3-1,0-1,0-О2-β | 1.0 | 1.0 | - | 180 | 23 | 5-75 | 0-180 |
| 2К3-1,0-1,0-О3-β | 1.0 | 1.0 | - | 230 | 26 | 5-75 | 0-180 |
| 2К3-1,0-1,0-Ф2-β | 1.0 | 1.0 | 0-180 | - | 19 | 5-75 | 0-180 |
| 2К3-1,0-1,0-Ф3-β | 1.0 | 1.0 | 0-180 | - | 20 | 5-75 | 0-180 |
| 2К3-1,0-1,0-Ф5-β | 1.0 | 1.0 | 0-180 | - | 21 | 5-75 | 0-180 |
| 2К3-1,0-1,0-Ф6-β | 1.0 | 1.0 | 0-180 | - | 22 | 5-75 | 0-180 |
| 2К3-1,5-1,5-О1-β | 1.5 | 1.5 | - | 140 | 30 | 5-75 | 0-180 |
| 2К3-1,5-1,5-О2-β | 1.5 | 1.5 | - | 180 | 31 | 5-75 | 0-180 |
| 2К3-1,5-1,5-О3-β | 1.5 | 1.5 | - | 230 | 34 | 5-75 | 0-180 |
| 2К3-1,5-1,5-Ф2-β | 1.5 | 1.5 | 0-180 | - | 27 | 5-75 | 0-180 |
| 2К3-1,5-1,5-Ф3-β | 1.5 | 1.5 | 0-180 | - | 28 | 5-75 | 0-180 |
| 2К3-1,5-1,5-Ф5-β | 1.5 | 1.5 | 0-180 | - | 30 | 5-75 | 0-180 |
| 2К3-1,5-1,5-Ф6-β | 1.5 | 1.5 | 0-180 | - | 31 | 5-75 | 0-180 |
| 2К3-2,0-2,0-О1-β | 2.0 | 2.0 | - | 140 | 36 | 5-75 | 0-180 |
| 2К3-2,0-2,0-О2-β | 2.0 | 2.0 | - | 180 | 37 | 5-75 | 0-180 |
| 2К3-2,0-2,0-О3-β | 2.0 | 2.0 | - | 230 | 40 | 5-75 | 0-180 |
| 2К3-2,0-2,0-Ф2-β | 2.0 | 2.0 | 0-180 | - | 33 | 5-75 | 0-180 |
| 2К3-2,0-2,0-Ф3-β | 2.0 | 2.0 | 0-180 | - | 34 | 5-75 | 0-180 |
| 2К3-2,0-2,0-Ф5-β | 2.0 | 2.0 | 0-180 | - | 35 | 5-75 | 0-180 |
| 2К3-2,0-2,0-Ф6-β | 2.0 | 2.0 | 0-180 | - | 36 | 5-75 | 0-180 |
| 2К3-2,5-2,5-О1-β | 2.5 | 2.5 | - | 140 | 53 | 5-75 | 0-180 |
| 2К3-2,5-2,5-О2-β | 2.5 | 2.5 | - | 180 | 54 | 5-75 | 0-180 |
| 2К3-2,5-2,5-О3-β | 2.5 | 2.5 | - | 230 | 57 | 5-75 | 0-180 |
| 2К3-2,5-2,5-Ф2-β | 2.5 | 2.5 | 0-180 | - | 50 | 5-75 | 0-180 |
| 2К3-2,5-2,5-Ф3-β | 2.5 | 2.5 | 0-180 | - | 51 | 5-75 | 0-180 |
| 2К3-2,5-2,5-Ф5-β | 2.5 | 2.5 | 0-180 | - | 52 | 5-75 | 0-180 |
Кронштейн угловой 2К3-Ф
Схема кронштейна 2К3-Ф
В современном градостроении организации освещения уделяется особое внимание. Грамотно установленные осветительные приборы повышают безопасность на автомагистралях, в парковых зонах, на придомовых территориях, а кроме этого, делают движение в темное время суток более комфортным. Для монтажа светильников используются специальные металлоконструкции – кронштейны, выполненные в соответствии с ГОСТ, обладающие надежностью и долговечностью.
Трехрожковые кронштейны – характеристики конструкций
Металлоконструкции данного типа имеют три посадочных места, позволяющих установить соответствующее их числу количество осветительных приборов.Схемы расположения кронштейнов
Определяется особенностями проекта и площадью, подлежащей освещению. В тех случаях, когда требуется обеспечить максимальную эффективность светового потока в одном направлении, используется схема монтажа кронштейнов «2 напротив 1». Если требуется охватить большую площадь, специалисты устанавливают изделия с углом разворота 1200.Особенности конструкций
Кронштейны с тремя рожками производятся из высококачественного трубного проката, защищенного от коррозии методом горячего цинкования. Для резки заготовок используется современное оборудование, гарантирующее геометрическую точность изделий. По своей конструкции такие модели подразделяются на радиусные и угловые. Особенностью первых является плавный изгиб. Угловой кронштейн к3 представляет собой изделие, состоящее из двух сваренных труб.
Все металлоконструкции способны выдерживать установленные нормами нагрузки. Они прекрасно переносят воздействие влаги, температурных колебаний и ультрафиолета. Для оснащения парковых зон используются изделия с декоративной отделкой эмалью.
