Кронштейн радиусный (1К3)
Кронштейн 1К3-О
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр стопорного кольца
|
D, мм диаметр обечайки
|
m, кг расчетная
масса |
α, ° угол наклона к горизонту
|
β, ° разворот между рожками
|
|---|---|---|---|---|---|---|---|
| 1К3-1,0-1,0-О1-β | 1.0 | 1.0 | - | 140 | 30 | 5-75 | 0-180 |
| 1К3-1,0-1,0-О2-β | 1.0 | 1.0 | - | 180 | 31 | 5-75 | 0-180 |
| 1К3-1,5-1,5-О1-β | 1.5 | 1.5 | - | 140 | 43 | 5-75 | 0-180 |
| 1К3-1,5-1,5-О2-β | 1.5 | 1.5 | - | 180 | 44 | 5-75 | 0-180 |
| 1К3-1,5-1,5-О3-β | 1.5 | 1.5 | - | 230 | 47 | 5-75 | 0-180 |
| 1К3-2,0-2,0-О1-β | 2.0 | 2.0 | - | 140 | 53 | 5-75 | 0-180 |
| 1К3-2,0-2,0-О2-β | 2.0 | 2.0 | - | 180 | 54 | 5-75 | 0-180 |
| 1К3-2,0-2,0-О3-β | 2.0 | 2.0 | - | 230 | 56 | 5-75 | 0-180 |
| 1К3-2,5-2,5-О1-β | 2.5 | 2.5 | - | 140 | 63 | 5-75 | 0-180 |
| 1К3-2,5-2,5-О2-β | 2.5 | 2.5 | - | 180 | 64 | 5-75 | 0-180 |
| 1К3-2,5-2,5-О3-β | 2.5 | 2.5 | - | 230 | 67 | 5-75 | 0-180 |

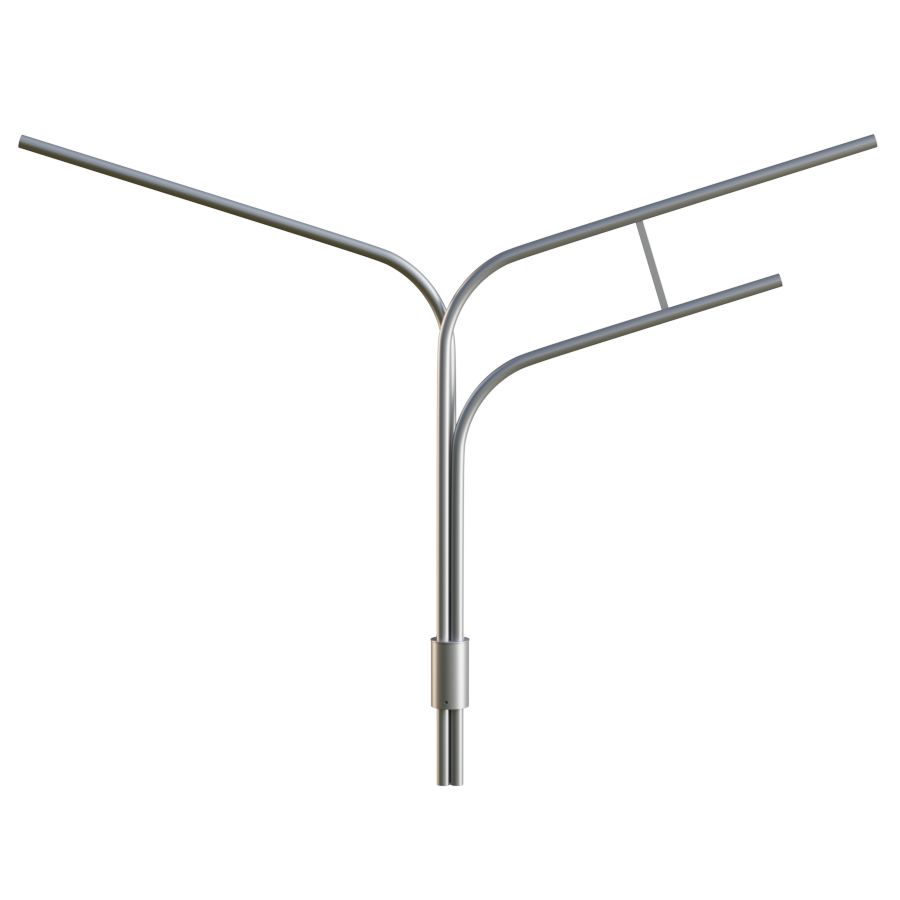

Кронштейн радиусный 1К3-О
Схема кронштейна 1К3-О
Кронштейн 1К3-Ф
| Наименование |
H, м высота
|
В, м вылет
|
D, мм диаметр стопорного кольца
|
D, мм диаметр обечайки
|
m, кг расчетная
масса |
α, ° угол наклона к горизонту
|
β, ° разворот между рожками
|
|---|---|---|---|---|---|---|---|
| 1К3-1,0-1,0-Ф2-β | 1.0 | 1.0 | 0-180 | - | 26 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф3-β | 1.0 | 1.0 | 0-180 | - | 27 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф5-β | 1.0 | 1.0 | 0-180 | - | 29 | 5-75 | 0-180 |
| 1К3-1,0-1,0-Ф6-β | 1.0 | 1.0 | 0-180 | - | 30 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф2-β | 1.5 | 1.5 | 0-180 | - | 36 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф3-β | 1.5 | 1.5 | 0-180 | - | 37 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф5-β | 1.5 | 1.5 | 0-180 | - | 39 | 5-75 | 0-180 |
| 1К3-1,5-1,5-Ф6-β | 1.5 | 1.5 | 0-180 | - | 40 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф2-β | 2.0 | 2.0 | 0-180 | - | 47 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф3-β | 2.0 | 2.0 | 0-180 | - | 48 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф5-β | 2.0 | 2.0 | 0-180 | - | 49 | 5-75 | 0-180 |
| 1К3-2,0-2,0-Ф6-β | 2.0 | 2.0 | 0-180 | - | 50 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф2-β | 2.5 | 2.5 | 0-180 | - | 56 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф3-β | 2.5 | 2.5 | 0-180 | - | 57 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф5-β | 2.5 | 2.5 | 0-180 | - | 58 | 5-75 | 0-180 |
| 1К3-2,5-2,5-Ф6-β | 2.5 | 2.5 | 0-180 | - | 59 | 5-75 | 0-180 |
Кронштейн радиусный 1К3-Ф
Схема кронштейна 1К3-Ф
