Фундаментные блоки для силовых опор
| Наименование |
D, мм диаметр
трубы |
A, мм диаметр
фланца |
d, мм диаметр отверстий
|
H, м высота
|
Опоры рекомендуемые
|
m, кг расчетная
масса |
|---|---|---|---|---|---|---|
| ФБ-0,219-2,0 | 219 | 420 | 16 | 2.0 |
ОСф-300-8,5-бл ОСф-300-8,5-л ОСф-300-9,0-бл ОСф-300-9,0-л ОСф-400-8,5-бл ОСф-400-8,5-л ОСф-400-9,0-бл ОСф-400-9,0-л |
82 |
| ФБ-0,219-2,5 | 219 | 420 | 16 | 2.5 |
ОСф-300-8,5-бл ОСф-300-8,5-л ОСф-300-9,0-бл ОСф-300-9,0-л ОСф-400-8,5-бл ОСф-400-8,5-л ОСф-400-9,0-бл ОСф-400-9,0-л |
98 |
| ФБ-0,219-3,0 | 219 | 420 | 16 | 3.0 |
ОСф-300-8,5-бл ОСф-300-8,5-л ОСф-300-9,0-бл ОСф-300-9,0-л ОСф-400-8,5-бл ОСф-400-8,5-л ОСф-400-9,0-бл ОСф-400-9,0-л |
114 |
| ФБ-0,273-2,0 | 273 | 520 | 34 | 2.0 |
ОСф-700-9,0-бл ОСф-700-8,5-бл |
108 |
| ФБ-0,273-2,5 | 273 | 520 | 34 | 2.5 |
ОСф-700-9,0-бл ОСф-700-8,5-бл |
128 |
| ФБ-0,273-3,0 | 273 | 520 | 34 | 3.0 |
ОСф-700-9,0-бл ОСф-700-8,5-бл |
148 |

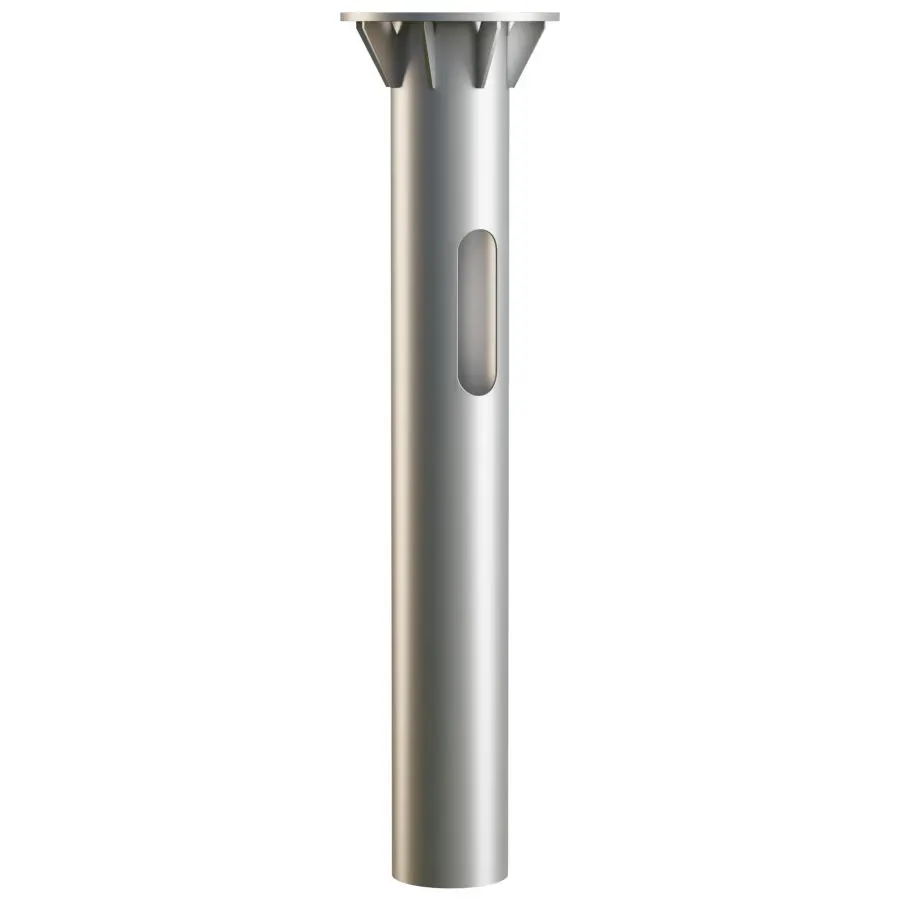

ФБ для силовых опор
Схема ФБ для силовых опор
Опоры ФБ силовые на объектах
Участок автомобильной дороги А108, д. Аленино, Владимирская область
Южно-Уральская ГРЭС, Челябинская область
Борский мост, г. Нижний Новгород
ТЦ "Радужный", г. Шатура
