Кронштейн радиусный (1К1)

Условные обозначения

Кронштейн 1К1-О

Наименование	D, мм диаметр обечайки	D, мм диаметр стопорного кольца	α, ° угол наклона к горизонту	m, кг расчетная масса
1К1-1,0-1,0-О1	140	48	5-75	14
1К1-1,0-1,0-О2	180	48	5-75	15
1К1-1,0-1,0-О3	230	48	5-75	16
1К1-1,5-1,5-О1	140	48	5-75	17
1К1-1,5-1,5-О2	180	48	5-75	18
1К1-1,5-1,5-О3	230	48	5-75	19
1К1-1,5-1,5-О4	230	48	5-75	24
1К1-2,0-2,0-О1	140	48	5-75	20
1К1-2,0-2,0-О2	180	48	5-75	21
1К1-2,0-2,0-О3	230	48	5-75	23
1К1-2,0-2,0-О4	230	48	5-75	27
1К1-2,5-2,5-О1	140	48	5-75	23
1К1-2,5-2,5-О2	180	48	5-75	24
1К1-2,5-2,5-О3	230	48	5-75	25
1К1-2,5-2,5-О4	230	48	5-75	30

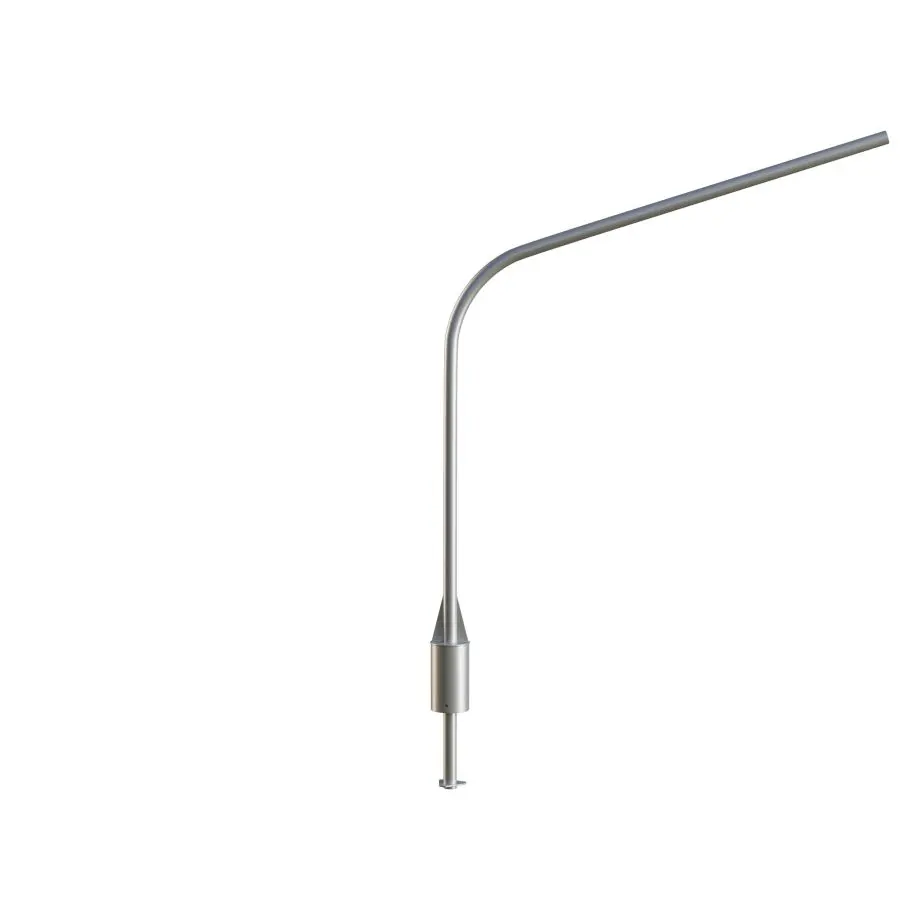

Кронштейны 1К1-О

Схема 1К1

Кронштейн 1К1-Ф

Наименование	D, мм диаметр обечайки	D, мм диаметр стопорного кольца	α, ° угол наклона к горизонту	m, кг расчетная масса
1К1-1,0-1,0-Ф2	95	48	5-75	8
1К1-1,0-1,0-Ф3	95	48	5-75	8
1К1-1,0-1,0-Ф5	115	48	5-75	10
1К1-1,0-1,0-Ф6	170	48	5-75	13
1К1-1,5-1,5-Ф2	95	48	5-75	11
1К1-1,5-1,5-Ф3	95	48	5-75	11
1К1-1,5-1,5-Ф5	115	48	5-75	13
1К1-1,5-1,5-Ф6	170	48	5-75	16
1К1-2,0-2,0-Ф2	95	48	5-75	14
1К1-2,0-2,0-Ф3	95	48	5-75	15
1К1-2,0-2,0-Ф5	115	48	5-75	16
1К1-2,0-2,0-Ф6	170	48	5-75	19
1К1-2,5-2,5-Ф2	95	48	5-75	17
1К1-2,5-2,5-Ф3	95	48	5-75	18
1К1-2,5-2,5-Ф5	115	48	5-75	19
1К1-2,5-2,5-Ф6	170	48	5-75	22

Кронштейн радиусный 1К1-Ф

Кронштейн однорожковый радиусный (1К1-Ф)

Схема кронштейна 1К1-Ф

Кронштейн 1К1-П

Наименование	D, мм диаметр обечайки	D, мм диаметр стопорного кольца	α, ° угол наклона к горизонту	m, кг расчетная масса
1К1-1,0-1,0-П	-	-	5-75	12
1К1-1,5-1,5-П	-	-	5-75	15
1К1-2,0-2,0-П	-	-	5-75	18
1К1-2,5-2,5-П	-	-	5-75	21

Кронштейны 1К1-П

Кронштейн однорожковый радиусный (1К1-П)

Кронштейн 1К1-П, схема

Для установки осветительного оборудования различных типов на опоры используются кронштейны. Классификация таких конструкций производится по количеству посадочных мест. При организации освещения небольших территорий специалисты нередко используют радиусный кронштейн однорожковый 1к1, оборудованный одним установочным местом для монтажа светильника. При выборе такого варианта следует помнить, что площадь освещения и направленность светового потока при использовании однорожковых кронштейнов ограничены.

Особенности конструкции и обработки

Радиусный кронштейн 1к1 представляет собой плавно изогнутую конструкцию, выполненную из высококачественного трубного проката. Угол наклона кронштейна в горизонтальной плоскости может быть различным. Данный показатель зависит от особенностей осветительного оборудования и других требований проекта. От коррозии металлическая поверхность изделий защищена горячим цинкованием, благодаря которому срок эксплуатации кронштейнов существенно увеличивается.

Монтаж однорожковых кронштейнов

Технология монтажа кронштейна зависит от выбранного типа крепления. Универсальным вариантом являются приставные модели, крепление которых производится сбоку с применением хомутов. Кроме этого, установка кронштейнов может производиться на верхнюю часть опоры в торцевой части столба или через кронштейн. Второй вариант используется при монтаже осветительного оборудования на граненые опоры и трубчатые конструкции с диаметром верхней части до 108 мм. Крепление через кронштейн выполняется на трубчатых опорах, диаметр которых превышает показатели 108 мм.
