Фундаментные блоки (ФБ)

В тех случаях, когда речь идет о необходимости монтажа фланцевых опор, деталями, обеспечивающими надежность и долговечность конструкции, являются фундаментные блоки (ФБ).

ФБ силовые ФБ несиловые Оставить заявку

Фундаментные блоки для силовых опор

Наименование	D, мм диаметр трубы	A, мм диаметр фланца	d, мм диаметр отверстий	H, м высота	Опоры рекомендуемые	m, кг расчетная масса
ФБ-0,219-2,0	219	420	16	2.0	ОСф-300-8,5-бл ОСф-300-8,5-л ОСф-300-9,0-бл ОСф-300-9,0-л ОСф-400-8,5-бл ОСф-400-8,5-л ОСф-400-9,0-бл ОСф-400-9,0-л	82
ФБ-0,219-2,5	219	420	16	2.5	ОСф-300-8,5-бл ОСф-300-8,5-л ОСф-300-9,0-бл ОСф-300-9,0-л ОСф-400-8,5-бл ОСф-400-8,5-л ОСф-400-9,0-бл ОСф-400-9,0-л	98
ФБ-0,219-3,0	219	420	16	3.0	ОСф-300-8,5-бл ОСф-300-8,5-л ОСф-300-9,0-бл ОСф-300-9,0-л ОСф-400-8,5-бл ОСф-400-8,5-л ОСф-400-9,0-бл ОСф-400-9,0-л	114
ФБ-0,273-2,0	273	520	34	2.0	ОСф-700-9,0-бл ОСф-700-8,5-бл	108
ФБ-0,273-2,5	273	520	34	2.5	ОСф-700-9,0-бл ОСф-700-8,5-бл	128
ФБ-0,273-3,0	273	520	34	3.0	ОСф-700-9,0-бл ОСф-700-8,5-бл	148

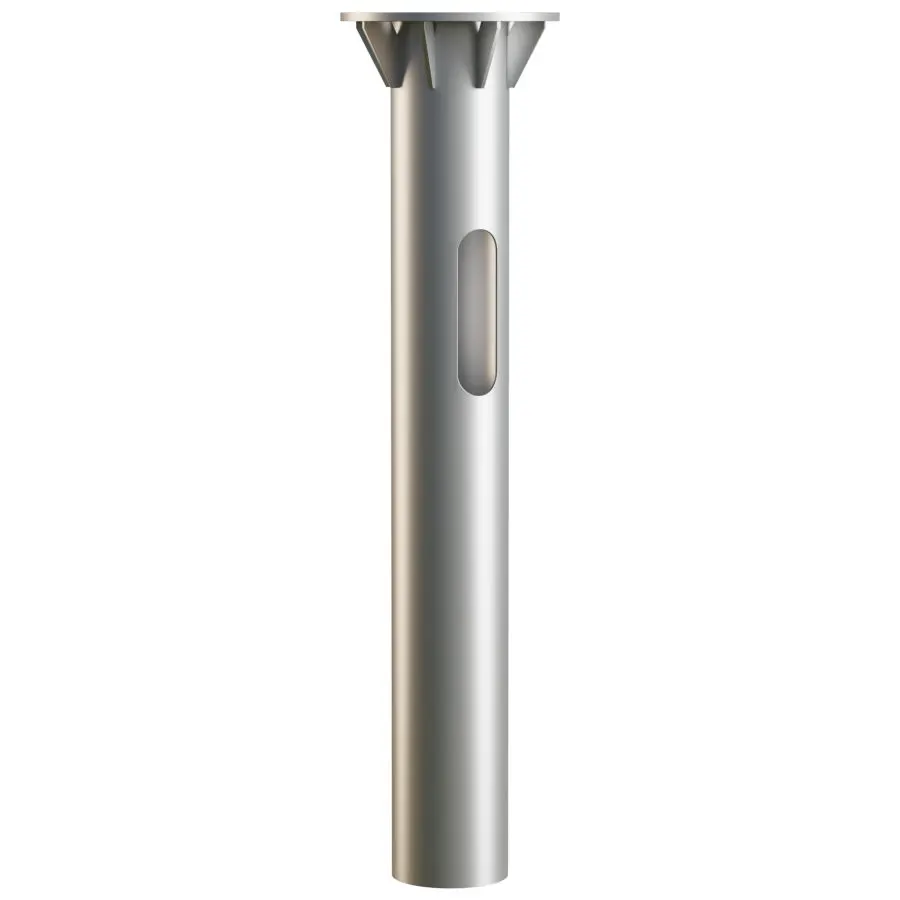

ФБ для силовых опор

Схема ФБ для силовых опор

Фундаментные блоки для несиловых опор

Наименование	H, м высота	D1, мм габариты фланца	Опоры рекомендуемые	m, кг расчетная масса
ФБ-0,108-0,8	0.8	250x250	ОТф(108/57)-3,0	13
ФБ-0,108-1,0	1.0	250x250	ОТф(108/57)-3,2 ОТф(108/57)-3,5 ОТф(108/57)-3,7	15
ФБ-0,108-1,25	1.0	250x250	ОТф(108/57)-3,2 ОТф(108/57)-3,5 ОТф(108/57)-3,7	17
ФБ-0,108-1,5	1.5	250x250		20
ФБ-0,133-1,25	1.5	300х300	ОТф(133/108)-5,0 ОТф(133/108)-6,0 ОТф(133/108)-7,0 ОТф(133/108)-8,0	26
ФБ-0,133-1,5	1.5	300х300	ОТф(133/108)-5,0 ОТф(133/108)-6,0 ОТф(133/108)-7,0 ОТф(133/108)-8,0	29
ФБ-0,133-2,0	2.0	300х300	ОТф(133/108)-9,0	37
ФБ-0,133-2,5	2.5	300х300	ОТф(133/108)-9,0	44
ФБ-0,159-0,8	0.8	300х300	ОТф(159/76)-3,0	21
ФБ-0,159-1,0	1.0	300х300	ОТф(159/76)-3,5	25
ФБ-0,159-1,5	1.5	300х300	ОТф(159/76)-4,0 ОТф(159/76)-5,0 ОТф(159/76)-6,0 ОТф(159/133)-5,0 ОТф(159/133)-6,0 ОТф(159/133)-7,0 ОТф(159/133)-8,0	33
ФБ-0,159-2,0	2.0	300х300	ОТф(159/133)-9,0 ОТф(159/133)-10,0	42
ФБ-0,159-2,5	2.5	300х300	ОТф(159/133)-12,0	50

ФБ для несиловых опор

Схема ФБ для несиловых опор

Фундаментный блок для несиловых опор

Организация уличного освещения невозможна без использования опор, а также элементов, позволяющих произвести грамотную установку металлоконструкций. В тех случаях, когда речь идет о необходимости монтажа фланцевых опор, деталями, обеспечивающими надежность и долговечность конструкции, являются фундаментные блоки (ФБ). Эти элементы обеспечивают равномерную передачу нагрузок от металлической опоры ко всему фундаментному блоку в целом. Продукция данной категории является частью сложной конструкции и не подлежит независимой эксплуатации.

Материалы для производства закладных элементов

Для производства закладных элементов каждый современный завод фундаментных блоков использует высококачественную сталь. Листовой и трубный прокат подвергается тщательной обработке на сверхточном оборудовании. Толщина стали может быть различной. Ключевую роль при выборе толщины материала для производства блоков играют условия их дальнейшей эксплуатации. Важным этапом производства конструкций является антикоррозийная обработка. Производители для этого используют грунтовочные смеси и горячее цинкование.

Особенности монтажа фундаментных блоков

Металлический фундаментный блок от производителя – это возможность гарантировать опорам максимальную стабильность даже в сложных условиях эксплуатации. Однако обеспечить их можно только в том случае, если монтаж закладных элементов выполнен в соответствии с правилами. Монтаж ФБ выполняется в подготовленный котлован на расчетную глубину. После установки деталь подлежит заливке бетоном. Монтаж опор с использованием фланцевого соединения производится после набора блоком проектной прочности. После установки надземная часть закладного элемента подлежит обработке мастикой.
